14-2
14-2．向主体的安装

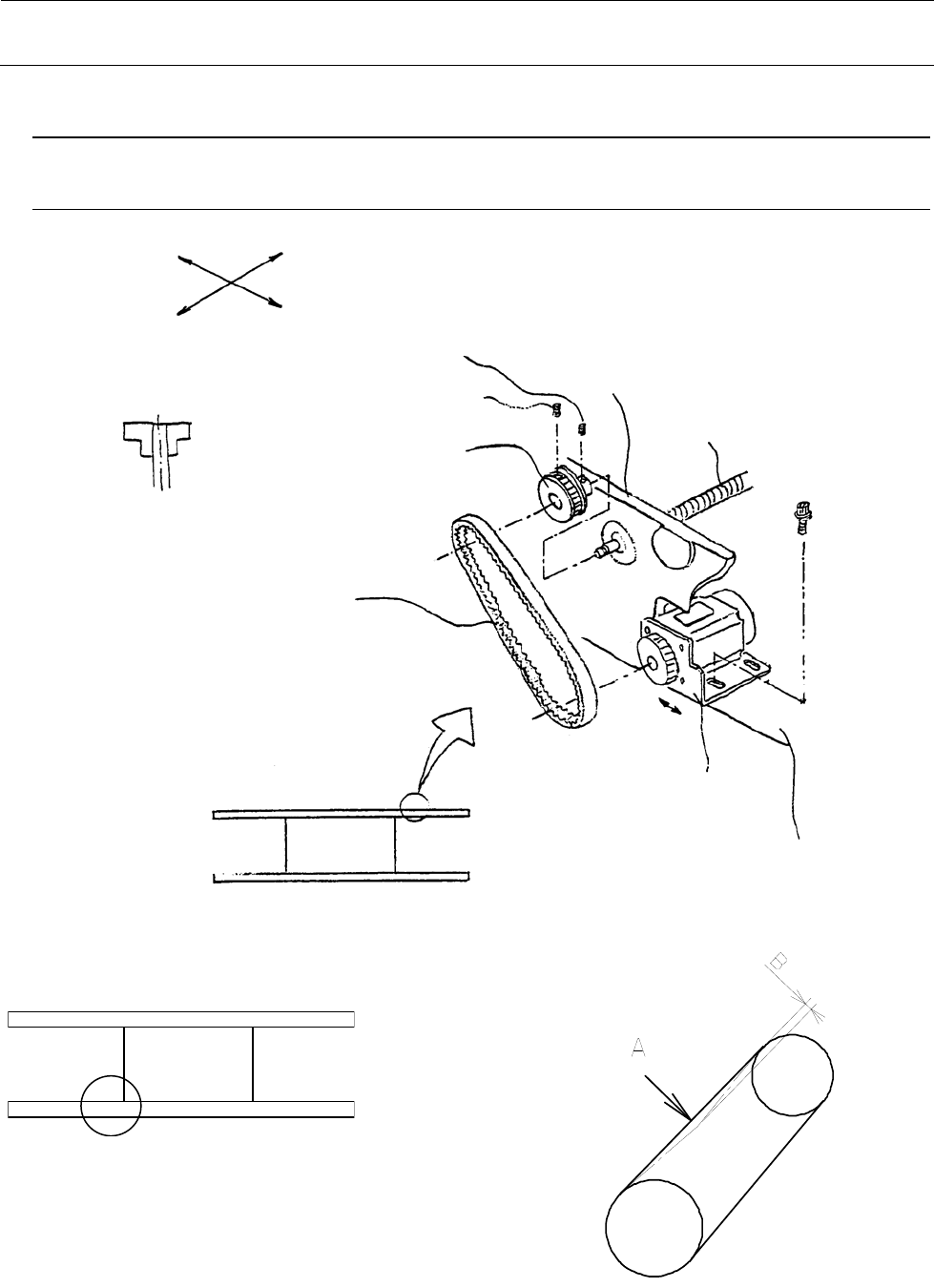

14-2-1．AWC 支架的安装
※ 里面基准，从贴片机的正面看，基板传送装置前后变换的形式进行安装，安装位置如下如所示。
※调整同步皮带的张力时，左右移动马达的安装位置，
用 1.67N 的力量按下皮带中央部 A 时,皮带的松驰量
Ｂ＝１．７６ｍｍ。
螺旋轴
轨道支架RR
(安装后请确认张力是否适度)
底座条R
AWC支架组
E2160725000
AWC皮带 (E)
*(调整螺旋轴的端面进行安装)
E2154725000
AWC皮带轮 (B)
固定螺丝
SM8040602TP 2
固定螺丝
SM8040402TP 2
螺丝组
SL6051492TN 2
右
前
后 左
图１４－２－１－１
Ｌ
图１４－２－１－２
图１４－２－１－３
Rev 1.0
维修调整要领书
14-3

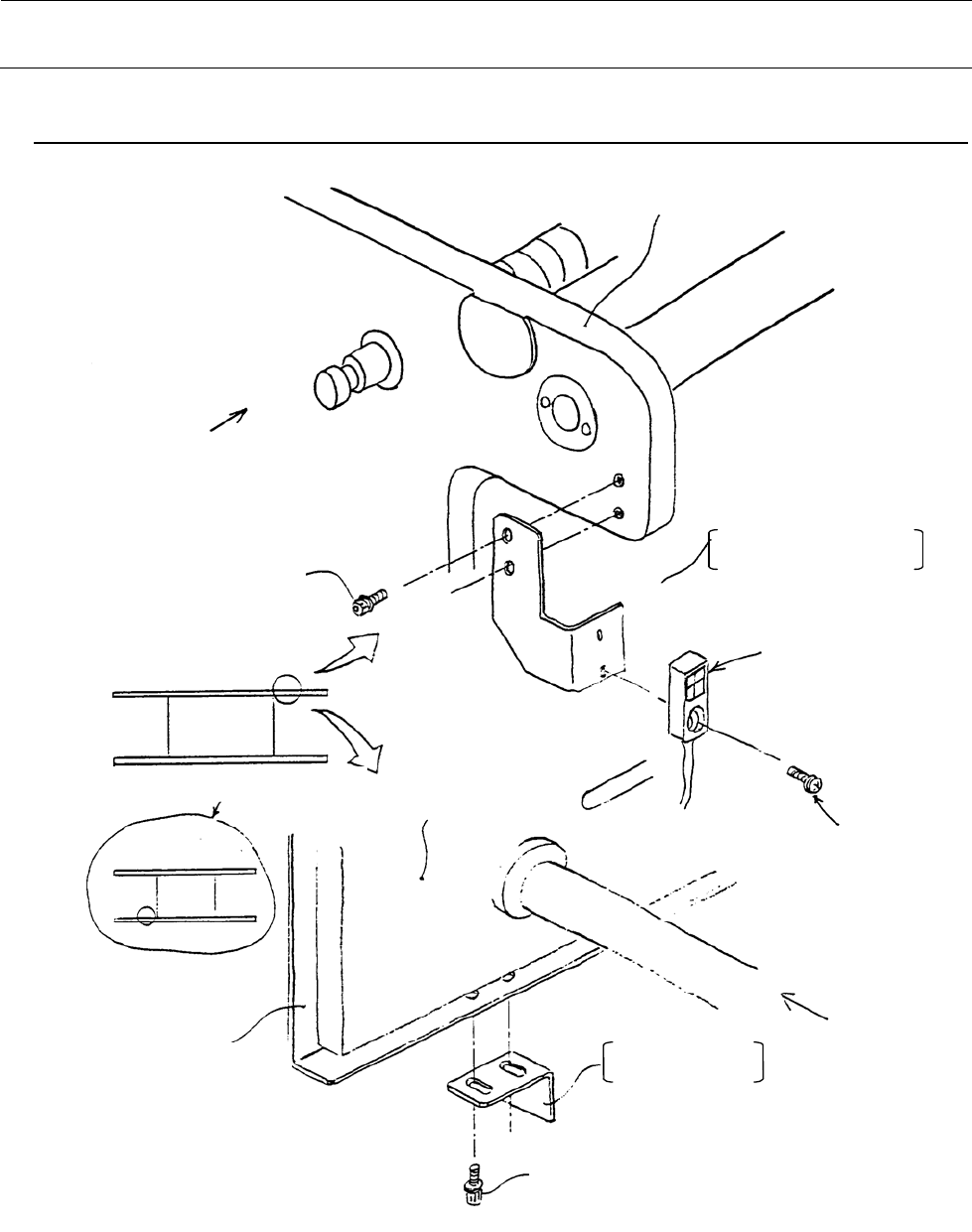

14-3．原点传感器、配件的安装
前面基准
螺丝组
SL6030692TN 2
E2161725000
AWC OP配件 (L, E)
E4805729000
AWC传感器支架B(E)
支架率S
从机器前侧看
Rail plate RR
里侧基准
前侧基准
传感器附属螺丝
40002120
自动宽度调整传感器组
轨道支架RR
螺丝组
SL6031092TN 2
从机器后部看
図１４－３－１
※ ＡＷＣ ＯＰ配件安装后轨带宽度从最大←→最小移动，请确认不能与空气软管等相碰。
Rev 1.0
维修调整要领书
14-4

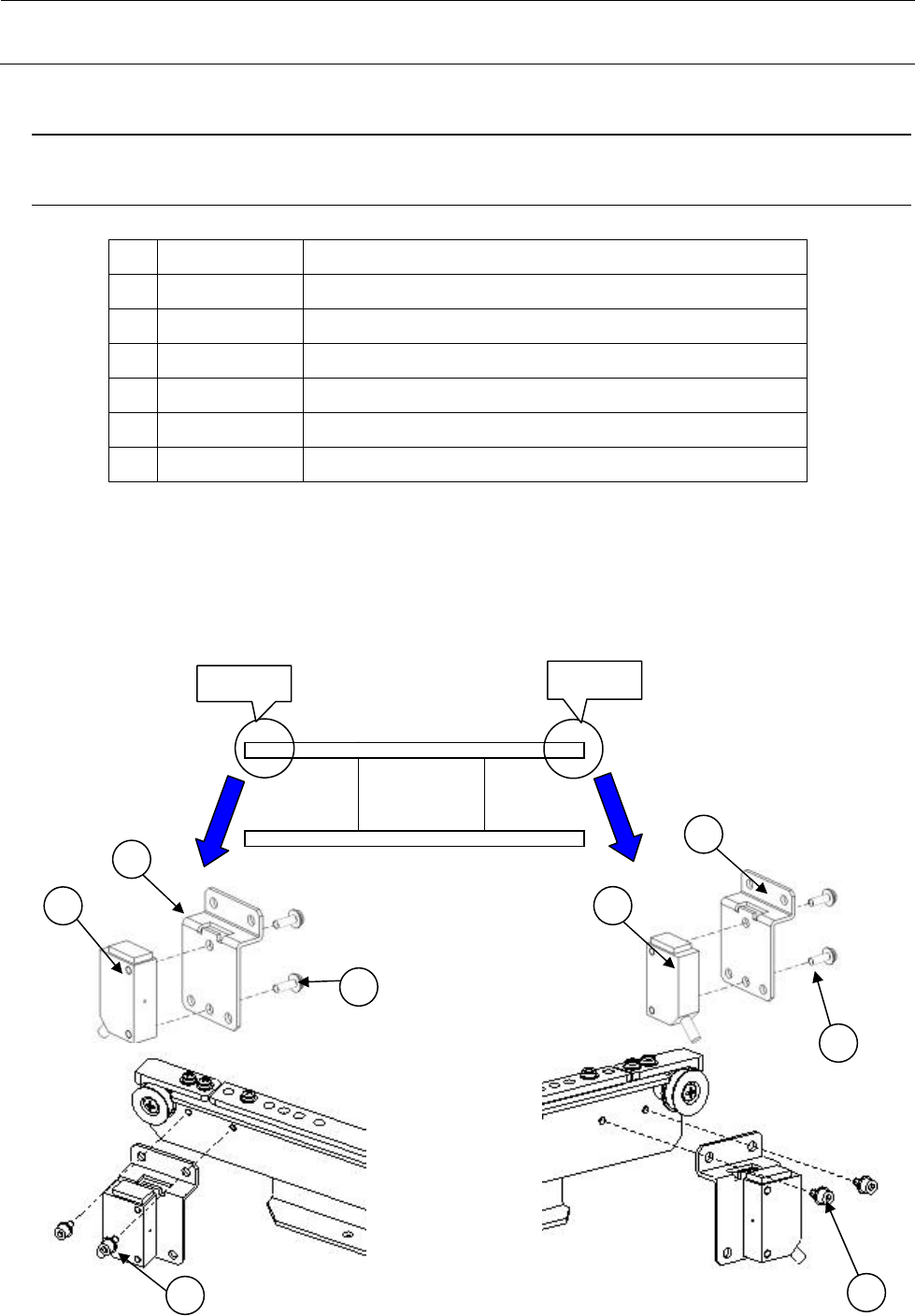

14-4．支撑销检测传感器
14-4-1．支撑销检测传感器的安装
货号 品名
① 40135492 AWC_SAFETY_SENSOR_BR
② HD002590000 SENSOR
③ SL4031091SC SCREW M3 L=10
④ SL6030692TN SCREW M3 L=6
⑤ HX004400000 CABLE BAND
⑥ HX004400000 CABLE BAND
＜程序＞
１）用③固定螺丝，把②传感器固定到①传感器。
２）把①传感器支架用④带垫片螺丝固定到可动侧轨道的左右位置。
３）打开电源后调整传感器，让两个传感器光轴一致。
图１４－４－１－２
4
4
3
2
1
3
2
1
受光
投光
