Rev 1.0 维修调整要领书 14-5 14-4-2 ． 支撑销检测传感器的安装 ( 束线 ) 用束线带 ⑥ 进行固定，防止连接器脱开 使用道轨滑板的余孔以 ⑤ 固定 使用托架的余孔以 ⑥ 固定 图 １４－４－２－１ 有电磁阀的一侧，为了防止被挂住，穿过 Y 轴架的下面，从 Y 轴架和底座的间隙向上拉出。 把轨道宽度从最大 ←→ 最小移动，把束线卷到不能被电磁阀或轨道架等挂住的位置。
Rev 1.0
维修调整要领书
14-4
14-4．支撑销检测传感器
14-4-1．支撑销检测传感器的安装
货号 品名
① 40135492 AWC_SAFETY_SENSOR_BR
② HD002590000 SENSOR
③ SL4031091SC SCREW M3 L=10
④ SL6030692TN SCREW M3 L=6
⑤ HX004400000 CABLE BAND
⑥ HX004400000 CABLE BAND
＜程序＞
１）用③固定螺丝，把②传感器固定到①传感器。
２）把①传感器支架用④带垫片螺丝固定到可动侧轨道的左右位置。
３）打开电源后调整传感器，让两个传感器光轴一致。
图１４－４－１－２
4
4
3
2
1
3
2
1
受光
投光
Rev 1.0
维修调整要领书
14-5

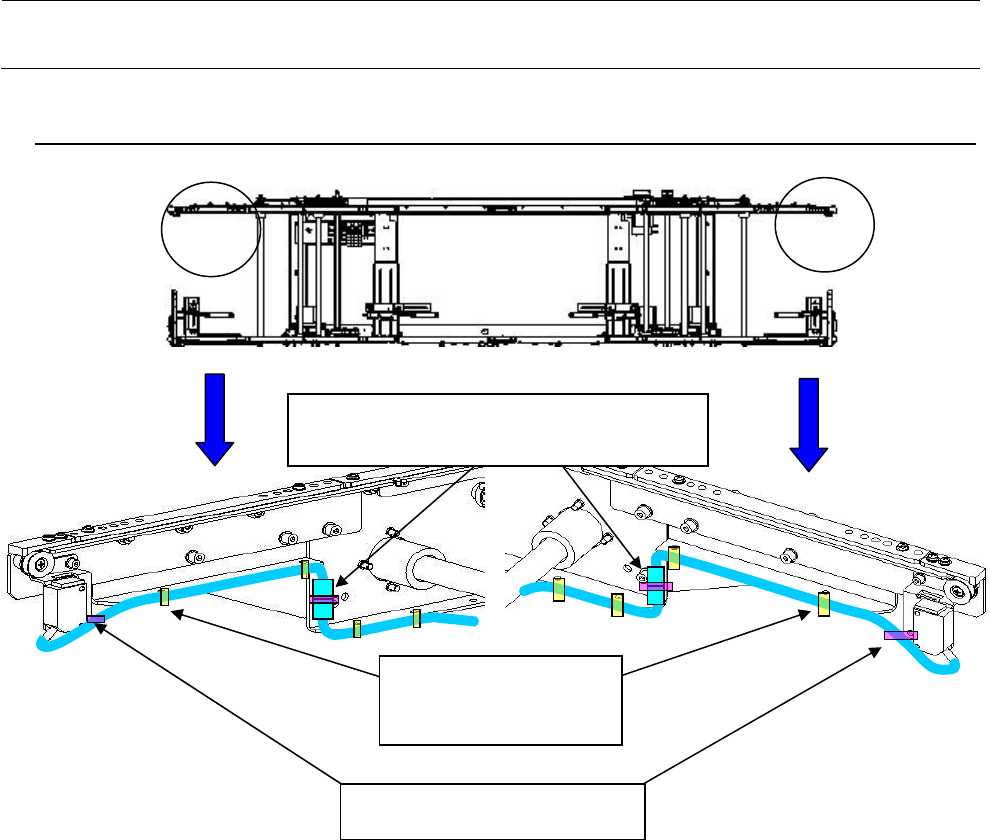

14-4-2．支撑销检测传感器的安装(束线)
用束线带⑥进行固定，防止连接器脱开
使用道轨滑板的余孔以
⑤固定
使用托架的余孔以⑥固定
图１４－４－２－１
有电磁阀的一侧，为了防止被挂住，穿过 Y 轴架的下面，从 Y 轴架和底座的间隙向上拉出。
把轨道宽度从最大←→最小移动，把束线卷到不能被电磁阀或轨道架等挂住的位置。
Rev 1.0
维修调整要领书
14-6

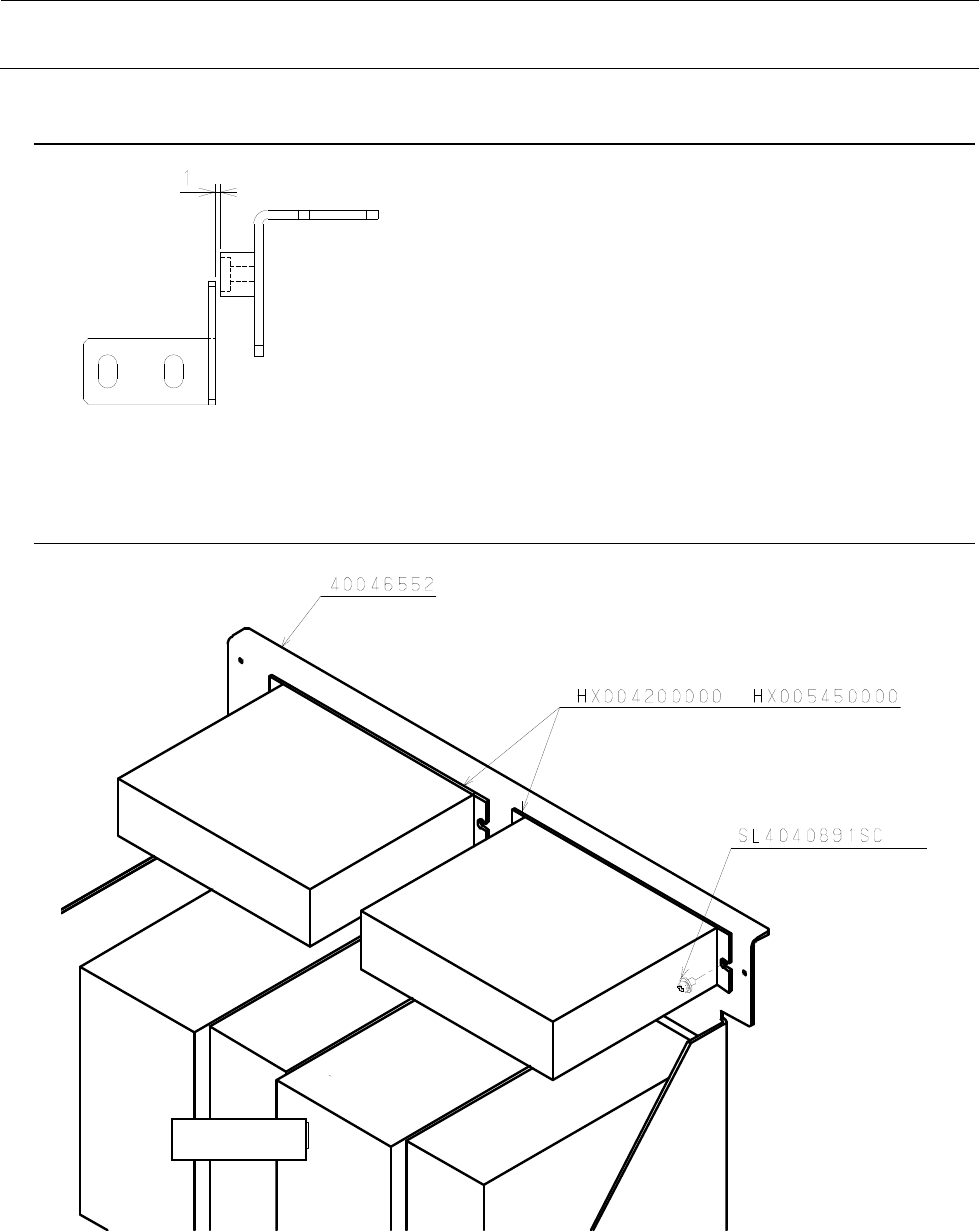

14-5．传感器调整
接近传感器：40002120 ＡＷＣ ＯＲＧ ＳＥＮＳ ＡＳＭ
图１４－５－１
14-6．驱动器支架的安装
支撑台用
5 箱步进马达驱动器
XY驱动器
AWC 用
5 箱步进马达驱动器
4个
或
驱动器架
5 箱步进马达驱动器
图１４－６－１
注）安装位置为 XY 驱动器装置的上侧。（机器正面）
