Rev 1.0 维修调整要领书 15-1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 危险 15 供料器部位标尺（ FPI ） 15-1 ． FPI （前）的拆卸 如下图所示，挂到 Ｙ 轴机架 （ 两侧 ） 固定的 ＦＰＩ 侧支架的钩上，用 Ｍ６×１２ 螺丝 ｃａｐ 固定 。 卸下 2 个螺丝，向上滑动即可拆卸。 ＦＰＩ 侧支架 Ｆ 螺丝 cap ＦＰＩ 装配件 Ｆ 图 １５－１
Rev 1.0
维修调整要领书
14-9
14-8-3．同时装有IN/OUT缓冲时
A
B
2
A（传送规格/左→右）
1
1
2
B（传送规格/右→左）
图１４－８－３
货号 品名
① 40065488 BU PIN SENSOR DOG
② SM4030501SN SCREW M3 L=5
Rev 1.0
维修调整要领书
15-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
15 供料器部位标尺（FPI）
15-1．FPI（前）的拆卸
如下图所示，挂到Ｙ轴机架（两侧）固定的ＦＰＩ侧支架的钩上，用Ｍ６×１２螺丝ｃａｐ固定。
卸下 2 个螺丝，向上滑动即可拆卸。
ＦＰＩ侧支架Ｆ
螺丝 cap
ＦＰＩ装配件Ｆ
图１５－１
Rev 1.0
维修调整要领书
15-2

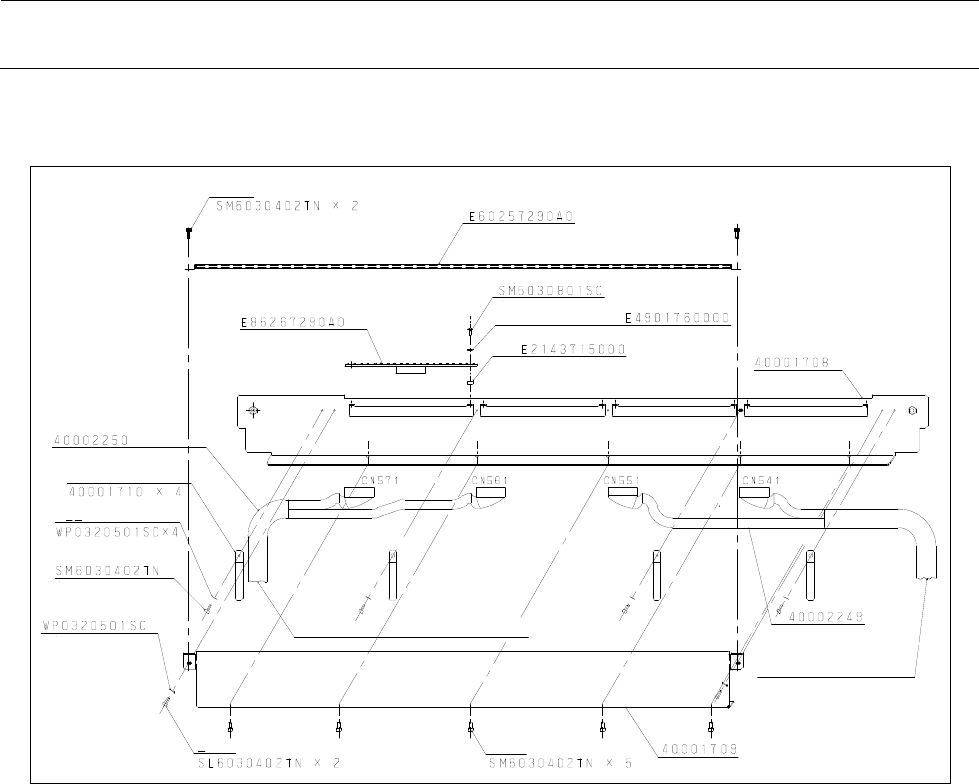

ＦＰＩ内部零件构成（前）
固定螺丝
FPI护罩U20组件
固定螺丝 X 8
滑动器 X 8
FPI
LED基板 X 4
垫片 X 8
FPI支架F
FPI LED电缆B组
弹簧螺旋
平垫片
固定螺丝 X 4
CN503 (接基板连接器)
FPI LED电缆A组
平垫片 X 2
CN502 (接基板连接器)
固定螺丝
固定螺丝
FPI护罩 B
图１５－１－２
