Rev 1.0 维修调整要领书 1-13 ・Ｙ 轴电磁标尺的粘贴方法 １） 把 Ｙ 轴电磁标尺粘贴夹具 （ 货号 ４０００８１０５） 紧密地放到后通路 Ｙ 侧面和 Ｙ 轴上面，顶到 Ｙ 轴电磁标尺 粘贴夹具，把电磁标尺贴上 。 后通路 Y Y 轴磁标尺粘贴夹具 Y 轴 磁标尺 电磁标尺的粘贴位置 （ 横方向偏斜 ） ：规格值 ±０．１ｍｍ 制造号码 No. 装置近身侧 Y 轴 （右） Y 轴 （左） 电磁标尺的粘贴方向
Rev 1.0
维修调整要领书
1-12
1-4．电磁标尺的更换
※更换前，把电磁标尺放在装置附近 1 小时以上，让装置和电磁标尺的温度相同时进行更换。
１）从支架上卸下电磁标尺头。
２）请剥掉旧的磁膜。
３）把电磁标尺的安装面和电磁标尺进行完全脱脂。
※脱脂剂推荐使用「优质机械用棉纱」。

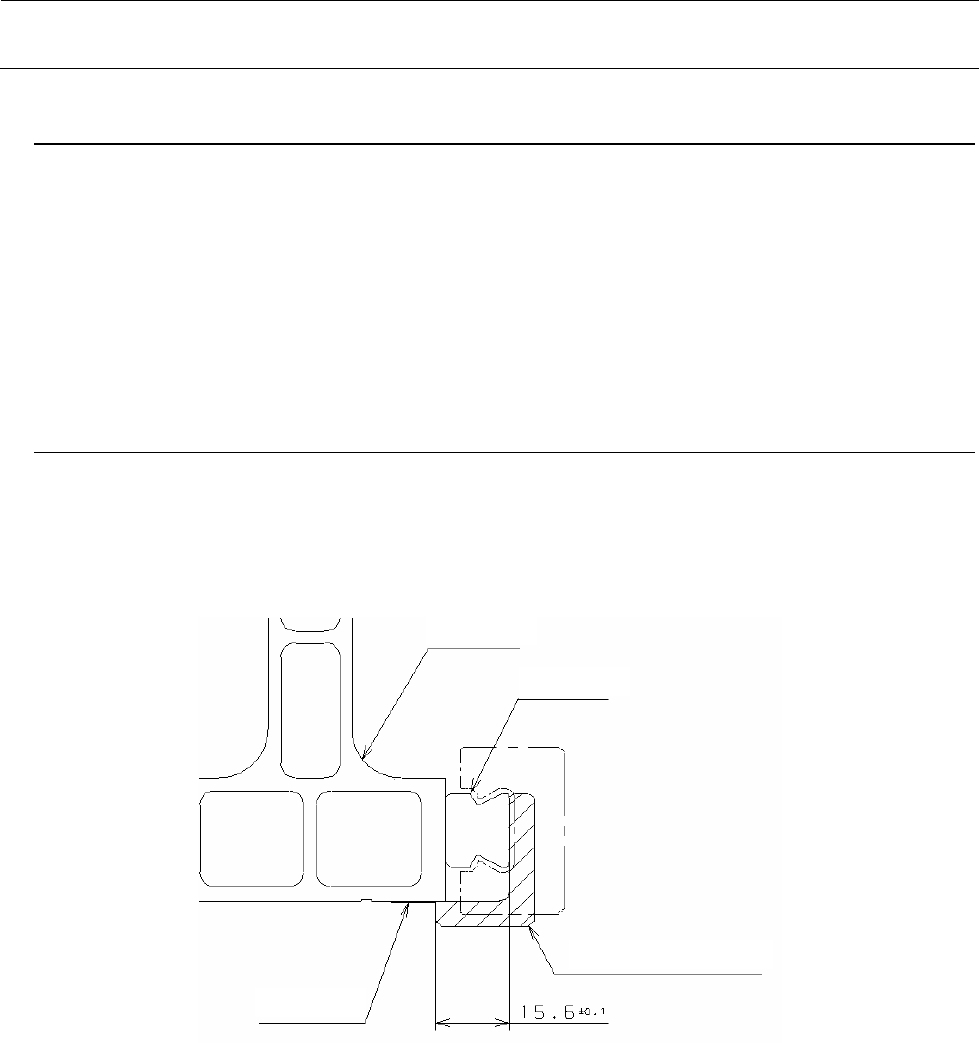

1-4-1．电磁标尺安装位置
・Ｘ轴电磁标尺的贴附方法
１）把Ｘ轴电磁标尺粘贴夹具（货号４００４６６４４）紧密地粘贴到 LM 导向器前面和Ｘ轴架底面，顶到Ｘ轴电
磁标尺夹具，然后贴上电磁标尺。
磁标尺
X 轴磁标尺粘贴夹具
LM 导向器 X
X 轴架
电磁标尺的粘贴位置（横方向偏斜）：规格值±０．１ｍｍ
Rev 1.0
维修调整要领书
1-13
・Ｙ轴电磁标尺的粘贴方法
１）把Ｙ轴电磁标尺粘贴夹具（货号４０００８１０５）紧密地放到后通路Ｙ侧面和Ｙ轴上面，顶到Ｙ轴电磁标尺
粘贴夹具，把电磁标尺贴上。
后通路 Y
Y 轴磁标尺粘贴夹具
Y 轴
磁标尺
电磁标尺的粘贴位置（横方向偏斜）：规格值±０．１ｍｍ
制造号码 No.
装置近身侧
Y 轴（右）
Y 轴（左）
电磁标尺的粘贴方向
Rev 1.0
维修调整要领书
1-14
1-4-2．电磁标尺的盖子
１） 把 MSC 间隙规（货号４０００８１０６）中的ｔ０．２５ｍｍ夹到电磁标尺和传感器头的间隙，然后拧紧螺
丝。
２） 确认在 XY 轴的全行程中，磁尺与检测头之间的空隙里放不进 MSC 间隙规中的ｔ０．３５ｍｍ塞尺。
３） 同样，确认可以放进 MSC 间隙规 0.15（货号４００７３３５０）t０．１５mm。

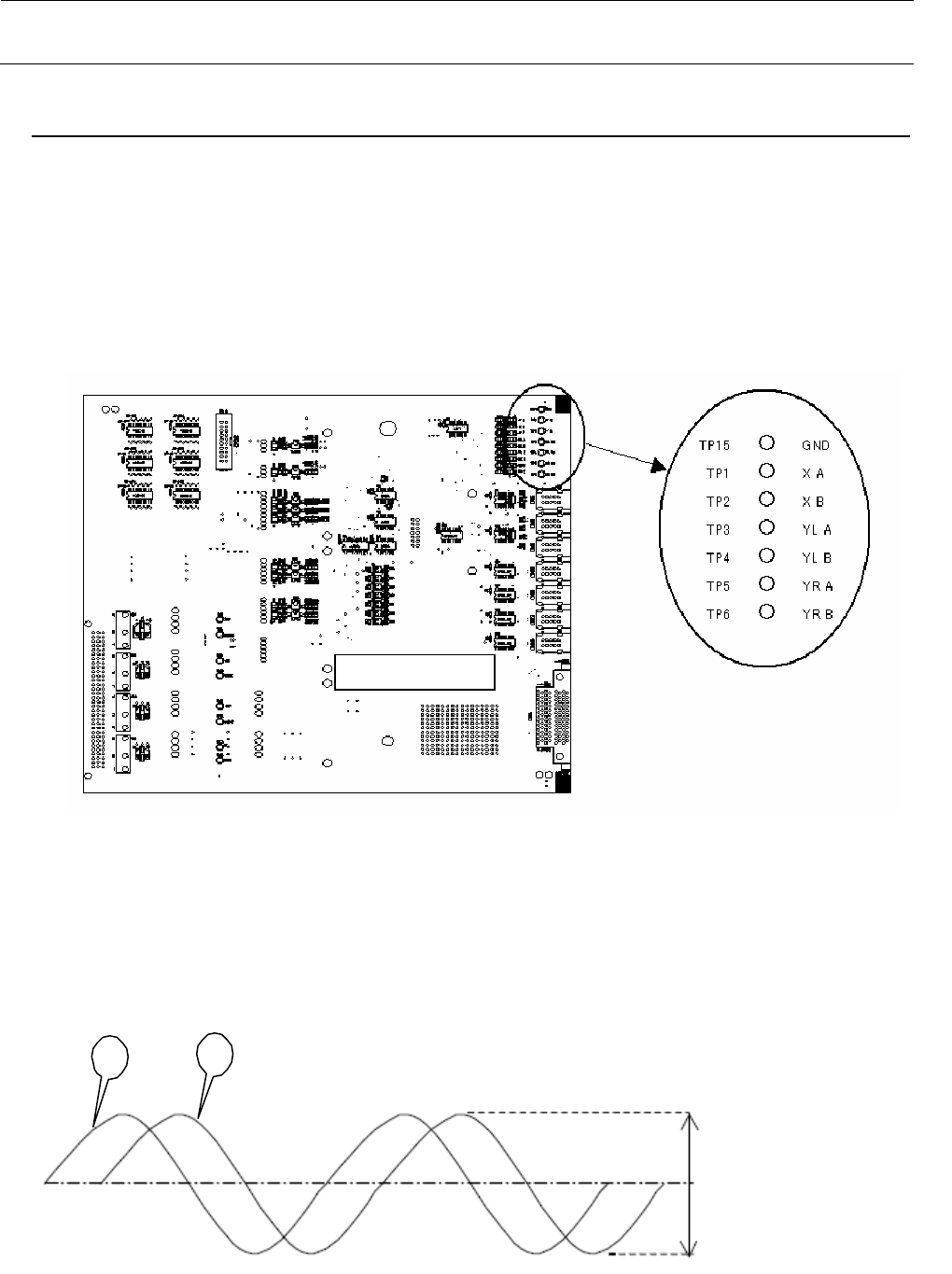

４） 使用下图的 XY RELAY 电路板（货号４００４４５５６）的测试插孔。
XY RELAY 电路板
注）卸下护罩、传感头，拆卸时应关掉电源之后再进行。
５） 将示波器的测量头分别接到 GND 端子「GND（TP15）」和「XA（TP1）」、「YLA（TP3）」、
「YRA（TP5）
」上，测定电压波形，各轴逐一进行。观察此时出现在示波器中的 A 相和 B 相的波形
振幅，确认整个区域 P-P 值为 2.0V±0.5V。
A
B
（在推荐安装状
态
下）
1.5～2.5Vpp
各自的振幅
