Rev 1.0
维修调整要领书
A-1

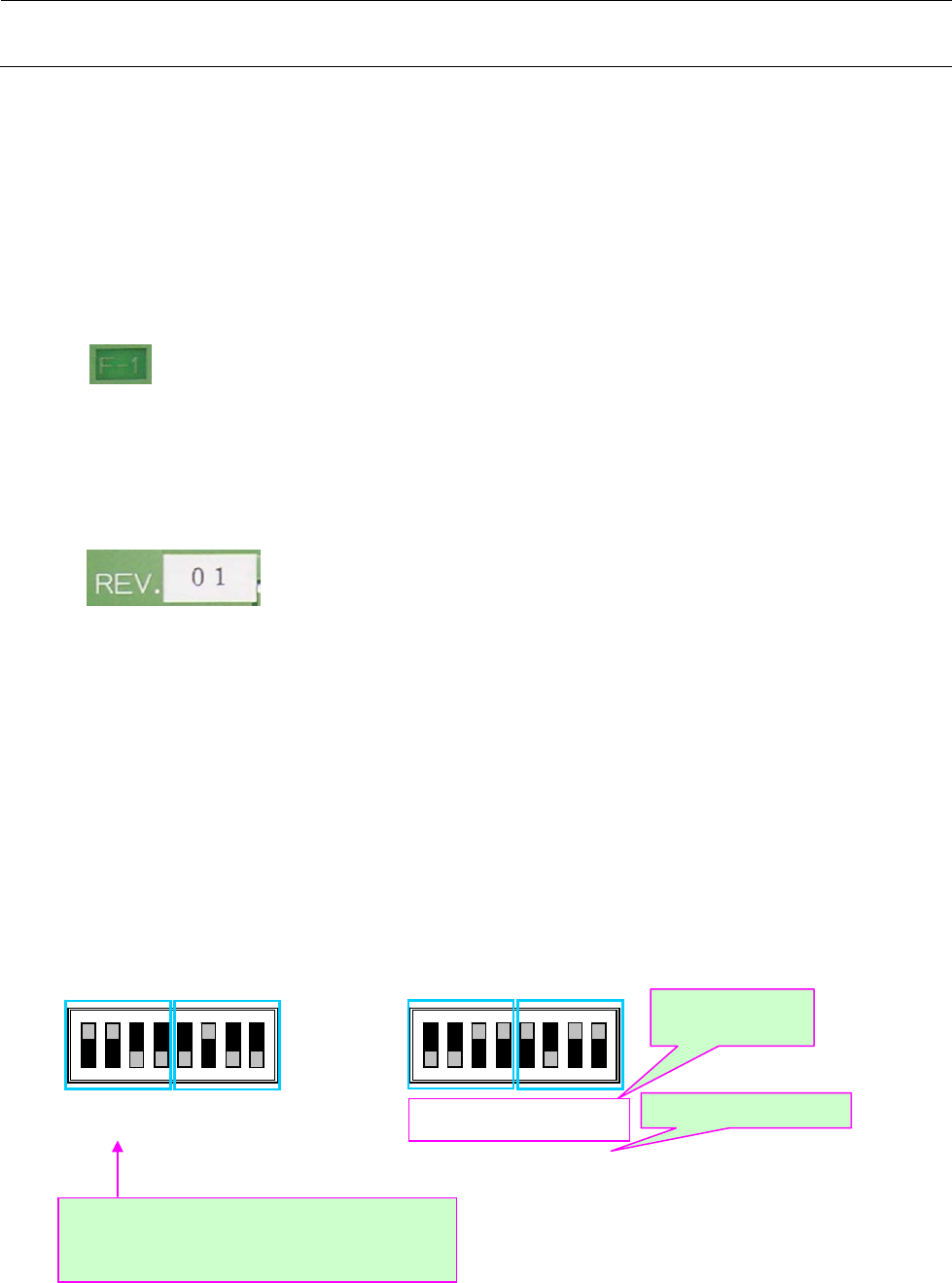

1. 基板上的基板功能版本、基板图形版本和 DIP SW 的确认方法
基板上有 2 类版本表示。
・
基板图形版本
表示基板之电路图形的改版。基板的正面(主贴片面)称为 F 面，背面称为 R 面，在任意的位置以与
基板图形相同的铜箔印有 F-1（正面）、R-1（背面）。进行改版后，将以 F-2、R-2 表示版本。(通
常 F 面和 R 面是同时更新的。)
图形 Rev. 1 的示例
(基板贴片面一侧)
※很难找到，仔细寻找可发现。
・
基板功能版本
即使基板图形版本相同，其功能也会因贴装元件的有无或规格的差异而改变，此时版本就会升级。
在主要记载基板货号货名的一面，如下面照片所示用冲压方式刻印有数字。
功能 Rev. 1 的示例
这二类版本是用基板上的 DIP SW 表示的。表示该版本的开关设定对贴片机的动作没有直接影响，
其目的是为了在贴片机本体上检查 DIP SW 的
版本设定，故请按照以下要领对基板上显示的版本是
否正确设定进行确认。
・
DIP SW 的设定方法
表示版本的开关编号根据基板而异。请分别参阅电气系统基板的说明。
在基板上确认上述版本，进行开关的设定。将 8 bit 的 DIP SW 区分为２个 4 bit，从左开始分别赋予
1
・
2
・
4
・
8 的值，将开关中 ON 或 OFF 的 bit 值进行合计，以 16 进制来表示版本。正逻辑电路时
将位于 ON 侧的 bit 值相加，負逻辑电路时将位于 OFF 侧的 bit 值相加作为版本的值。如下例所示，
可以有各种组合。即使是相同的基板，当电路图形版本更新后，有时定义也会改变，所以要仔细确
认每个说明。
开关表述示例（SW3 被指定表示版本时）
SW3
SW3
SW3［4..1］：基板功能 Rev. SW3［4..1］：基板图形 Rev.
SW3［8..5］：基板图形 Rev. SW3［8..5］：基板功能 Rev.
数 ON 的 bit。 数 OFF 的 bit。
上面是基功能 Rev. 3、图形 Rev. 2 时的例子。 上面是基图形 Rev. 3、功能 Rev. 2 时的例子。
表示的是 SW*［最上位 bit 编号..最下位 bit 编号］。
SW 编号 1 2 3 4 5 6 7 8
值 1 2 4 8 1 2 4 8
1 2
3 4 5 6 7 8
Ｏ
Ｎ Ｎ
Ｏ
3 4 5 6 7 8
1 2
版本的设定左右
倒过来的例子
有时要数 OFF 的 bit。
Rev 1.0
维修调整要领书
A-2
2. 在贴片机本体上确认基板版本的方法 (JX-300LED 用)
打开“主菜单”/“帮助”/“关于程序…”，选择“选项
・
其他”的选项卡。
会显示各个基板的电路图形版本和功能版本。显示时的排列每个基板不同。
※ 画面上显示的版本与 DIP 开关之设定的排列是不一样的，故须注意。
DIP 开关的赋值要检查各个基板。
＊＊-Re
v
F
–
P
表
示方法的解说
P : 基板图形 Rev.
F : 基板功能 Rev.
＊＊- Rev : Bus Bridge 基板,DIP 开关不需要设定。
右侧表示基板版本。
左侧与版本表示无关。
(上面的示例是 00 – A2，也就是基板版本为 A2。)
修订履历
改版 日期 修订页 修订内容 备注
00 2013.03 初版
