Rev 1.0 维修调整要领书 1-17 1-5 ．限制传感器、X 轴原点附近传感器的更换 1-5-1 ． X 轴限制传感器、X 轴原点附近传感器的更换 ※ 更换传感器时，不需要调整位置。 ※ 包括支架也更换时，需要调整位置。１）拧松固定Ｘ限制传感器支架的螺丝，按照下图的Ｘ架端Ｌ、Ｒ的距离进行固定。２）后方固定时，要使安装在贴装头板背面的传感器碰块的间隙为 0.8 ～ 1.5mm （目标是 1.0mm ）。…

Rev 1.0

维修调整要领书

1-16

1-4-3．传感器头和后通路的间隙（仅Y轴）

１）在Ｙ轴的全行程，请确认Ｙ轴后通路和传感器头的间隙，０．６５ｍｍ的间隙标尺应该正好插入。

２）１）的确认，如果间隙不是０．６５ｍｍ时，请拧松固定处啊杆器支架的螺丝（下图的螺丝②）。

３）把０．６５ｍｍ的间隙标尺，插到Ｙ轴后通路和传感器头的间隙，再次拧紧螺丝。

４）实施１）的确认方法。

・传感器头和后通道Ｙ的间隙：０．６５±０．１ｍｍ

（

仅

Ｙ轴）

Rev 1.0

维修调整要领书

1-17

1-5．限制传感器、X轴原点附近传感器的更换

1-5-1．X轴限制传感器、X轴原点附近传感器的更换

※更换传感器时，不需要调整位置。

※包括支架也更换时，需要调整位置。

１）拧松固定Ｘ限制传感器支架的螺丝，按照下图的Ｘ架端Ｌ、Ｒ的距离进行固定。

２）后方固定时，要使安装在贴装头板背面的传感器碰块的间隙为 0.8～1.5mm（目标是 1.0mm）。

X 正限制传感器

X 负限制传感器

X 原点附近传感器

止动橡胶粘贴面

X 轴限制传感器位置

左侧（Ｘ负限制传感器）

Ｘ架端Ｌ的止动橡胶安装面和传感器中心的距离：４４．４ｍｍ

中央（Ｘ原点附近传感器）Ｘ架端Ｌ的止动橡胶安装面和传感器中心的距离：５５．４ｍｍ

右侧（Ｘ正限制传感器）

Ｘ架端Ｒ的止动橡胶安装面和传感器中心的距离：５２ｍｍ

限制传感器的间隙

０．８～１．５ｍｍ（精度１．０ｍｍ）

Rev 1.0

维修调整要领书

1-18

1-5-2．Y轴限制传感器、Y轴原点附近传感器的更换

※更换传感器时，不需要调整位置。

※包括支架也更换时，需要调整位置。

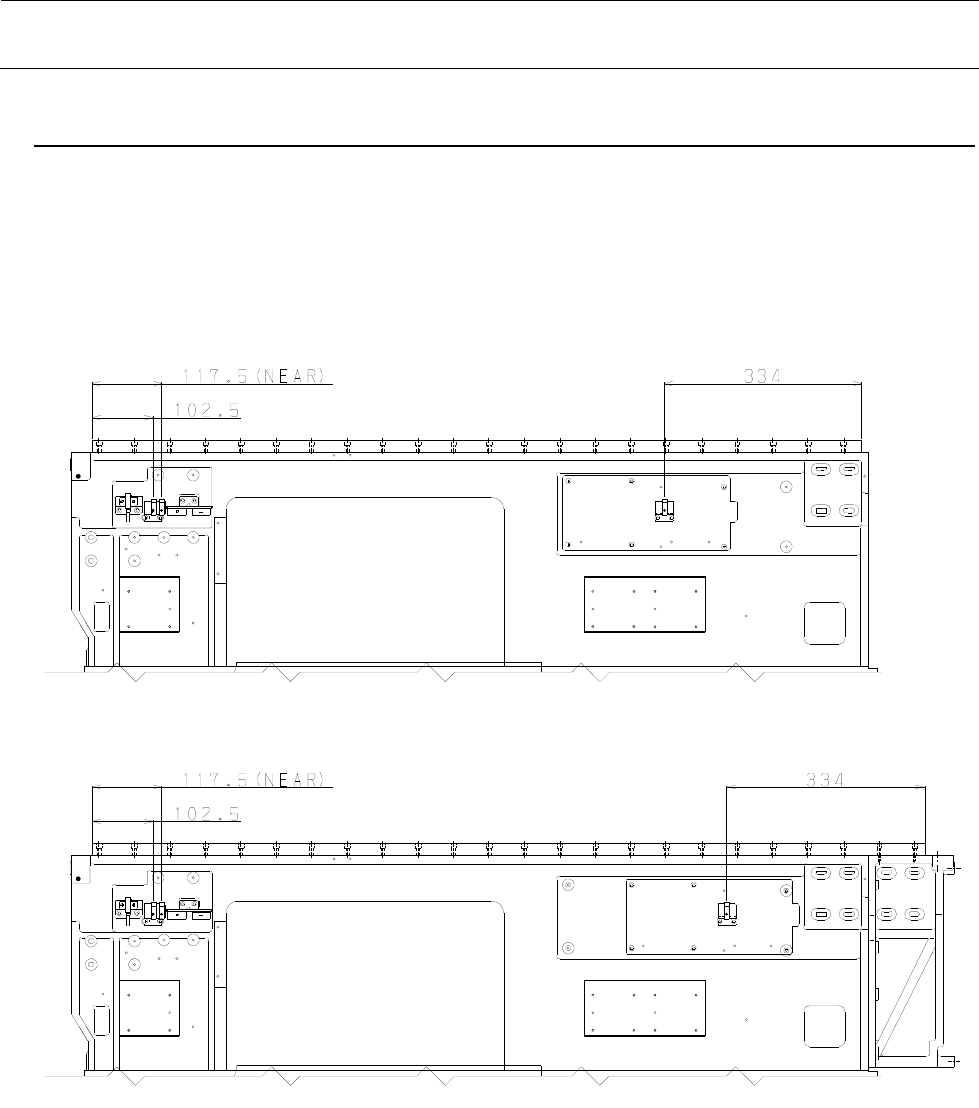

１）拧松固定Ｙ限制传感器支架的螺丝，按照下图的后通路端面的距离固定好。

２）高度方向，Ｘ架端上安装的Ｙ－ＭＳＷ支架和传感器表面的间隙为０．８～１．５ｍｍ（精度１．０ｍｍ）。

M 尺寸机

L 尺寸机

前侧（Ｙ负限制传感器）

后通路前端面到传感器中心的距离：１０２．５ｍｍ

前侧 2（Ｙ原点附近传感器）后通路后端面到传感器中心的距离：１１７．５ｍｍ

里侧（Ｙ++限制传感器）

后通路后端面到传感器中心的距离：３３４ｍｍ

与限制传感器的间隙

０．８～１．５ｍｍ（精度１．０ｍｍ）
