Rev 1.0 维修调整要领书 1-19 1-6 ． 原点传感器的更换 1-6-1 ． X 轴 X 轴原点传感器是装在磁尺内的。 1-6-2 ． Y 轴 Y 轴原点传感器式决定 X 轴和 Y 轴的直角度的重要装置。更换后如果不正确地调整位置， X 轴和 Y 轴 的直角就不准确，影响贴装精度，请一定注意。 1) 更换传感器后， 请启动机器取消 「原点复归」 ， 按紧急停止按钮 。 请把 X 轴向身前移动， 确认 Y 轴原点传感器 与磁力开…
Rev 1.0
维修调整要领书
1-18
1-5-2．Y轴限制传感器、Y轴原点附近传感器的更换
※更换传感器时，不需要调整位置。
※包括支架也更换时，需要调整位置。
１） 拧松固定Ｙ限制传感器支架的螺丝，按照下图的后通路端面的距离固定好。
２） 高度方向，Ｘ架端上安装的Ｙ－ＭＳＷ支架和传感器表面的间隙为０．８～１．５ｍｍ（精度１．０ｍｍ）。
M 尺寸机
L 尺寸机
前侧（Ｙ负限制传感器）
后通路前端面到传感器中心的距离：１０２．５ｍｍ
前侧 2（Ｙ原点附近传感器） 后通路后端面到传感器中心的距离：１１７．５ｍｍ
里侧（Ｙ++限制传感器）
后通路后端面到传感器中心的距离：３３４ｍｍ
与限制传感器的间隙
０．８～１．５ｍｍ（精度１．０ｍｍ）
Rev 1.0
维修调整要领书
1-19
1-6．原点传感器的更换
1-6-1．X轴
X 轴原点传感器是装在磁尺内的。
1-6-2．Y轴
Y 轴原点传感器式决定 X 轴和 Y 轴的直角度的重要装置。更换后如果不正确地调整位置，X 轴和 Y 轴
的直角就不准确，影响贴装精度，请一定注意。

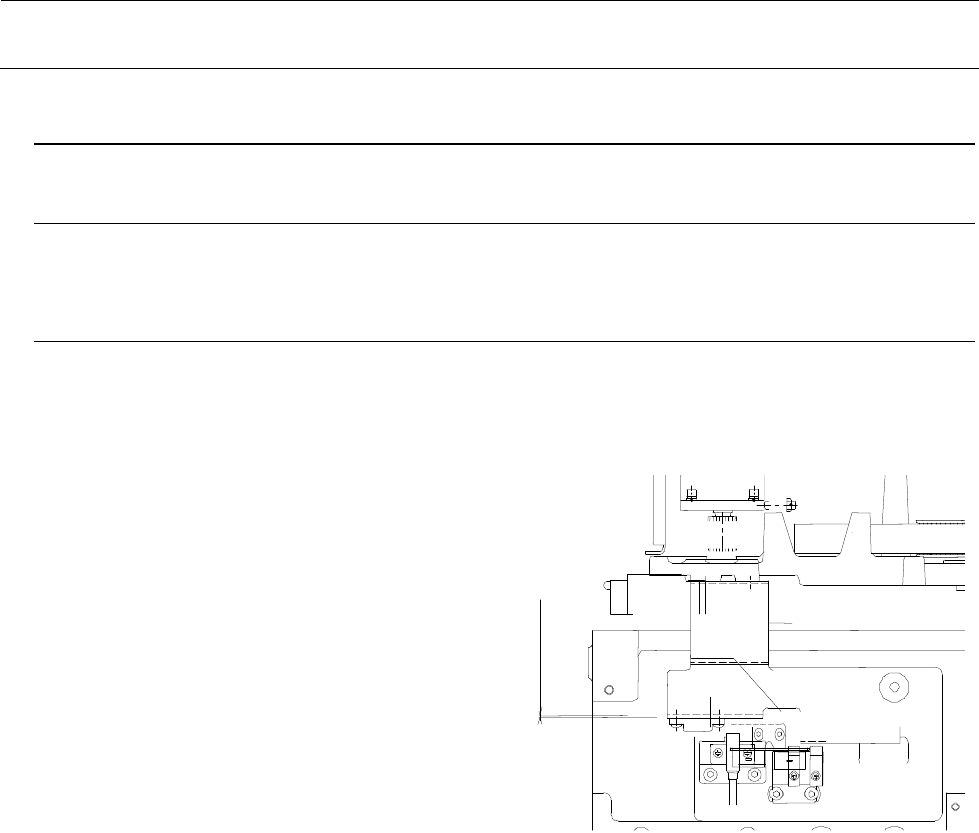

1) 更换传感器后，请启动机器取消「原点复归」，
按紧急停止按钮
。
请把 X 轴向身前移动，确认 Y 轴原点传感器
与磁力开关的间隙为 1.0±0.2mm。如果超出
此范围，请松开传感器的固定螺钉，上下移
动传感器，将间隙调整到 1.0±0.2mm。
2) 用手把贴装头从前侧移动到后侧，固定到没
有更换 Y 轴原点传感器 ON 后的位置。
3) 把更换后的 Y 轴原点传感器从后侧移动到前
侧，暂时把传感器在 ON 后的位置固定起来。
1.0±0.2mm
4) 请选择 MS 参数模式。
5) 按 F9
键
，显示控制菜单，请选择「Y Setup」。
装置仅使用左侧的 Y 轴原点传感器复位原点。
6) 用
演示的微动动作(每步骤用低速模式移动)把贴装头从里侧移动到前侧，然后固定到没有光环的 Y
轴原点传感器 ON 后的位置。
7) 把更换后的 Y 轴原点传感器从后侧移动到前侧，暂时把传感器固定到 ON 后的位置。
8) 用演示的微动动作(一步一步地移动)把贴装头用手从前侧移动到后侧，在没有更换的 Y 轴原点传感
器 ON 后的位置的前后 3 步以内，确认更换后的传感器是否 ON。详细内容请参照 QA 表 XY 装置(8)。
如果前后 3 步以内不 ON 时，请从 6)开始反复操作重新调整更换后的传感器位置。
9) 按紧急停止开关，解除之后，请进行原点复位。
Rev 1.0
维修调整要领书
1-20
1-7．塑料导轨的更换
1-7-1．X轴塑料导轨的更换
X轴塑料导轨（货号 40046023）
１） 松开 SL3051292TN、NM6060001SC，从螺母板及 X 轴框架组中卸下 X 轴塑料导轨。
２） 松开ＳＬ６０４０８９２ＴＮ，卸下电缆夹。
３） 打开Ｘ轴塑料导轨，卸下束线进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的电线不要短路。

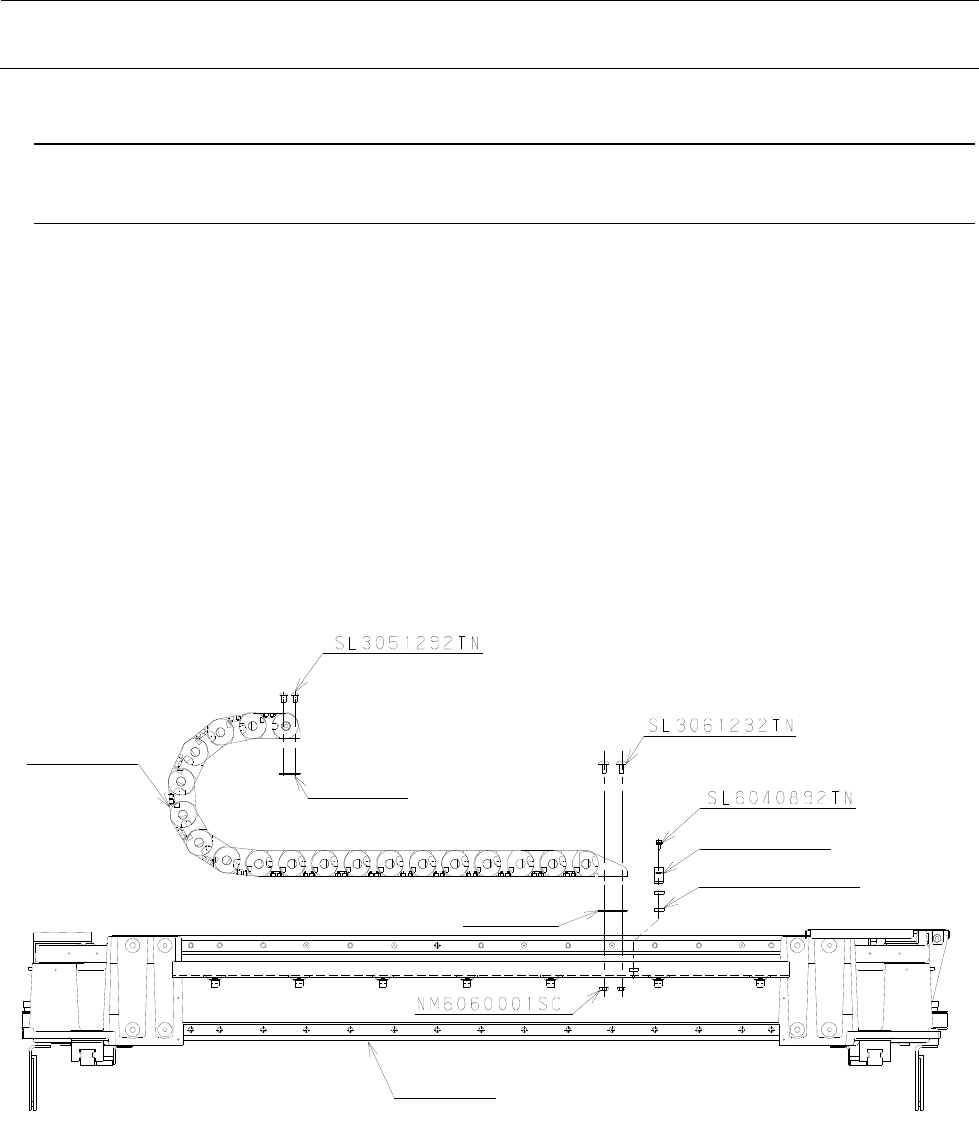

图１－７－１－１
电缆夹橡胶
X
电缆夹 X
CB 隔片
螺母板
X 塑料导轨
X 轴机架组
※从后面看到的图
