Rev 1.0
维修调整要领书
1-20
1-7．塑料导轨的更换
1-7-1．X轴塑料导轨的更换
X轴塑料导轨（货号 40046023）
１） 松开 SL3051292TN、NM6060001SC，从螺母板及 X 轴框架组中卸下 X 轴塑料导轨。
２） 松开ＳＬ６０４０８９２ＴＮ，卸下电缆夹。
３） 打开Ｘ轴塑料导轨，卸下束线进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的电线不要短路。
图１－７－１－１
电缆夹橡胶
X
电缆夹 X
CB 隔片
螺母板
X 塑料导轨
X 轴机架组
※从后面看到的图
Rev 1.0
维修调整要领书
1-21
1-7-2．Y轴塑料导轨的更换
Y轴塑料导轨（货号 40046022）
１） 松开ＮＭ３０６１２３２ TN，从螺母板上卸下Ｙ轴塑料导轨。松开ＳＬ３０６１２３２ＴＮ，从Ｘ架端组件卸下
Ｙ轴塑料导轨。
２） 松开ＳＬ６０６１０９２ＴＮ，卸下电缆夹ＹＢ。
３） 松开Ｙ轴塑料导轨架，卸下束线，进行更换。
４） 按照相反的顺序进行组装。此时，请注意塑料导轨内的束线不要短路。

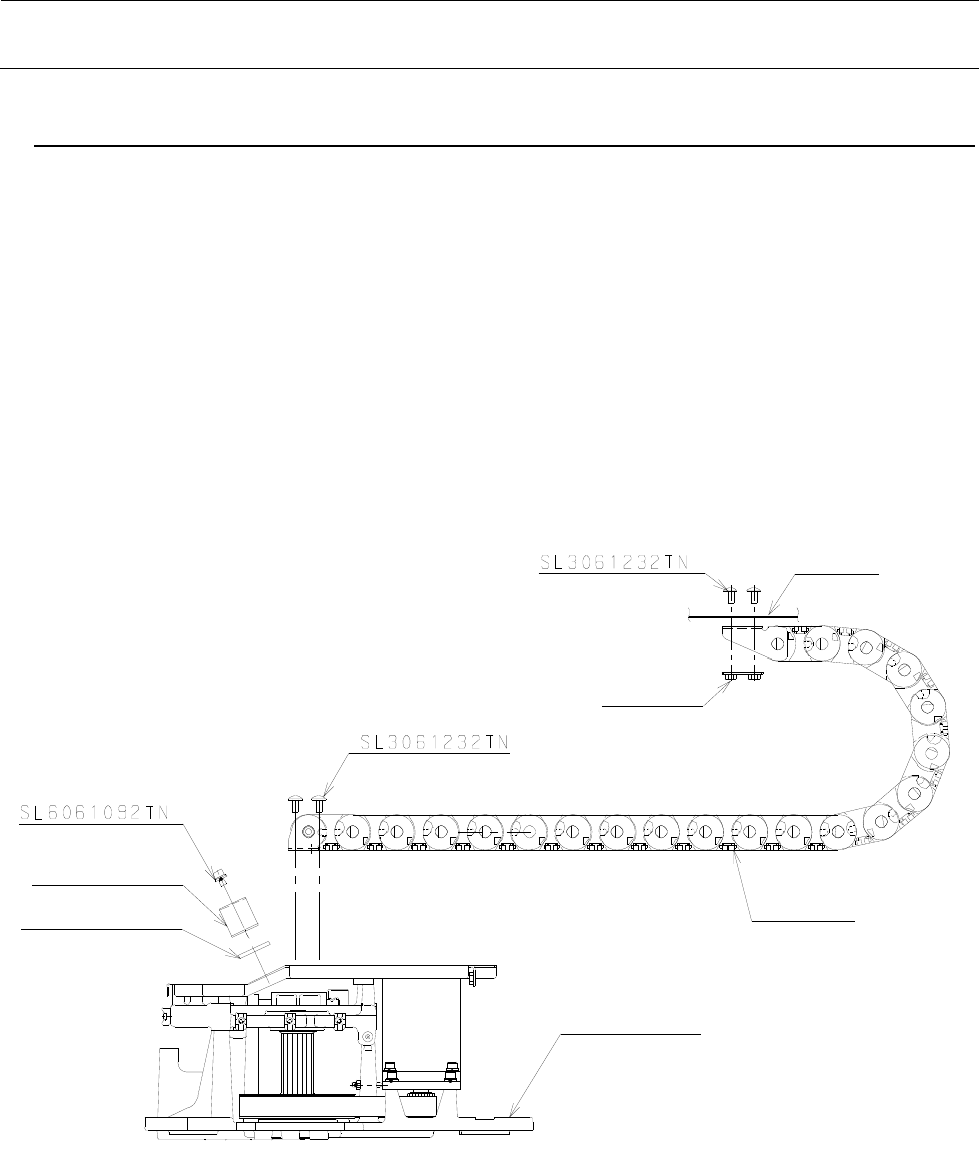

图１－７－２－１
电缆夹 YB
电缆夹橡胶 Y
护罩 CUL
Y 塑料导轨
X 轴机架 L 组
螺母板
Rev 1.0
维修调整要领书
1-22
1-8．XY拖链电缆束线的更换要领说明
1-8-1．拆下X电缆
1） 取下贴装头顶盖，卸下与 XY 拖链电缆相连的各类插接器和 1394 机器人电缆、OPTICAL FIBER
CABLE 7M。
图1-8-1-1
OPTICAL FIBER CABLE 7M
1394 机器人电缆
XY 拖链电缆
图1-8-1-2
