Rev 1.0 维修调整要领书 1-24 XY 拖链电缆 1-8-2 ． 电缆标识（ X ）的确认 1 ）确认 XY 拖链电缆（40058385）的标识位置。 （位置是离开 CN805 插接器端 350mm） 图 1-8-2-1 2 ）确认 1394 机器人电缆（ 40044517 ）的标识位置。（位置是离开插接器端 730mm ） 1394 机器人电缆
Rev 1.0
维修调整要领书
1-23

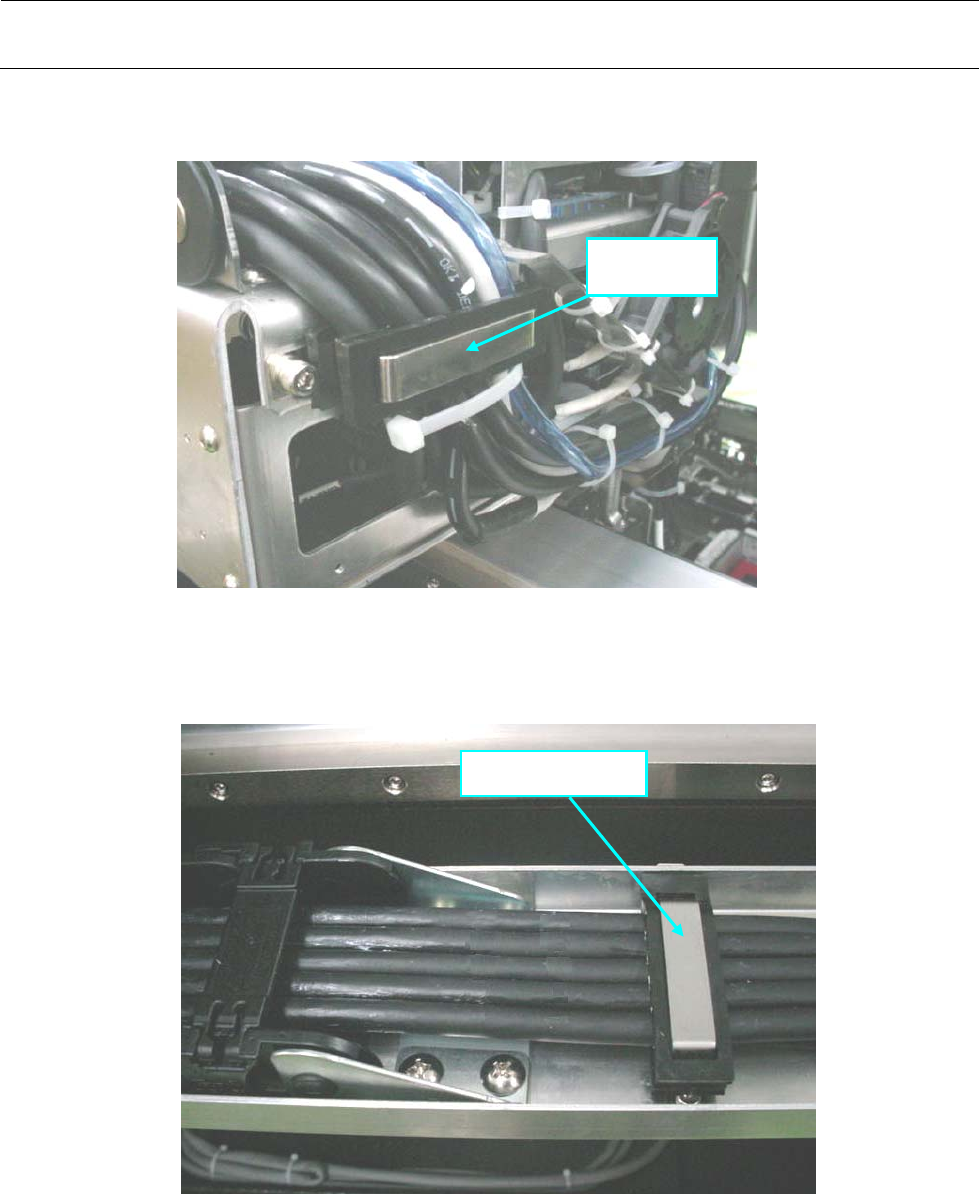

2）卸下 FC 支架，剪掉束线带。
FC 支架
图1-8-1-3
3）卸下位于
X 轴塑料导轨 CB 支架侧的电缆夹 X，剪掉束线箍。
电缆紧固夹 X
图1-8-1-4
4）卸掉塑料导轨的盖罩，取下要调换的电缆。
Rev 1.0
维修调整要领书
1-24
XY 拖链电缆
1-8-2．电缆标识（X）的确认
1）确认 XY 拖链电缆（40058385）的标识位置。
（位置是离开 CN805 插接器端 350mm）
图1-8-2-1
2）确认 1394 机器人电缆（40044517）的标识位置。（位置是离开插接器端 730mm）
1394 机器人电缆
Rev 1.0
维修调整要领书
1-25
1-8-3．电缆的装配
1） 给各电缆（40058385、40044517、40048070）放进塑料导轨的部分涂敷润滑油，按照 X 轴塑料
导轨的 A 向视图配置电缆、气管。
※ 请注意插座朝向和空气管不要挠曲。
A 向视
图1-8-3-1
X 轴塑料导轨
XY 拖链电缆
A 向视图
图1-8-3-2
2）
将各电缆、气管穿入后，盖上电缆拖链的盖子。
3） 在电缆的贴装头一侧，将各电缆的记号位置与「FC 支架」的上端对齐，予以固定。
