Rev 1.0 维修调整要领书 1-27 1-8-4 ． 电缆粘连部的分离 1 ）用割刀分离电缆线粘连部，使 40058384 和 40058385 可弯曲到与 Y 轴拖链电缆成 90 °。 用割刀切开。分割时注意不要割坏电缆蒙皮。 图 1-8-4-1 用割刀割开后的电缆线 图 1-8-4-2
Rev 1.0
维修调整要领书
1-26
4） 在反方向一侧，将电缆向图示的①方向拉，并在此状态下在安装夹具前端做记号，接着朝②方
向推入，同样在此状态下划上记号。（参照下图）
5） 使 2 个记号的中心位置位于安装夹具前端，用电缆夹 X 卡住电缆予以固定。
１
２
将安装夹具前端对准记号
与记号的中间（中心）
在各记号位置上固定
40048070（290mm）
40044517（730mm）
40058385（350mm）
图1-8-3-3
6)
用手把塑料导轨内部的线束揿进，确认没有挠曲。
Rev 1.0
维修调整要领书
1-27
1-8-4．电缆粘连部的分离
1）用割刀分离电缆线粘连部，使 40058384 和 40058385 可弯曲到与 Y 轴拖链电缆成 90°。
用割刀切开。分割时注意不要割坏电缆蒙皮。
图1-8-4-1
用割刀割开后的电缆线
图1-8-4-2
Rev 1.0
维修调整要领书
1-28
1-8-5．拆下Y轴电缆

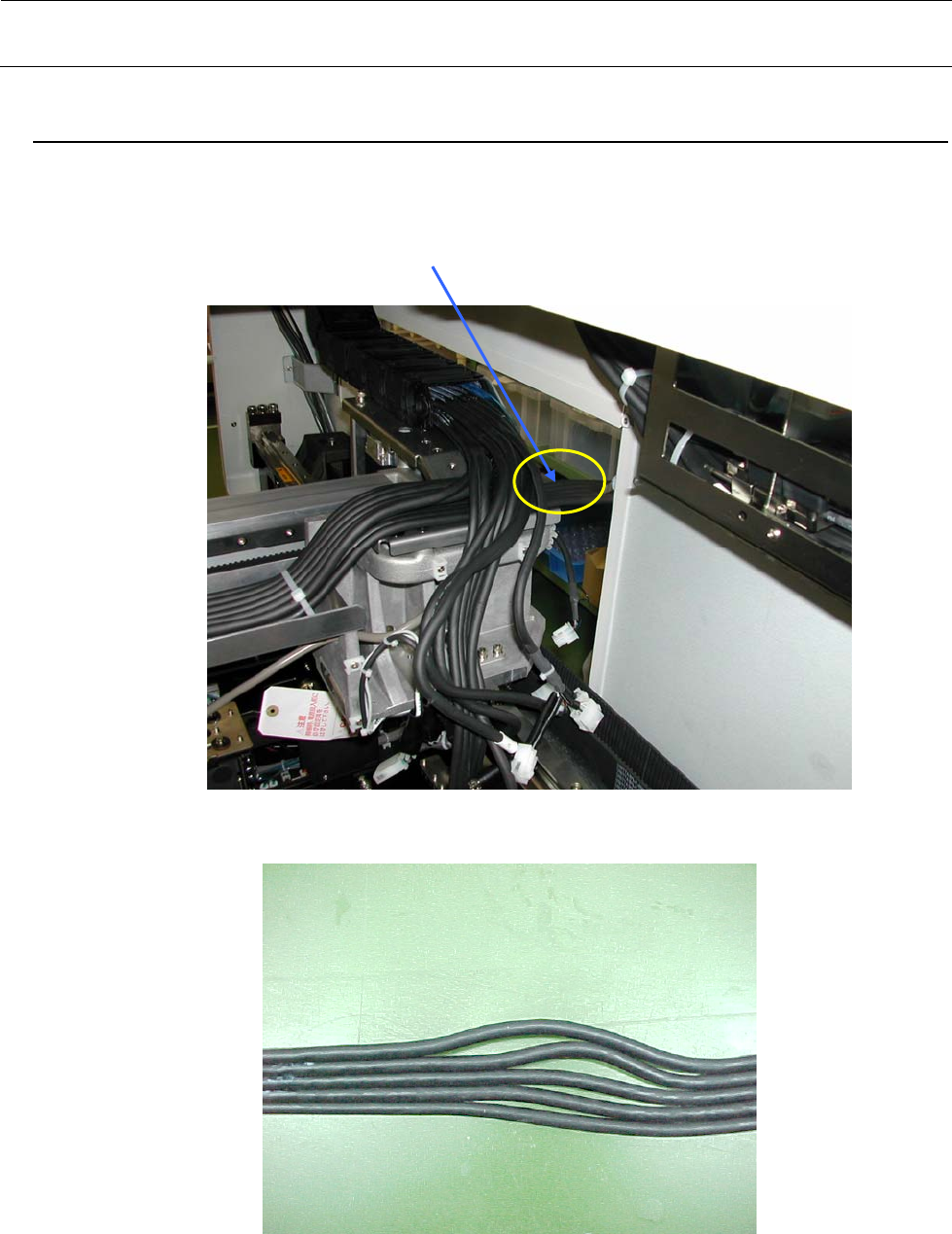

1）取下 Y 轴塑料导轨入口的悬垂部分（插接器托架）的捆束带和中继连接器。
图1-8-5-1
2）卸下 Y 轴塑料导轨的盖，拆下要更换的电缆。
图1-8-5-2
1-8-6．给Y轴拖链电缆作记号
1） 确认 Y 拖链电缆（40058384）
的标识位置。
（位置是离 CN141 插接器端
410mm）
图1-8-6-1
