Rev 1.0 维修调整要领书 1-31 6 ） 按照下图捆束塑料导轨支架下部。 图 1-8-7-5 图 1-8-7-6 7 ） XL 电动机部分的配线 图 1-8-7-7
Rev 1.0
维修调整要领书
1-30
4） 将电缆紧固夹 YB 的端部（塑料导轨一侧）对准 40058384 的记号，然后固定电缆。
根据 40058384 的记号，在 40058385 电缆的侧面标上记号。
在下部线束的侧面作记号
对准 40058384 的记号后
固定在记号位置上
40058384 (410mm）
图1-8-7-3
5）
要按图所示拉出 40058384 的各个连接器，用束线带固定。
YL、CN162
YR、CN166
CN153、CN152
CN130、CN131
图1-8-7-4
Rev 1.0
维修调整要领书
1-31

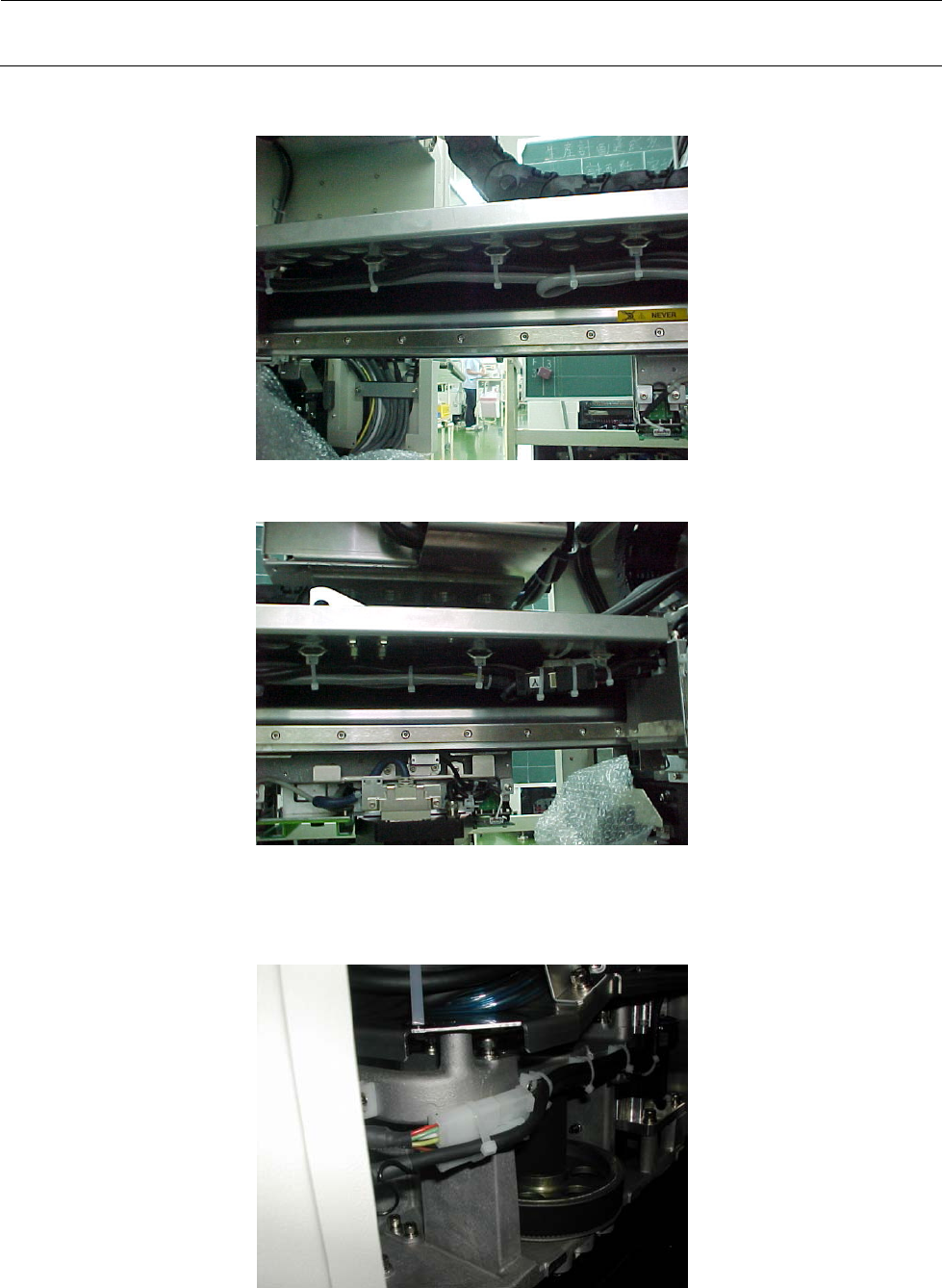

6） 按照下图捆束塑料导轨支架下部。
图1-8-7-5
图1-8-7-6
7） XL 电动机部分的配线
图1-8-7-7
Rev 1.0
维修调整要领书
1-32
8） XL电动机中继线、限制传感器中继线、YL 磁性膜中继线的配线
图1-8-7-8
9） XR 马达中继线、限位传感器中继线、YR 磁尺中继线的配线
图1-8-7-9
