Rev 1.0 维修调整要领书 1-33 10 ） 将插接器托架侧的 Y 拖链电缆向下图的 ① 方向拉， 并在此状态下在安装夹具前端做记号， 接着 朝 ② 方向推入，同样在此状态下划上记号。（参照下图） 11 ） 使 2 个记号的中心位置与安装夹具前端对齐，用电缆夹 YB 卡住电缆予以固定。 12 ) 对准 40058384 的记号，在 40058385 电缆的侧面标上记号。 在 40058385 电缆的侧面作记号 对准 4005838…
Rev 1.0
维修调整要领书
1-32

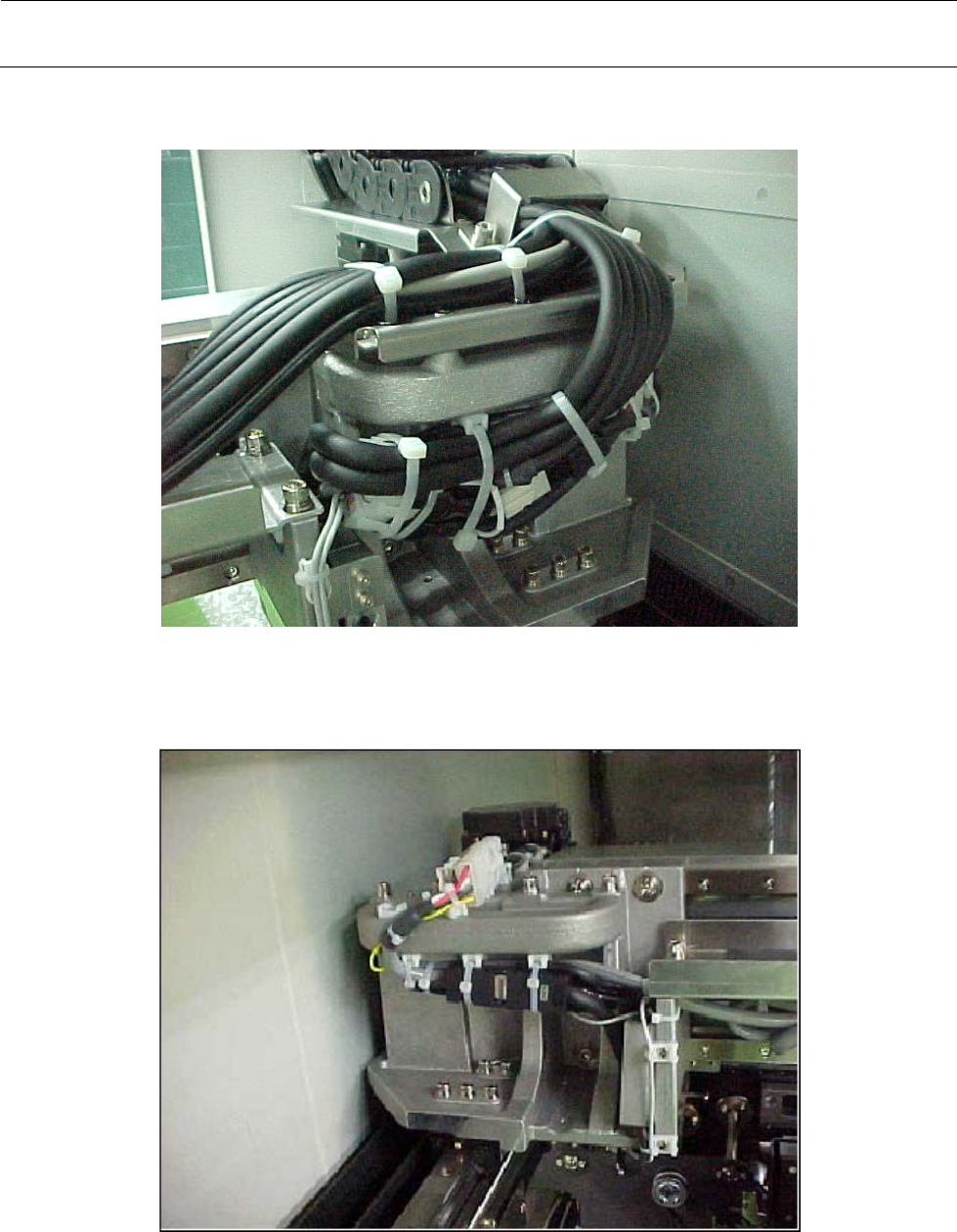

8） XL电动机中继线、限制传感器中继线、YL 磁性膜中继线的配线
图1-8-7-8
9） XR 马达中继线、限位传感器中继线、YR 磁尺中继线的配线
图1-8-7-9
Rev 1.0
维修调整要领书
1-33
10） 将插接器托架侧的 Y 拖链电缆向下图的①方向拉，并在此状态下在安装夹具前端做记号，接着
朝②方向推入，同样在此状态下划上记号。（参照下图）
11） 使 2 个记号的中心位置与安装夹具前端对齐，用电缆夹 YB 卡住电缆予以固定。
12) 对准 40058384 的记号，在 40058385 电缆的侧面标上记号。
在 40058385 电缆的侧面作记号
对准 40058384 的记号
图1-8-7-10
内部的线束没有挠曲
将 Y 轴移动到最靠身前位置，
用手压入线束，确认塑料导轨
图1-8-7-11
13) 将 Y 轴移动到最靠身前位置，用手压塑料导轨内部的线束，确认没有挠曲。
Rev 1.0
维修调整要领书
1-34
1-8-8．贴片头周围的配线
将来自 XY 拖链电缆（40058385）的各个束线连接到以下部位。
1） CN801、CN802、CN808 穿过图示的孔，插入贴装头主电路板里侧。
2） 摄像机电缆线（CN805）插入贴装头主电路板的三联插座左侧。
3） 电源线（CN211A，B 、CN212A，B、CN213A，B、CN214A，B）插入图示位置上的插座。
4） X标尺传感器（CN175）在图示位置上中继、固定。
5） 1394 机器人电缆线按图示的路线配置，穿过贴装头右侧与来自 LNC 的连接器中继连接。
6） OPTICAL FIBER CABLE 7M 从风扇下侧通过，插入伺服放大器电路板最下档的 CN1A。
图1-8-8-1 图1-8-8-2
图1-8-8-3 图1-8-8-4
· 参照上图夹紧各电缆线。夹紧时，不要强行弯曲电缆线或施加负荷。特别是光缆，应小心操作。
CN801, CN802, CN808
摄像机电缆线
（
CN805
）
1394 机器人电缆线路线
X 标
尺传
感器（CN175）
OPTICAL FIBER CABLE 7M
CN213A,B、CN214A,B
CN211A,B、CN212A,B
电源
