Rev 1.0 维修调整要领书 1-34 1-8-8 ． 贴片头周围的配线 将来自 XY 拖链电缆（40058385）的各个束线连接到以下部位。 1 ） CN801 、 CN802 、 CN808 穿过图示的孔，插入贴装头主电路板里侧。 2 ） 摄像机电缆线（ CN805 ）插入贴装头主电路板的三联插座左侧。 3 ） 电源线（ CN211A ， B 、 CN212A ， B 、 CN213A ， B 、 CN214A ， B ）插入图示…
Rev 1.0
维修调整要领书
1-33

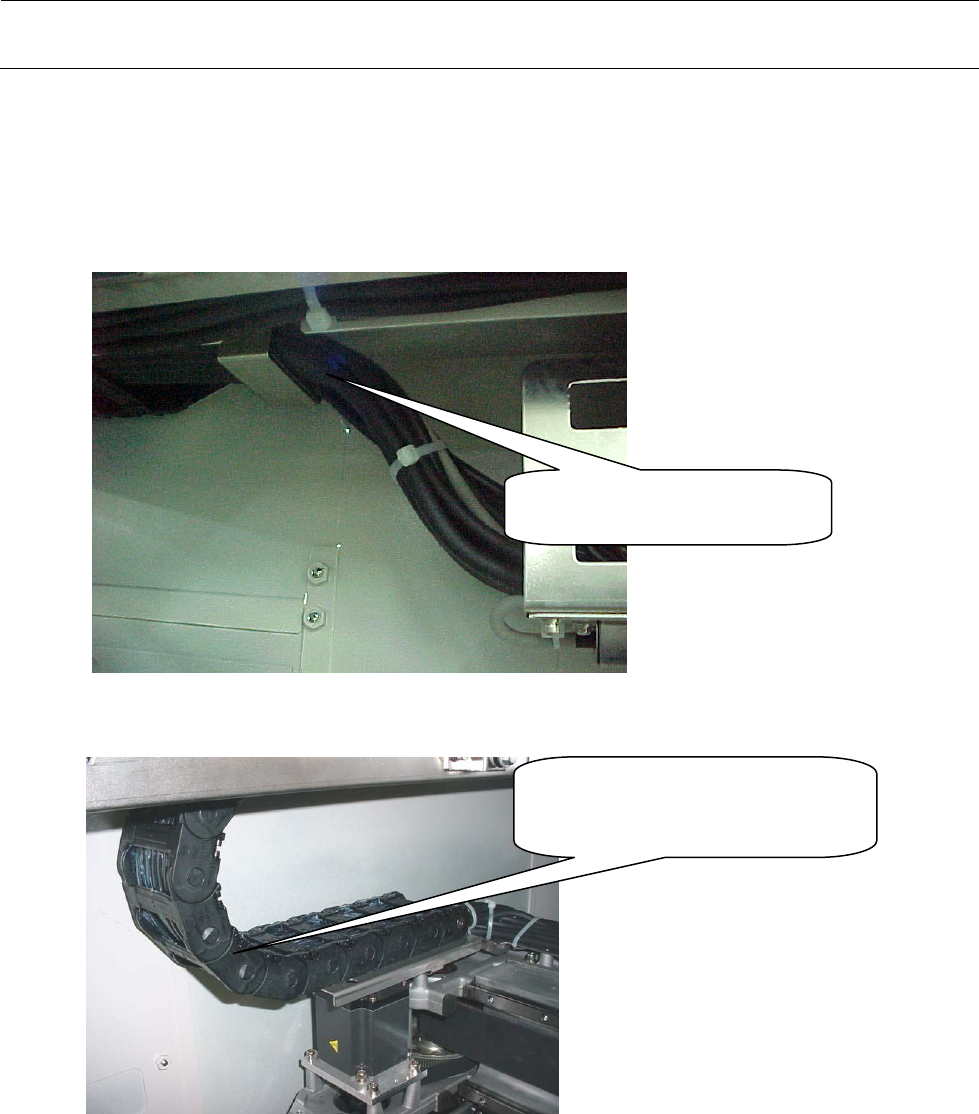

10） 将插接器托架侧的 Y 拖链电缆向下图的①方向拉，并在此状态下在安装夹具前端做记号，接着
朝②方向推入，同样在此状态下划上记号。（参照下图）
11） 使 2 个记号的中心位置与安装夹具前端对齐，用电缆夹 YB 卡住电缆予以固定。
12) 对准 40058384 的记号，在 40058385 电缆的侧面标上记号。
在 40058385 电缆的侧面作记号
对准 40058384 的记号
图1-8-7-10
内部的线束没有挠曲
将 Y 轴移动到最靠身前位置，
用手压入线束，确认塑料导轨
图1-8-7-11
13) 将 Y 轴移动到最靠身前位置，用手压塑料导轨内部的线束，确认没有挠曲。
Rev 1.0
维修调整要领书
1-34
1-8-8．贴片头周围的配线
将来自 XY 拖链电缆（40058385）的各个束线连接到以下部位。
1） CN801、CN802、CN808 穿过图示的孔，插入贴装头主电路板里侧。
2） 摄像机电缆线（CN805）插入贴装头主电路板的三联插座左侧。
3） 电源线（CN211A，B 、CN212A，B、CN213A，B、CN214A，B）插入图示位置上的插座。
4） X标尺传感器（CN175）在图示位置上中继、固定。
5） 1394 机器人电缆线按图示的路线配置，穿过贴装头右侧与来自 LNC 的连接器中继连接。
6） OPTICAL FIBER CABLE 7M 从风扇下侧通过，插入伺服放大器电路板最下档的 CN1A。

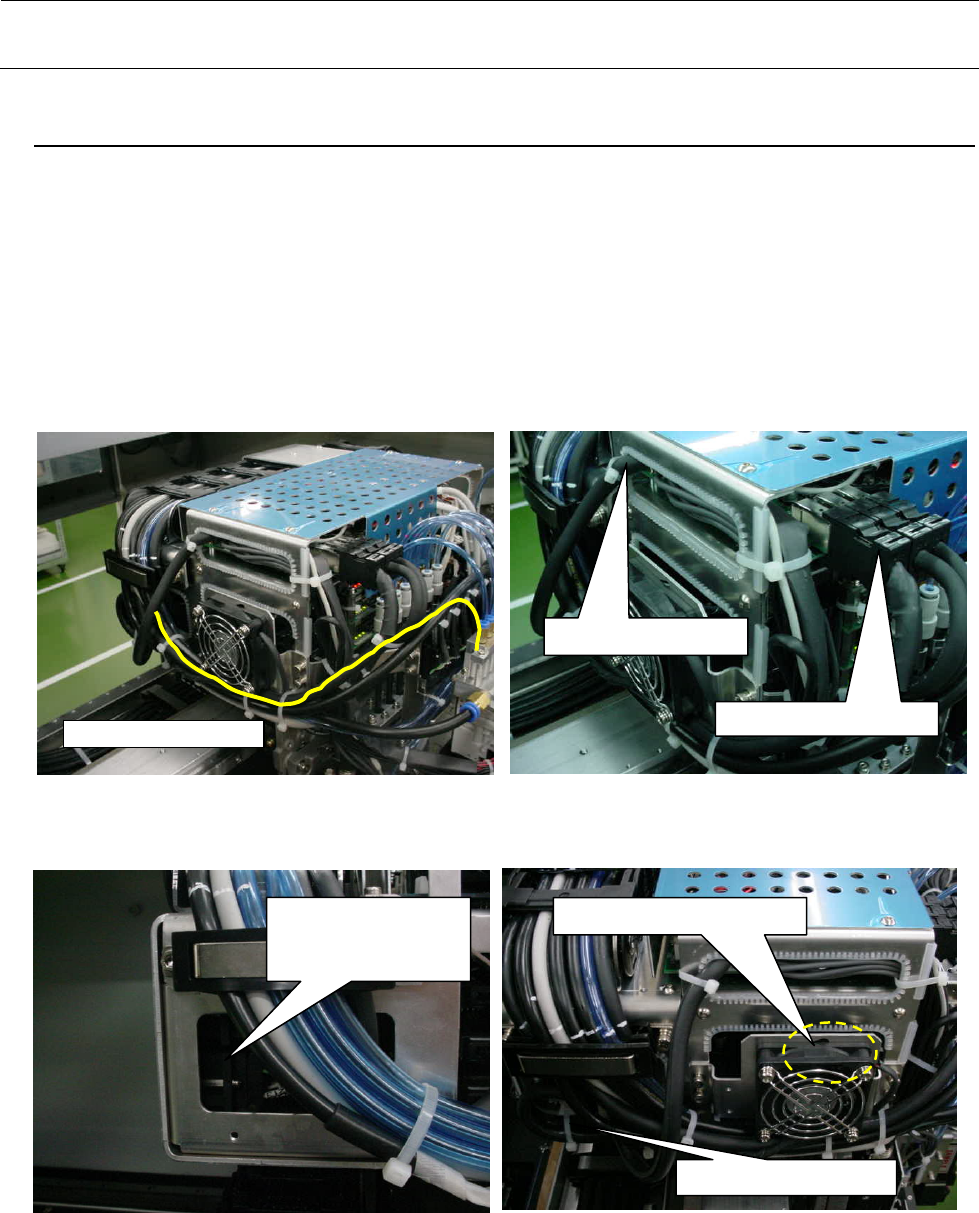

图1-8-8-1 图1-8-8-2
图1-8-8-3 图1-8-8-4
· 参照上图夹紧各电缆线。夹紧时，不要强行弯曲电缆线或施加负荷。特别是光缆，应小心操作。
CN801, CN802, CN808
摄像机电缆线
（
CN805
）
1394 机器人电缆线路线
X 标
尺传
感器（CN175）
OPTICAL FIBER CABLE 7M
CN213A,B、CN214A,B
CN211A,B、CN212A,B
电源
Rev 1.0
维修调整要领书
2-1

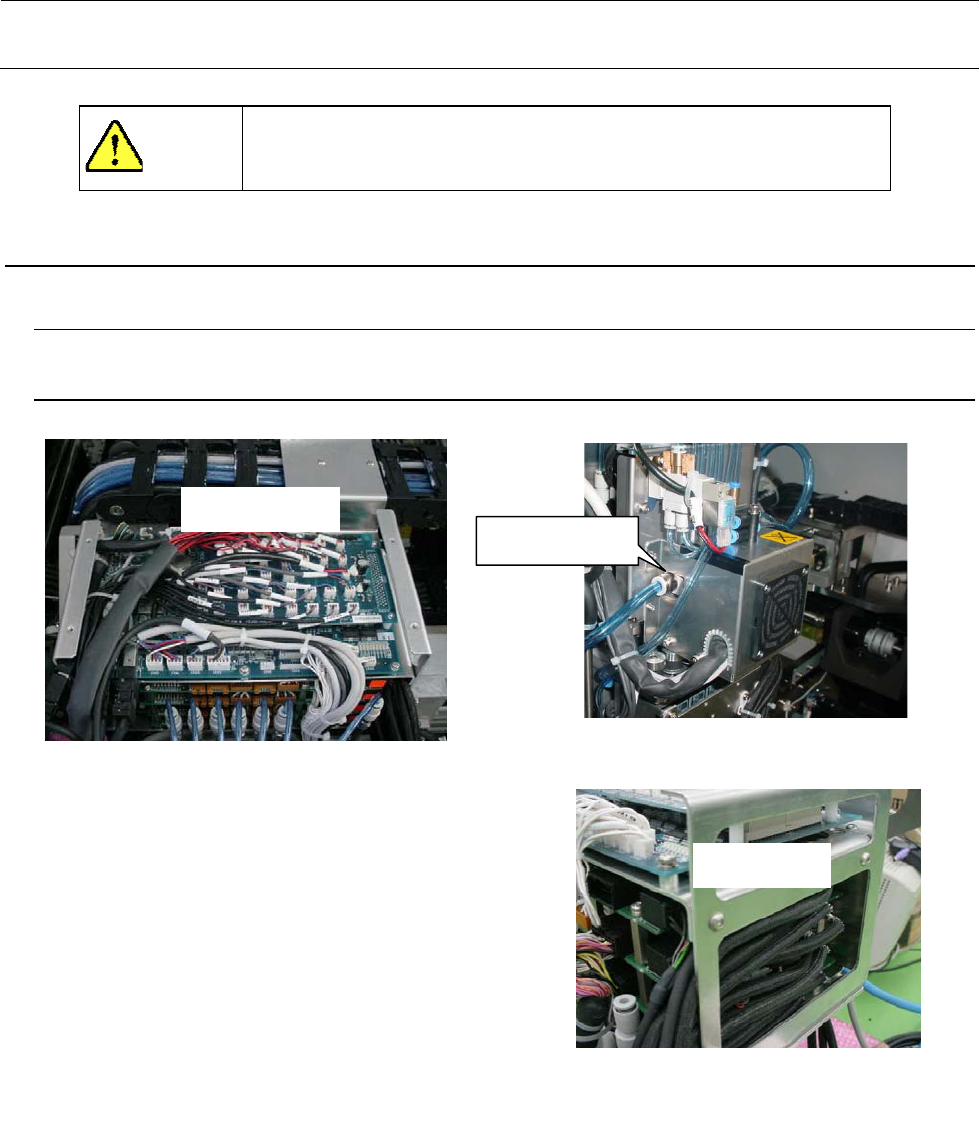

为了防止突然的起动造成事故，请关掉电源之后再进行操作。
2 贴装头装置
2-1．贴装头装置的更换和更换后的调整
2-1-1．LNC60 贴装头
１) 放出主体空气。
２) 取下贴装头顶盖。（4 颗安装螺钉）
３) 从贴装头主电路板中拔下喷射器的电磁阀线
束、真空传感器线束。
４) 卸下通向喷射器的 φ4、φ8 气管。
５) 卸下喷射器托架。（4 颗安装螺钉）
６) 从伺服放大器电路板上拆下 Z、θ 马达线束。
７) 将 Z 传感器托架从贴装头部分卸下。
８) 拆下 HMS 的中继插接器。如果有 BMR，取下光
缆。
拆下 LNC60
图 2-1-1
贴装头主电路板
Zθ 马达线束
危险
图 2-1-2
喷射器托架
图 2-1-3
９)
的编码器、1394 电缆线及磁尺放大器部分。
１０) 从贴装头提升气缸用的管接头 Y 上拆下 φ4 气管。
１１) 卸下气缸。（参照 2-5 项）
１２) 请用手压住以免贴装头落下，同时取下 M5×M16 有头螺钉（6 颗）。
１３) 请拔出 2 根平行销，将贴装头抬起，不要碰到其他元件。
１４) 装配请按相反的步骤进行。
※ 给贴装头安装螺钉（6 颗）涂敷粘结剂 LOCTITE242 后，请以安装扭矩 7.0Nm 进行固定。
※ 各马达插头请参照位置标签进行连接。
