Rev 1.0
维修调整要领书
3-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
3 贴装头周边

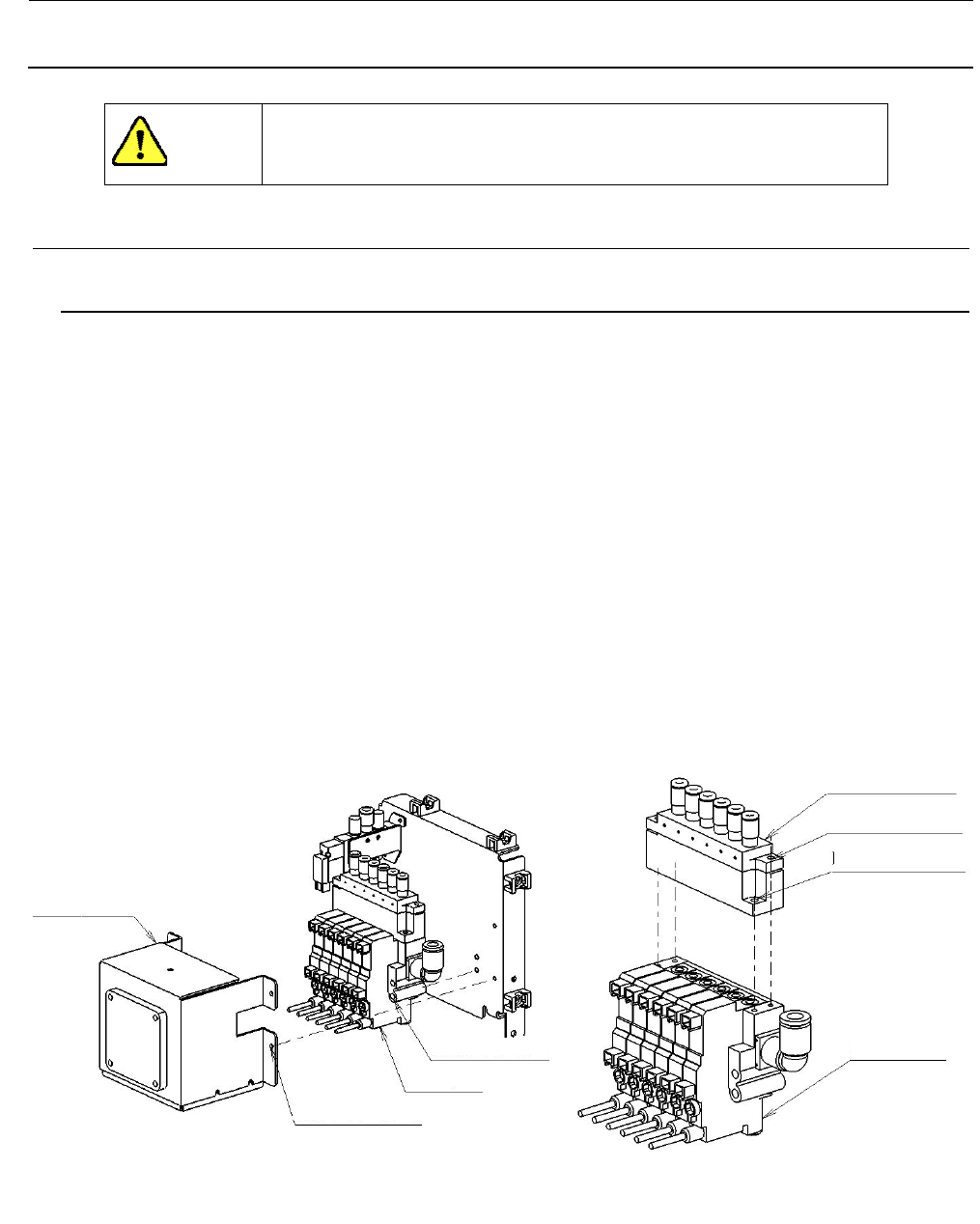

3-1．推顶器的更换
降低主体的原压力，进行更换。
电磁阀、压力传感器因为插头类型的不同，请不要连接错误，更换后请用手动控制的贴装头真空和鼓风
装置ＯＮ／ＯＦＦ进行确认。
注） 请不要弄丢电磁阀的里面有油封、压力传感器的Ｏ形环等零件。
１） 请卸下贴装头顶盖，从电路板上拆下连接器。
２） 请卸下喷射器护罩，拆下喷射器。
３） 请松开过滤器箱的安装螺钉，更换喷射器。
４） 请按相反的操作顺序进行安装。
请确认各 O 形环已嵌入，并检查有无漏气。
过滤器箱
安装螺钉 M330
安装螺钉 M310
喷射器护罩
安装螺钉 M435
喷射器组
喷射器
安装螺钉 M36
图 3-
1-1 图 3-1-2
Rev 1.0
维修调整要领书
3-2

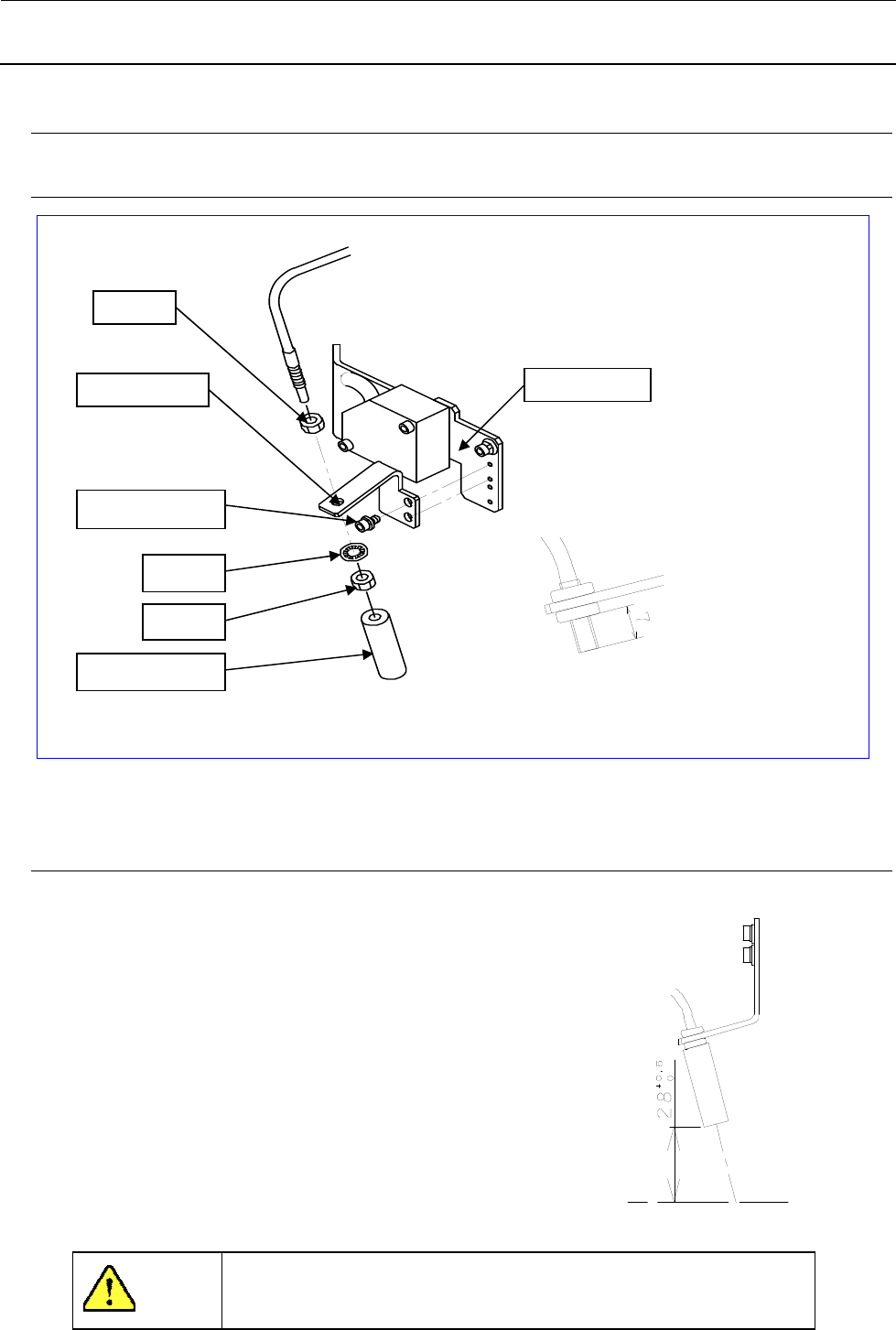

3-2．坏标记传感器的更换
3-2-1．
传感器部
光学纤维使用附属的螺母、垫片，固定为图示尺寸后，安装广角镜头。
3-2-2．传感器高度的调整
把坏标记传感器向CAL部上移动，把坏标记传感器面和CAL部上
面的距离调整为 28
0
+05
mm，拧松ｃａｐ（２处），移动BM镜头架，调
整到规定值。
调整后，请用ｃａｐ固定好。
安装后，输入 MS 参数中的坏板标记传感器偏差。
（输入请参照ＭＳ参数。）
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也
不要把脸和头靠近装置。
螺母
图 3-2-1 坏标记传感器的更换
CALﾌﾞﾛｯｸ
上面
BM 镜头架
Cａｐ
CAL 部
上部
注意
HMS 托架
M3×6cap（×2）
BM 架
垫片
螺母
光学纤维镜头
Rev 1.0
维修调整要领书
3-3
3-2-3．放大器部
左 OCC 摄像机组
摄像机托架
坏标记传感器
放大器
F70R
带垫片六角孔
螺栓
M3×6 2 个
图 3-
2-3 F70R 放大器
3-2-4．光学纤维往放大器的安装
把光学纤维有凸起侧插进放大器的没有ＬＥＤ侧。插到最里面之后，放倒锁紧杆，确认光学纤维装置不
能拔出来。
图 3-2-4 光学纤维装置的安装
锁紧杆
凸起部
光学纤维装置
放大器
F70R
