Rev 1.0 维修调整要领书 3-4 3-2-5 ． 坏标记传感器组件的 开关设定 请按照工厂出货时的设定使用 。 图 3-2- 5 开关设定 3-3 ． HMS 的更换 3-3-1 ． HMS 头部的更换 图 3-3- 1 HMS 头部的更换 六角孔螺栓 （×2） 安装孔位置在上侧 （下侧用于 KE -2080/2080 R ） T= 示教模式 L ＝点灯动作 电子可变阻抗位置 8 ＝最大感度 模式开关 → RUN
Rev 1.0
维修调整要领书
3-3
3-2-3．放大器部
左 OCC 摄像机组
摄像机托架
坏标记传感器
放大器
F70R
带垫片六角孔
螺栓
M3×6 2 个
图 3-
2-3 F70R 放大器
3-2-4．光学纤维往放大器的安装
把光学纤维有凸起侧插进放大器的没有ＬＥＤ侧。插到最里面之后，放倒锁紧杆，确认光学纤维装置不
能拔出来。
图 3-2-4 光学纤维装置的安装
锁紧杆
凸起部
光学纤维装置
放大器
F70R
Rev 1.0
维修调整要领书
3-4
3-2-5．坏标记传感器组件的开关设定
请按照工厂出货时的设定使用。
图 3-2-5 开关设定
3-3．HMS的更换
3-3-1．
HMS头部的更换
图 3-3-1 HMS 头部的更换
六角孔螺栓（×2）
安装孔位置在上侧
（下侧用于 KE-2080/2080R）
T=示教模式
L＝点灯动作
电子可变阻抗位置
8＝最大感度
模式开关
→RUN
Rev 1.0
维修调整要领书
3-5
3-3-2．放大器的更换
放大器固定到放大器部位后，请确认它稍有移动也不脱落。

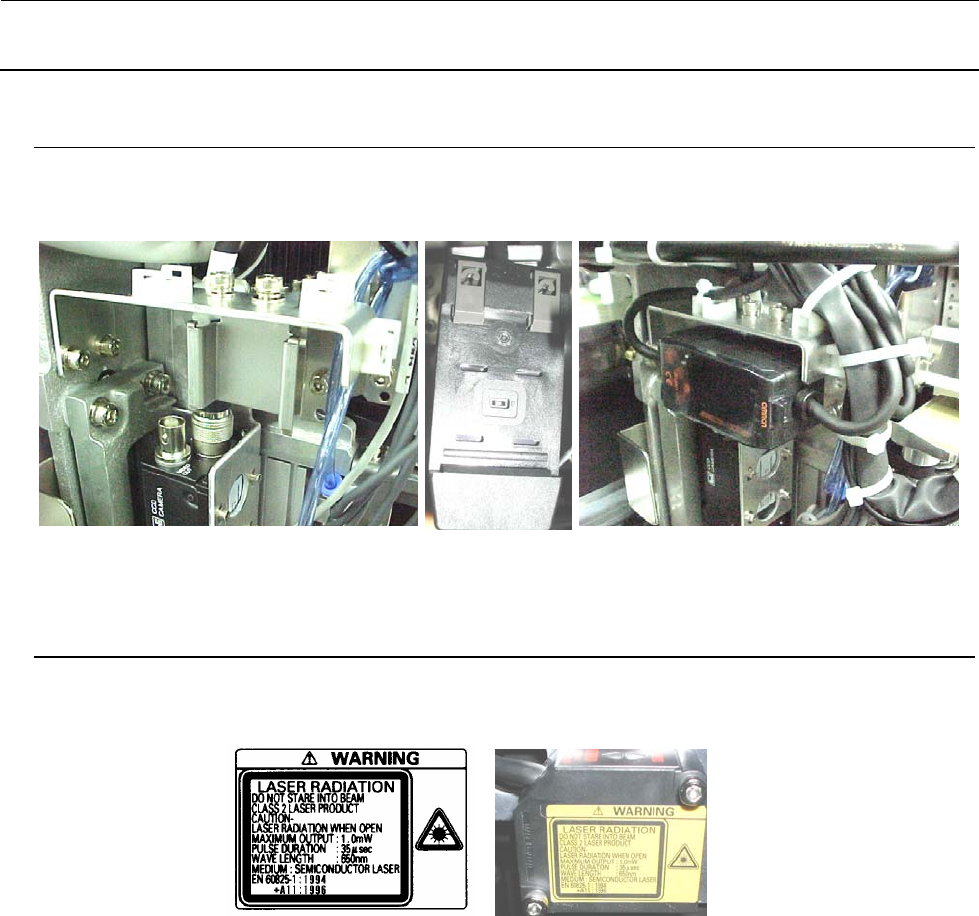

图 3-3-2 更换放大器（左：放大器架／中：放大器背面／右：安装放大器后）
3-3-3．贴标签
请把标签脱脂后贴到贴标签部位。
图 3-3-3 更换放大器（左：标签／右：贴了标签后）
