Rev 1.0 维修调整要领书 3-7 3-4 ． 贴装头电路板的更换 3-4-1 ． 贴装头主电路板的更 换 图 3-4- 1 贴装头主电路板的更换 贴装头主电路板在出库时都是调整好的，所以不需要进行调整作业。 如有故障，请按照“ 14-8 章贴装头装置 贴装头部基板的调整”进行检查。 圆螺纹螺钉 （ ×4 ） 贴装头顶盖 圆头小螺丝（× 6 ） 贴装头主电路板组
Rev 1.0
维修调整要领书
3-6
3-3-4．HMS高度调整
在 CAL 部上移动 HMS 传感器，传感器下面到 CAL 部上面的距离为４０±０．２ｍｍ。请拧松 2 处的盖子，
调整到规定值。此时，ＦＡＲ灯和ＮＥＡＲ灯均亮灯，请进行确认。调整后，用 2 处的固定盖进行固定。
ＮＥＡＲ灯
ＦＡＲ灯
表示明灯点灯状态
NEAR/FAR 两点灯：测量中心距离±1mm
CAL 部上面
NEAR 点灯：测量范围内近距离方面
FAR 点灯：测量范围内近距离方面
NEAR/FAR 两亮灭：测量范围外
调整后，请输入ＭＳ参数，ＨＭＳ偏差值。输入请参照ＭＳ参数。
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也
不要把脸和头靠近装置。
注意
Rev 1.0
维修调整要领书
3-7
3-4．贴装头电路板的更换
3-4-1．贴装头主电路板的更换

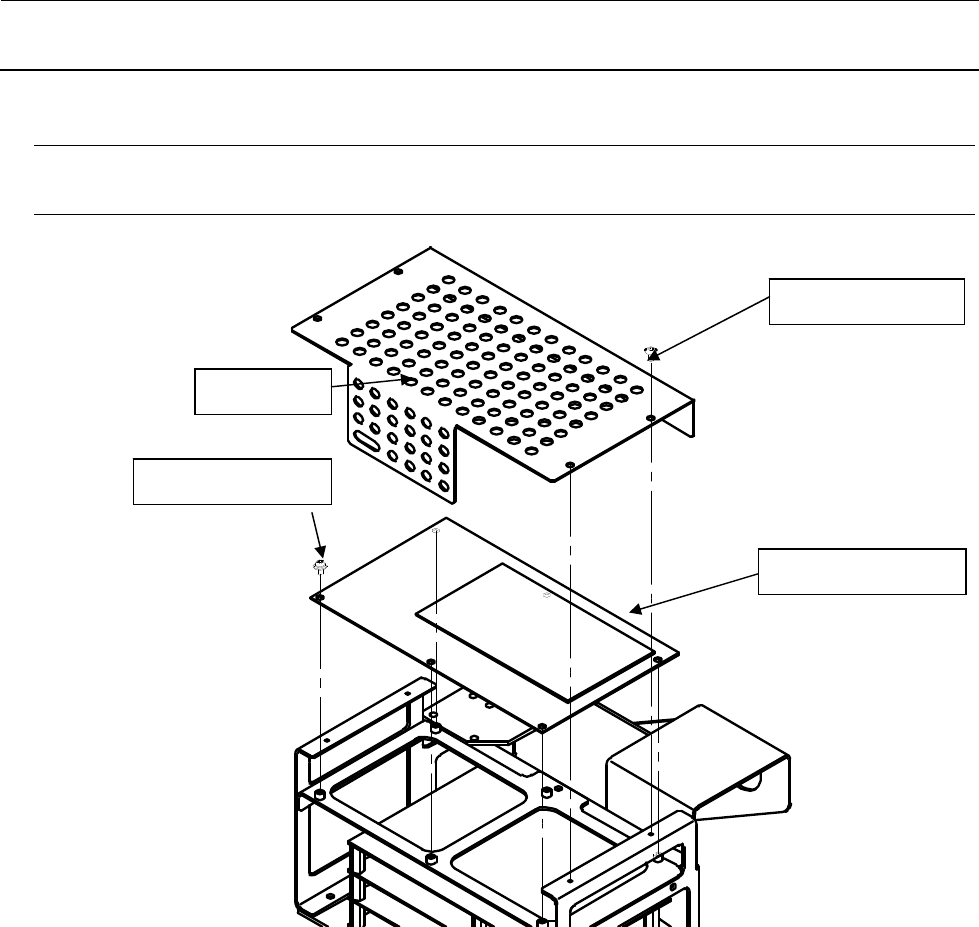

图 3-4-1 贴装头主电路板的更换
贴装头主电路板在出库时都是调整好的，所以不需要进行调整作业。
如有故障，请按照“14-8 章贴装头装置 贴装头部基板的调整”进行检查。
圆螺纹螺钉（×4）
贴装头顶盖
圆头小螺丝（×6）
贴装头主电路板组
Rev 1.0
维修调整要领书
3-8
更换贴装头主电路板和伺服放大器电路板时，请切断图 3-4-2 所示的束线带，使各线束不受到负载，
然后再拆下更换。
并且，请注意不要对连接器根部施加 60°以上弯曲负载。
多次的弯曲负载有可能造成断线。
60°

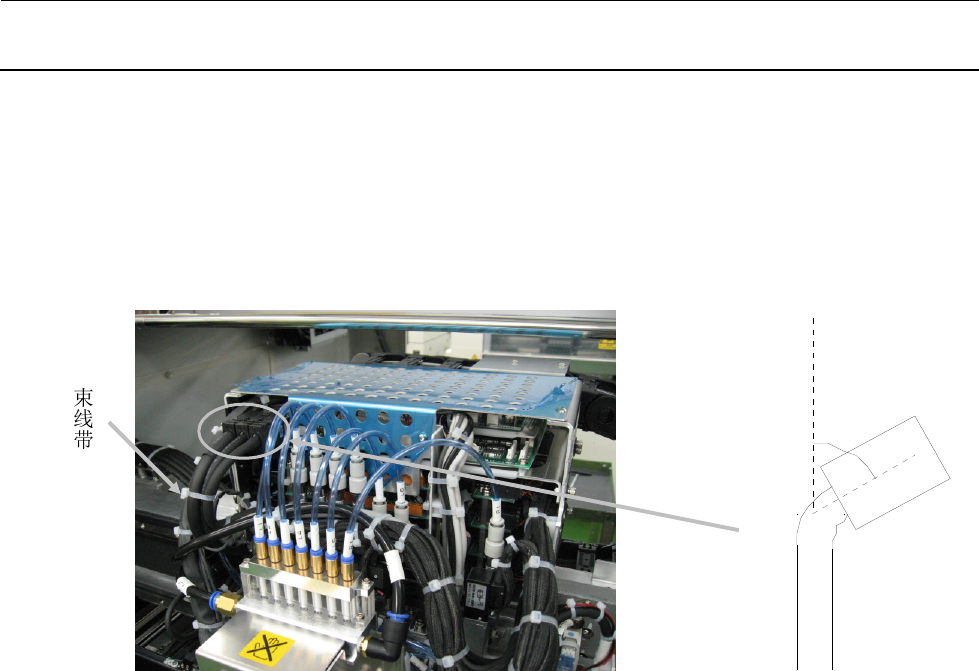

图 3-4-2 贴装头部电路板配置图 图 3-4-3 放大图
