Rev 1.0 维修调整要领书 4-5 ※ 偏光滤光镜的调整 １） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上 。 ２） 拧松固定螺丝，转动照明滤光镜 Ｕ 支架，在画面最亮的状态进行固定 。 ３） 在最亮的状态，把 ＯＣＣ 照明标牌如图所示贴好 。 图 4-4-2 滤光镜位置调整及照明标签的粘贴 狭缝 注意 调整后，如果照明滤光镜 U 支架的狭缝位置偏移 90 度，请转动透镜滤光镜 90 度后重新调整偏光滤光镜，使狭缝的位置与图 …
Rev 1.0
维修调整要领书
4-4
4-4．滤光镜的更换
１） 按照 OCC 更换配件的要领，从贴装头板卸下照明配件。
２） 卸下带垫片六角孔螺栓、环、平头螺丝，再卸下照明滤光镜Ｕ支架、滤光镜、导板。
３） 卸下平螺丝，更换滤光镜。
４） 安装时，请按照相反的顺序安装。
５） 更换后，进行偏光滤光镜、ＯＣＣ照明的调整。（参照 4-7 更换后的重新调整一览）
图 4-4-1 滤光镜的更换
平头螺丝（×
2）平螺丝（×4）
带垫片六角孔螺栓（×1）
环（×1）
照明滤光镜
U
支架（×
1）
滤光镜（×1）
导板（×1）
Rev 1.0
维修调整要领书
4-5
※偏光滤光镜的调整
１） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上。
２） 拧松固定螺丝，转动照明滤光镜Ｕ支架，在画面最亮的状态进行固定。
３） 在最亮的状态，把ＯＣＣ照明标牌如图所示贴好。
图 4-4-2 滤光镜位置调整及照明标签的粘贴
狭缝
注意
调整后，如果照明滤光镜 U 支架的狭缝位置偏移 90 度，请转动透镜滤光镜
90 度后重新调整偏光滤光镜，使狭缝的位置与图 4-4-2 的朝向相同。
Rev 1.0
维修调整要领书
4-6

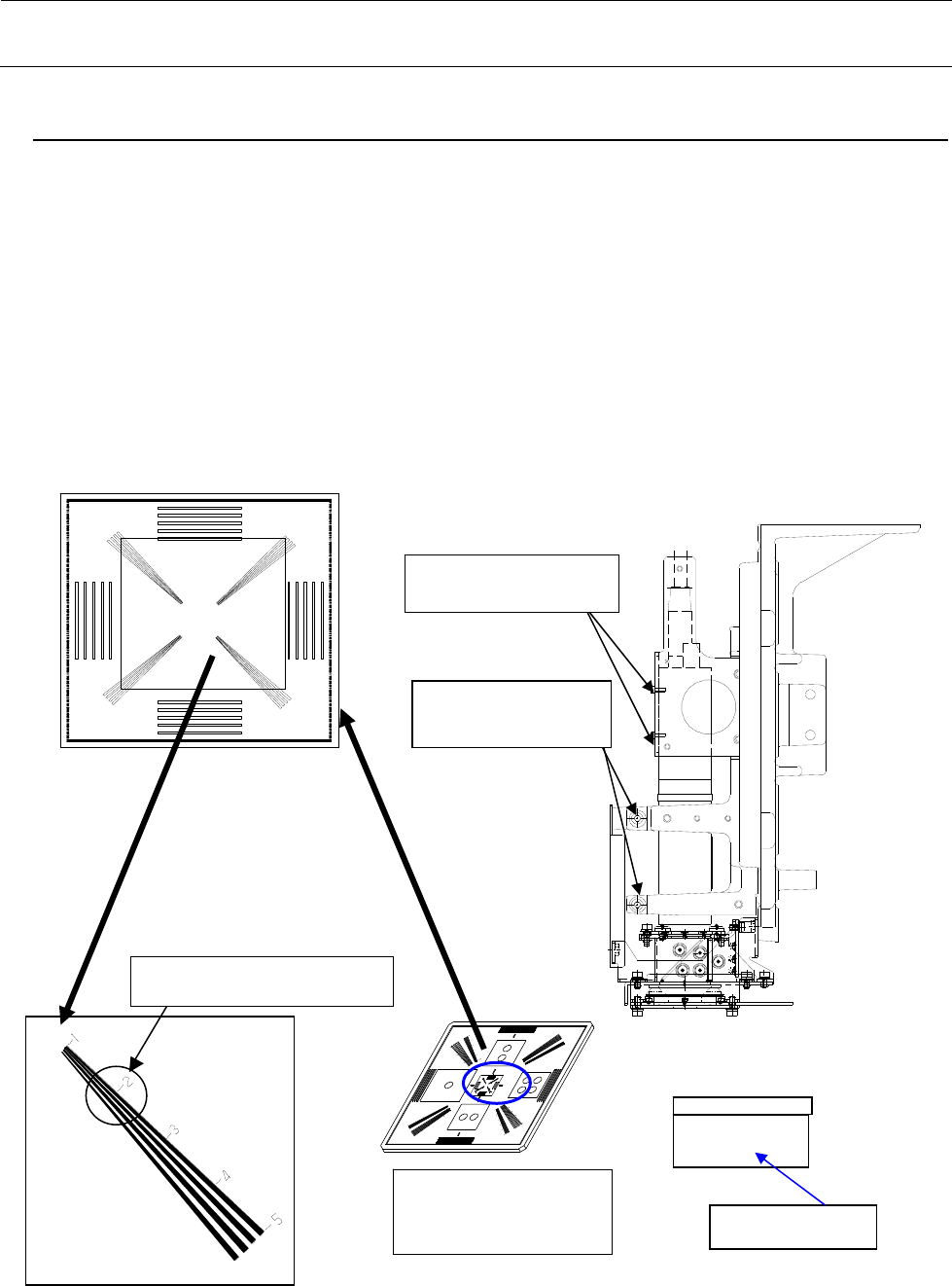

4-5．对焦调整
＜程序＞
①把摄像机调整夹具放到 CAL 部上面，把蚀刻面朝下。
②拧松固定摄像机的六角孔螺栓①和②（共６处），上下移动摄像机，固定到可以清楚地看见蚀刻的
「２」的线（参照下图）的位置。
如果将偏光滤光片调整到刻度 0（暗）位置，线就容易看得出。调整后，请恢复到刻度 5（明亮）。
①六角孔螺栓（×4）
②带垫片的六角孔
螺栓（
×4）
「2」周线应清楚地看得到。
CAL 部
(T110)
摄像机调节夹具
E2106998000
