Rev 1.0 维修调整要领书 5-8 5-6 ． IN/OUT 传感器的更换 Ａ 部 、Ｂ 部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。 ② ③ ① ⑤ ④ Ｂ Ａ 右侧传感器 ② ① ④ ⑤ ③ Ａ Ｂ 左侧传感器 图 ５－６－１ 图 ５－６－２ ① - SIDE_SENSOR_BRACKET_ASM (L, R) ② 40002208 IN_SENS_ASM ③ 40002210 OUT_SENS_A…
Rev 1.0
维修调整要领书
5-7

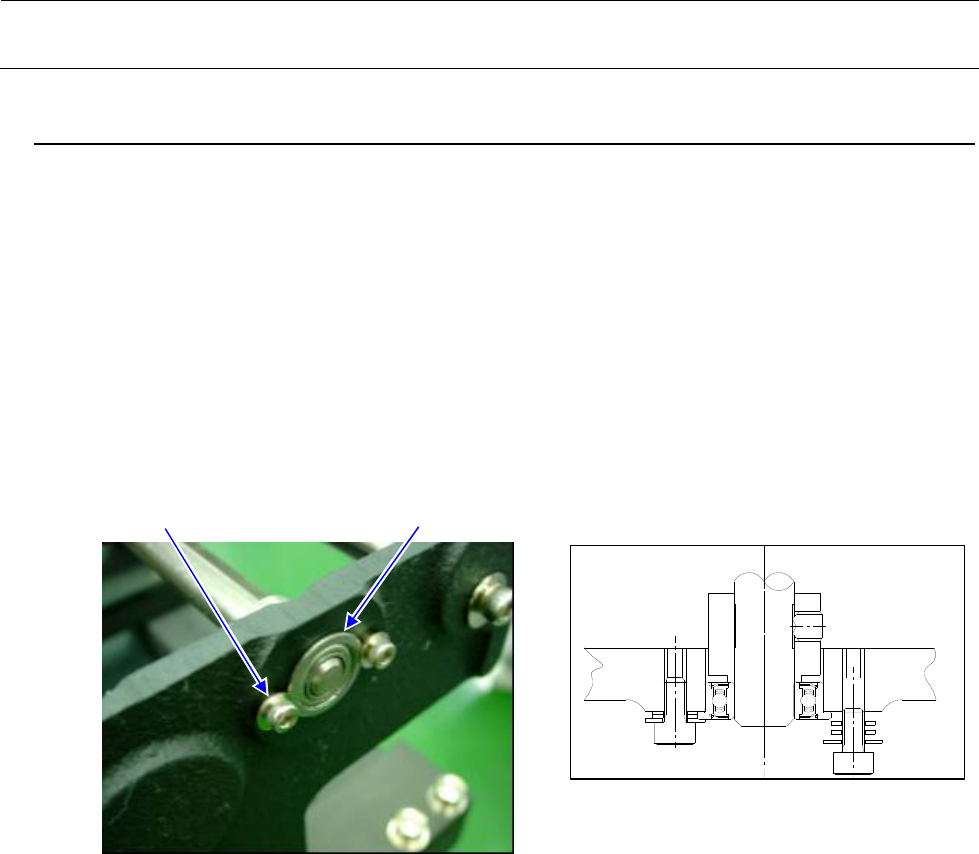

5-5-2．传送电动机用同步皮带的更换
1） 要更换 IN/OUT 电动机的同步皮带时，依照【5-3】的步骤 2）卸下同步皮带；更换 CENTER 电
动机的同步皮带时，依照【5-4】的步骤 2）。
2） 拆下从动侧轨道架的轴承固定螺丝①，卸下轴承②。
注）固定螺丝使用 3 片垫圈。卸下时请注意不要丢失
3） 将驱动轴拔出到从动轨道侧，更换皮带。
4） 将驱动轴插入基准轨道侧，按相反的步骤组装限轴承。
5） 更换 IN/OUT 电动机的同步皮带时，依照【5-3】步骤 6）、7）调整皮带的张力；更换 CENTER
电动机的同步皮带时，依照【5-4】步骤 6）_①～⑤。
① ②
图５－５－２
Rev 1.0
维修调整要领书
5-8

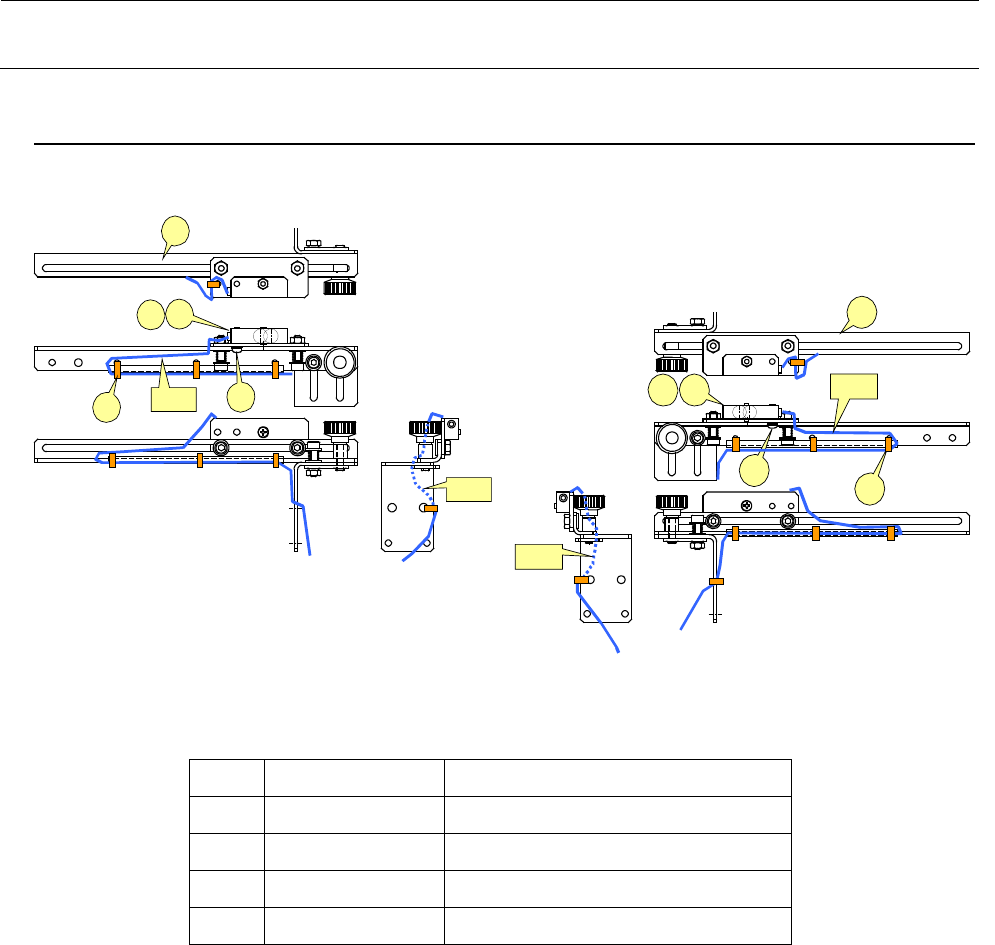

5-6．IN/OUT传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
②
③
①
⑤
④
Ｂ
Ａ
右侧传感器
②
①
④
⑤
③
Ａ
Ｂ
左侧传感器
图５－６－１
图５－６－２
①
- SIDE_SENSOR_BRACKET_ASM (L, R)
② 40002208 IN_SENS_ASM
③ 40002210 OUT_SENS_ASM
④ SL4031291SC SCREW
⑤ EA9500B0000 CABLE_BAND
＜灵敏度调整＞
此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。
把黑色轧花基板(无光泽)放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢
地向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
Rev 1.0
维修调整要领书
5-9

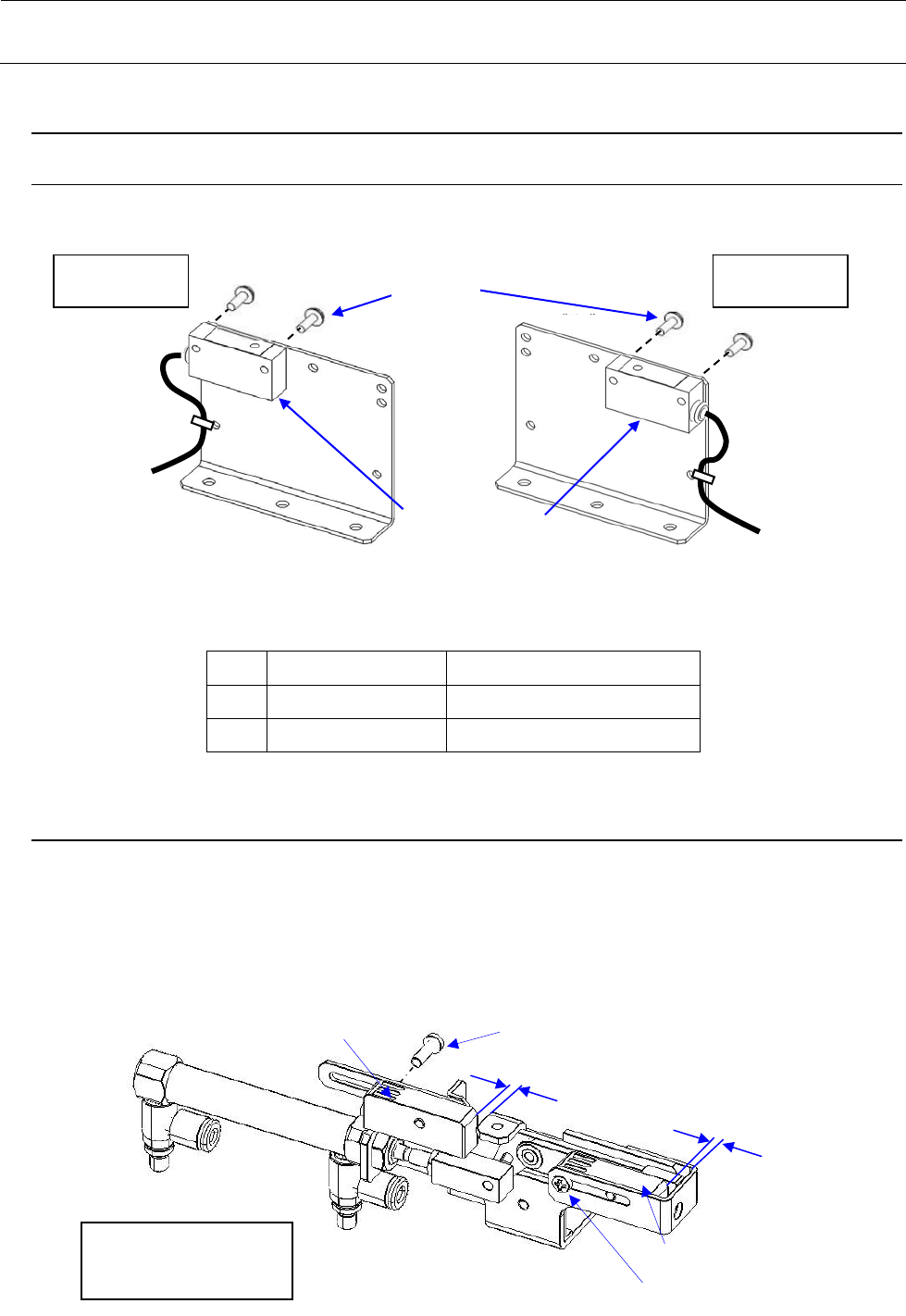

5-7．WAIT/STOP/C-OUT传感器的更换
5-7-1．WAIT传感器的更换（选购品）
1）WAIT 传感器根据流动方向按下图所示装配。
5-7-2．STOP传感器/C-OUT传感器的更换（选购品）
1）拆下①螺丝，卸下②STOP 传感器。
2）拆下③螺丝，卸下④C-OUT 传感器。
3）更换各传感器。
4）传感器的组装位置分别是 a=4±0.2mm、b=3.4±0.2mm。（参照下图）
① 40137543 WAIT SENSOR ASM
② SL4031091SC SCREW M3 L=10
③ EA9500B0000 CABLE BAND
左→右流向 右→左流向
图５－７－１－１
①WAIT 传感器
②螺丝
（右→左流向：
对称）
左→右流向
①螺丝
③螺丝
④C-OUT 传感器
b=3.4±0.2mm
图５－７－２－１
a=4±0.2mm
②STOP 传感器
