Rev 1.0 维修调整要领书 5-9 5-7 ． WAIT/STOP/C-OUT 传感器的更换 5-7-1 ． WAIT 传感器的更换（选购品） 1 ） WAIT 传感器根据流动方向按下图所示装配。 5-7-2 ． STOP 传感器 /C-OUT 传感器的更换（选购品） 1 ）拆下 ① 螺丝，卸下 ②STOP 传感器。 2 ）拆下 ③ 螺丝，卸下 ④C-OUT 传感器。 3 ）更换各传感器。 4 ）传感器的组装位置分别是 a=4 ± …
Rev 1.0
维修调整要领书
5-8
5-6．IN/OUT传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
②
③
①
⑤
④
Ｂ
Ａ
右侧传感器
②
①
④
⑤
③
Ａ
Ｂ
左侧传感器
图５－６－１
图５－６－２
①
- SIDE_SENSOR_BRACKET_ASM (L, R)
② 40002208 IN_SENS_ASM
③ 40002210 OUT_SENS_ASM
④ SL4031291SC SCREW
⑤ EA9500B0000 CABLE_BAND
＜灵敏度调整＞
此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。
把黑色轧花基板(无光泽)放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢
地向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
Rev 1.0
维修调整要领书
5-9
5-7．WAIT/STOP/C-OUT传感器的更换
5-7-1．WAIT传感器的更换（选购品）
1）WAIT 传感器根据流动方向按下图所示装配。
5-7-2．STOP传感器/C-OUT传感器的更换（选购品）
1）拆下①螺丝，卸下②STOP 传感器。
2）拆下③螺丝，卸下④C-OUT 传感器。
3）更换各传感器。
4）传感器的组装位置分别是 a=4±0.2mm、b=3.4±0.2mm。（参照下图）
① 40137543 WAIT SENSOR ASM
② SL4031091SC SCREW M3 L=10
③ EA9500B0000 CABLE BAND
左→右流向 右→左流向
图５－７－１－１
①WAIT 传感器
②螺丝
（右→左流向：
对称）
左→右流向
①螺丝
③螺丝
④C-OUT 传感器
b=3.4±0.2mm
图５－７－２－１
a=4±0.2mm
②STOP 传感器
Rev 1.0
维修调整要领书
5-10
① SM4031001SN SCREW M3 L=10
② 40002214 STOP SENS ASM
③ SM4031001SN SCREW M3 L=10
④ 40002235 C.OUT_SENS_ASM
⑤ EA9500B0000 TIE BAND

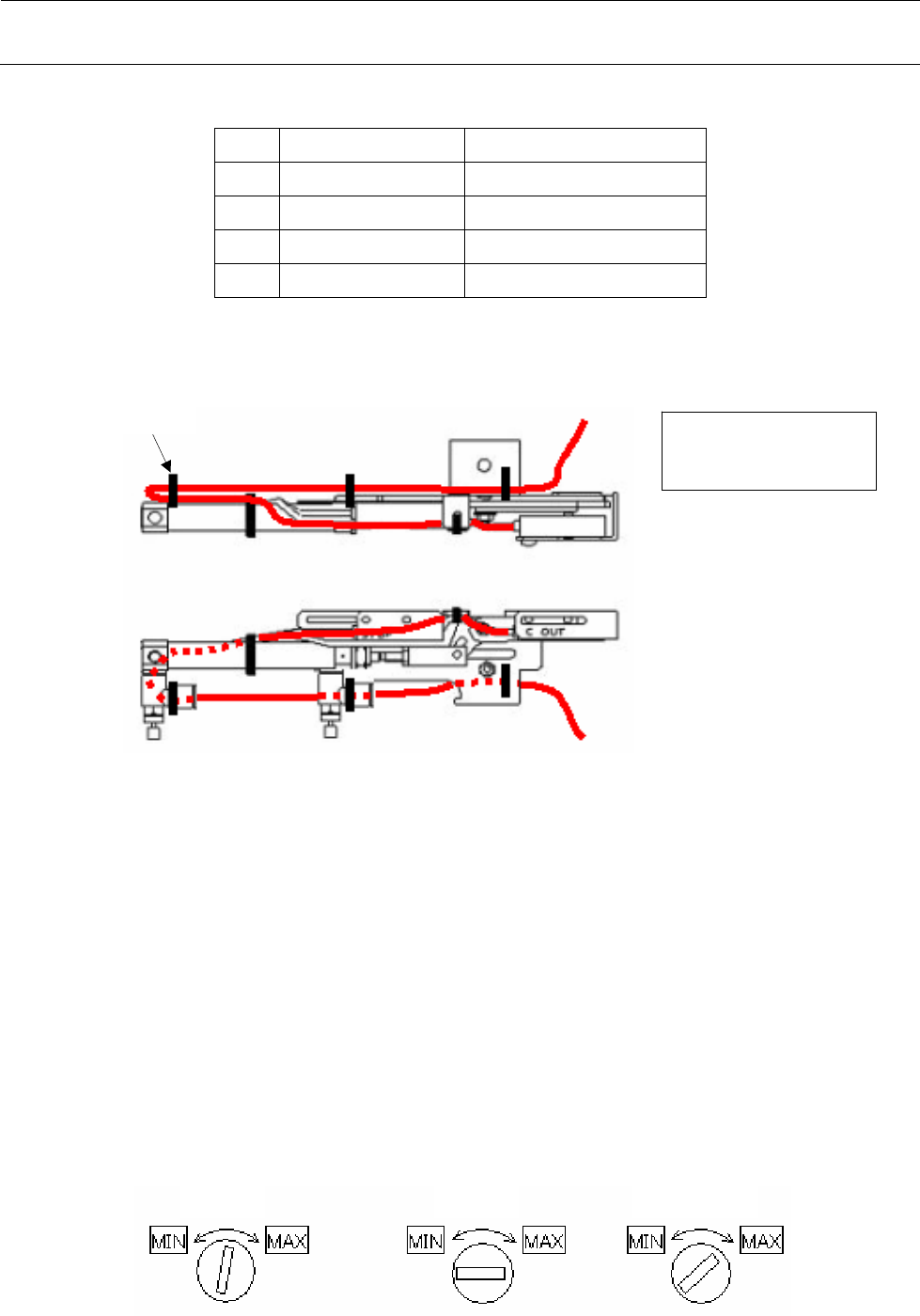

5）按图 5-7-2-2 所示对电缆进行配线。
⑤束线带
左→右流向
（右→左流向：对称）
图５－７－２－２
6）传感器灵敏度调整按如下方法进行。
① 放置玻璃环氧树脂线路板，把调整螺丝依 MIN→MAX 方向缓慢转动，到传感器达到 ON 的地
方停止。（图 5-7-2-3 的位置 A）
② 把轴移动到制动器的正上方。在该状态下把调整螺丝依 MAX→MIN 方向缓慢转动，到传感器
达到 ON 的地方停止。（图 5-7-2-3 的位置 B）
传感器的动作确认在接通电源后于“手动控制”→“传送个别控制”的画面上进行。
X 轴的确认可用贴装头示教在Ｙ坐标(14mm～75mm)之间移动进行。
③ 设定调节螺栓，使之处于位置 A、位置 B 的中间。
②位置 B ③设定位置
①位置 A
图５－７－２－３
