Rev 1.0 维修调整要领书 5-10 ① SM4031001SN SCREW M3 L=10 ② 40002214 STOP SENS ASM ③ SM4031001SN SCREW M3 L=10 ④ 40002235 C.OUT_SENS_ASM ⑤ EA9500B0000 TIE BAND 5 ）按图 5-7-2-2 所示对电缆进行配线。 ⑤ 束线带 左→右流向 （右→左流向： 对称） 图 ５－７－２－２ 6 ）传感器灵敏度调…
Rev 1.0
维修调整要领书
5-9
5-7．WAIT/STOP/C-OUT传感器的更换
5-7-1．WAIT传感器的更换（选购品）
1）WAIT 传感器根据流动方向按下图所示装配。
5-7-2．STOP传感器/C-OUT传感器的更换（选购品）
1）拆下①螺丝，卸下②STOP 传感器。
2）拆下③螺丝，卸下④C-OUT 传感器。
3）更换各传感器。
4）传感器的组装位置分别是 a=4±0.2mm、b=3.4±0.2mm。（参照下图）
① 40137543 WAIT SENSOR ASM
② SL4031091SC SCREW M3 L=10
③ EA9500B0000 CABLE BAND
左→右流向 右→左流向
图５－７－１－１
①WAIT 传感器
②螺丝
（右→左流向：
对称）
左→右流向
①螺丝
③螺丝
④C-OUT 传感器
b=3.4±0.2mm
图５－７－２－１
a=4±0.2mm
②STOP 传感器
Rev 1.0
维修调整要领书
5-10
① SM4031001SN SCREW M3 L=10
② 40002214 STOP SENS ASM
③ SM4031001SN SCREW M3 L=10
④ 40002235 C.OUT_SENS_ASM
⑤ EA9500B0000 TIE BAND
5）按图 5-7-2-2 所示对电缆进行配线。
⑤束线带
左→右流向
（右→左流向：对称）
图５－７－２－２
6）传感器灵敏度调整按如下方法进行。
① 放置玻璃环氧树脂线路板，把调整螺丝依 MIN→MAX 方向缓慢转动，到传感器达到 ON 的地
方停止。（图 5-7-2-3 的位置 A）
② 把轴移动到制动器的正上方。在该状态下把调整螺丝依 MAX→MIN 方向缓慢转动，到传感器
达到 ON 的地方停止。（图 5-7-2-3 的位置 B）
传感器的动作确认在接通电源后于“手动控制”→“传送个别控制”的画面上进行。
X 轴的确认可用贴装头示教在Ｙ坐标(14mm～75mm)之间移动进行。
③ 设定调节螺栓，使之处于位置 A、位置 B 的中间。
②位置 B ③设定位置
①位置 A
图５－７－２－３
Rev 1.0
维修调整要领书
5-11

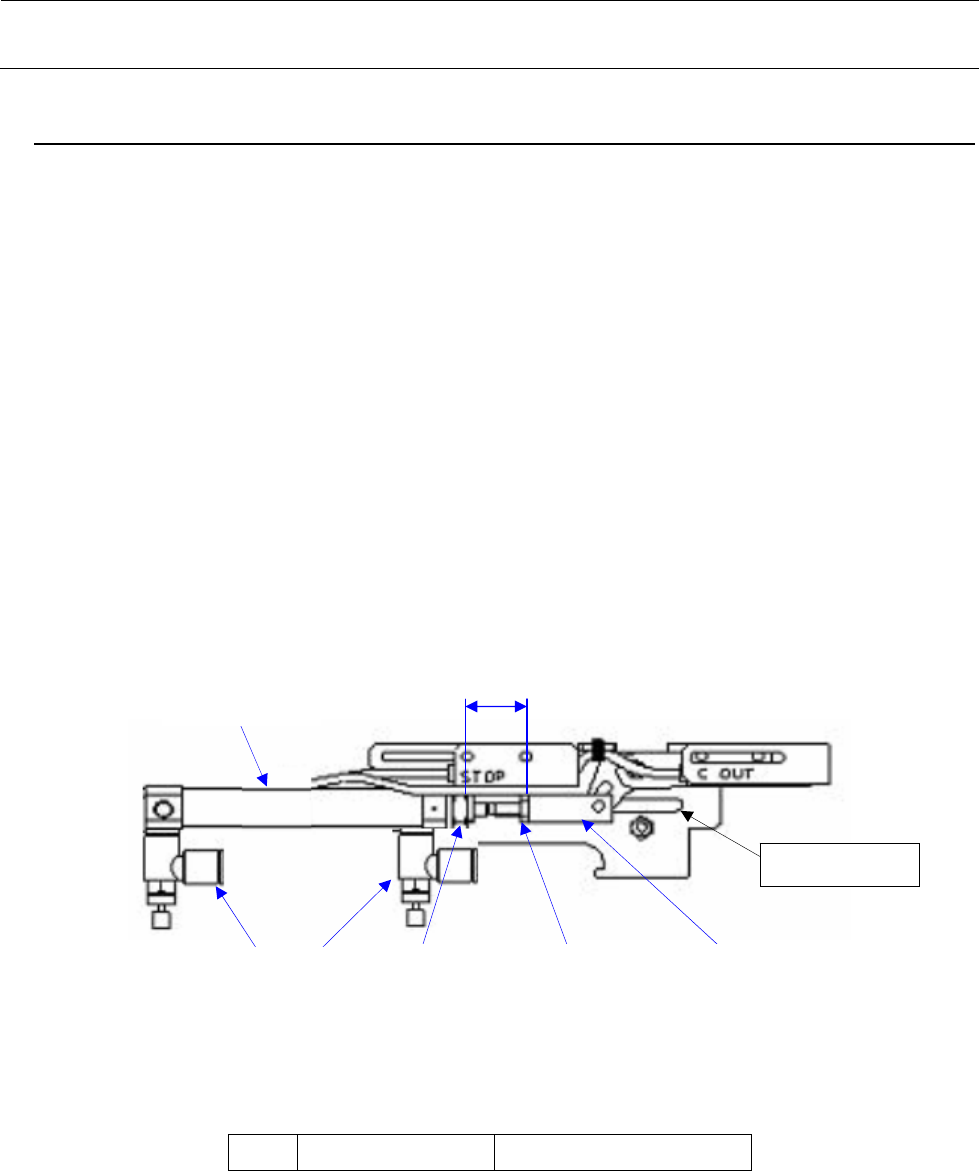

5-8．止动器缸筒的更换
1）拧松③杆前端螺母。
2）卸下②安装用螺母。
3）转动①气缸筒的轴部，从④止动器卡头上卸下①气缸。
4）卸下⑤速度控制器(2 个)。
5）请按照（4）～（1）的顺序进行组装。
此时，请注意①气缸筒和止动器架的长孔应该在一条直线上，动作顺畅。
请在气缸螺栓部分涂上锁定漆 277。
从②安装用螺母的端面到④止动器卡头的端面的距离如下图所示那样安装。
并且，组装时要使②装配螺母端面至④限动器卡头端面的距离约为 15mm。
6）调整速度控制器。
从全闭开 2 圈。
7）组装后，接入空气（0.50Mpa），确认动作是否顺畅。
③杆前端螺母
止动器架的长孔
④止动器卡头
①气缸筒
②安装用螺母
※涂上锁定漆 277
⑤速度控制器
图５－８－１
①
PA1002005A0 气缸筒
