Rev 1.0 维修调整要领书 5-13 5-10 ． 减压阀的更换 卸下配管用软管，卸下 ② 螺丝，更换 ① 减压阀 。 压力调整值如下 。 ０．５０ＭＰａ(±0.05MPa) ① 减压阀 ② 螺丝 图 ５－１０－１
Rev 1.0
维修调整要领书
5-12

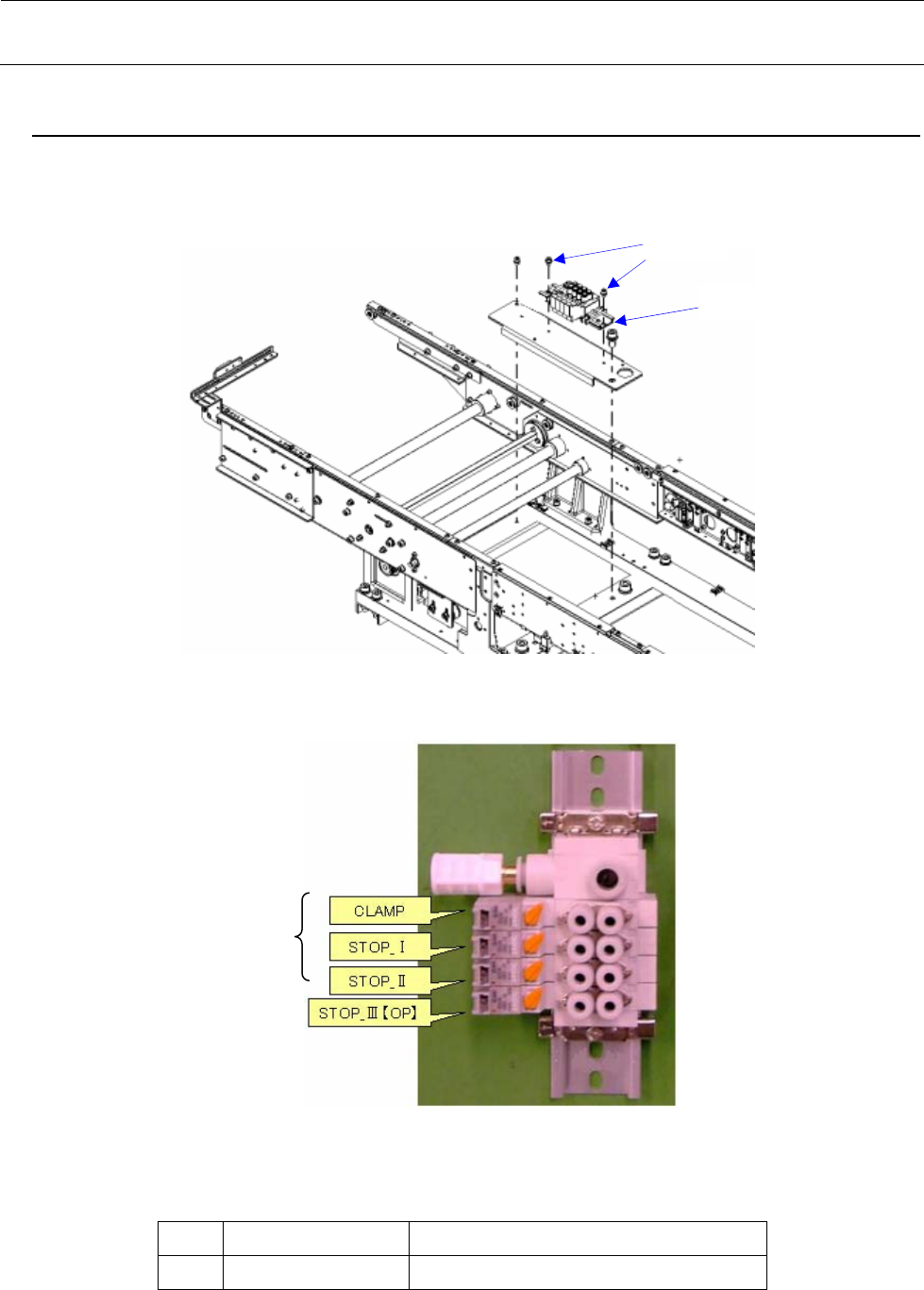

5-9．传送电磁阀的更换
卸下配管用软管，卸下①螺丝，更换②电磁阀。
※③是 1500mm 电路板对应的选配件
①螺丝
②电磁阀
图５－９－１
图５－９－２
③
②
②
40000916 MANIFOLD_VALVE_A_ASM
③ PV150209300 MANIFOLD_VALVE
（选购品）
Rev 1.0
维修调整要领书
5-13

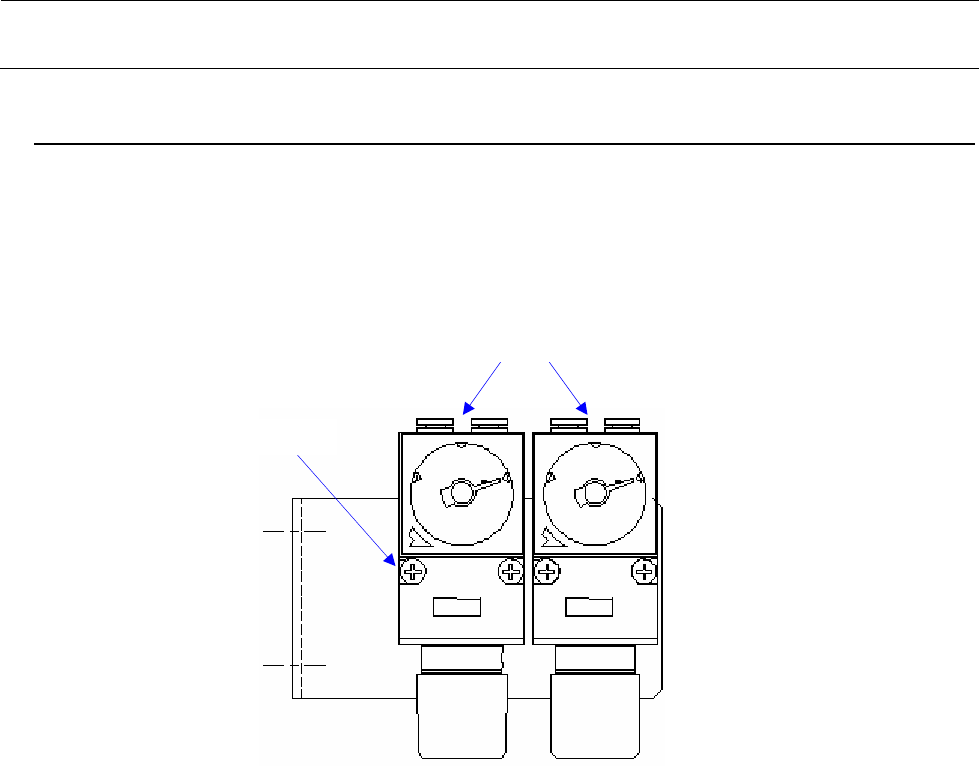

5-10．减压阀的更换
卸下配管用软管，卸下②螺丝，更换①减压阀。
压力调整值如下。
０．５０ＭＰａ(±0.05MPa)
①减压阀
②螺丝
图５－１０－１
Rev 1.0
维修调整要领书
5-14

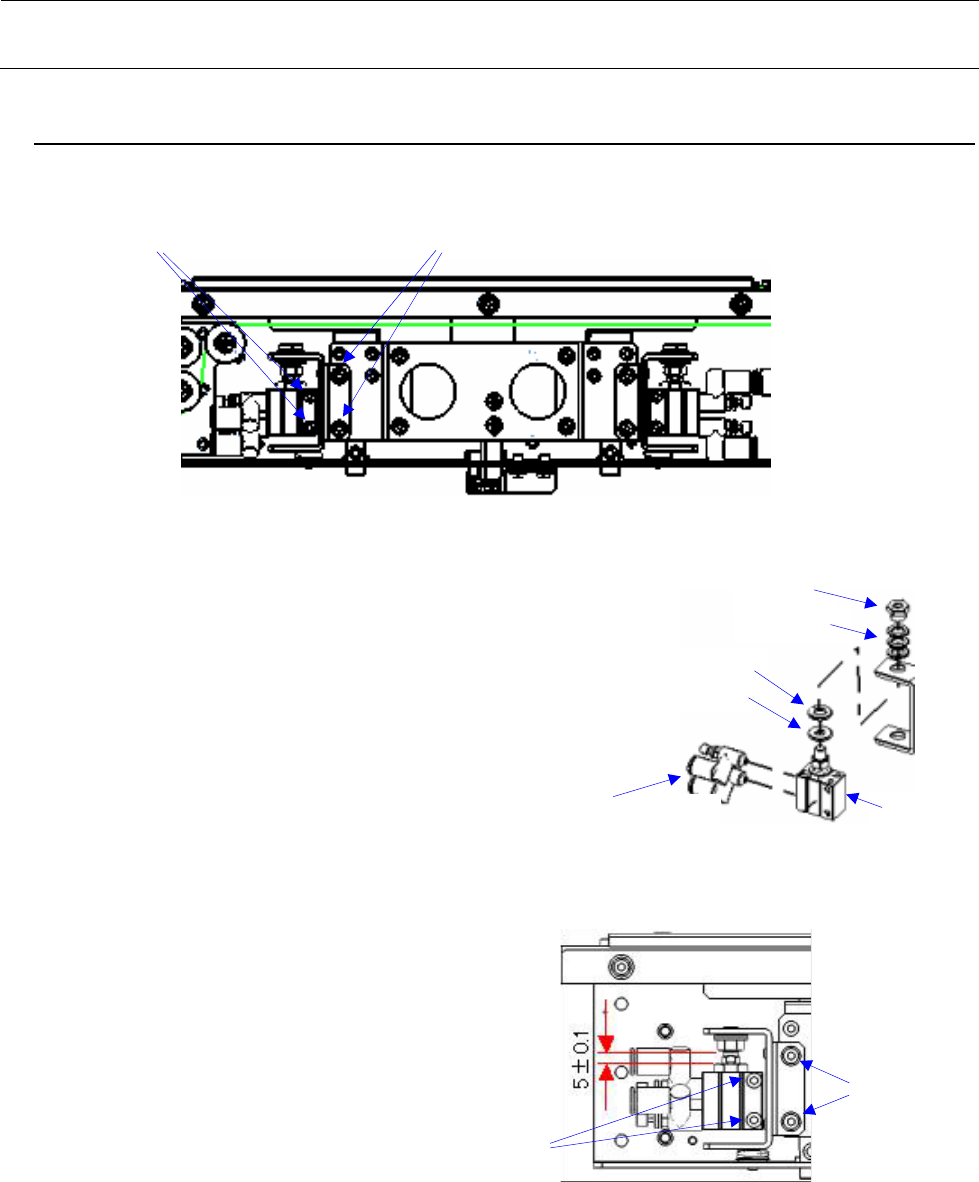

5-11．夹紧缸的更换
1）拆下①螺丝及②螺丝，卸下气缸的组件｡
②螺丝
①螺丝
2）从③气缸上拆下④螺母。
同时拆下⑤垫圈、⑥隔圈、⑦垫圈。
3）从③气缸上拆下⑧速度控制器，换装上新的速度控制器。
注）用手旋紧速度控制器后，以工具再加强旋转
1/4 圈。
（参考值：0.4～0.5N
・
m）
④螺母
⑤垫圈
③气缸
⑧速度控制器
⑥隔圈
⑦垫圈
注）速度控制器开度
上侧：从全闭状态打开 1 圈
下侧：从全闭状态打开 2 圈
调整后，请用锁定螺母固定。
4）以与 2）相反的操作顺序进行安装。
注）④螺母固定位置：5±0.1
5）以与 1）相反的操作顺序进行安装。
注）这时，②螺丝要临时紧固。
②螺丝
①螺丝
