Rev 1.0 维修调整要领书 5-16 5-12 ． 支承台气缸的更换（选购品） 1 ）请使本体右下方后部的手控阀处于关闭状态。 2 ）请取下 ① 、 ② 止动螺丝，拆下支承台 A 组件。（图 5-12-1 ） 3 ）请取下 ③ 、 ④ 安装螺丝，卸下 ⑤ 气缸。（φ 4 空气管子也要拆下） （图 5-12-2 ） 4 ）请从 ⑤ 气缸上拆下 ⑥ 空气接头（ 2 个）。（图 5-12-2 ） 5 ）请按（ 4 ）～（ 1 ）的顺序组装…
Rev 1.0
维修调整要领书
5-15

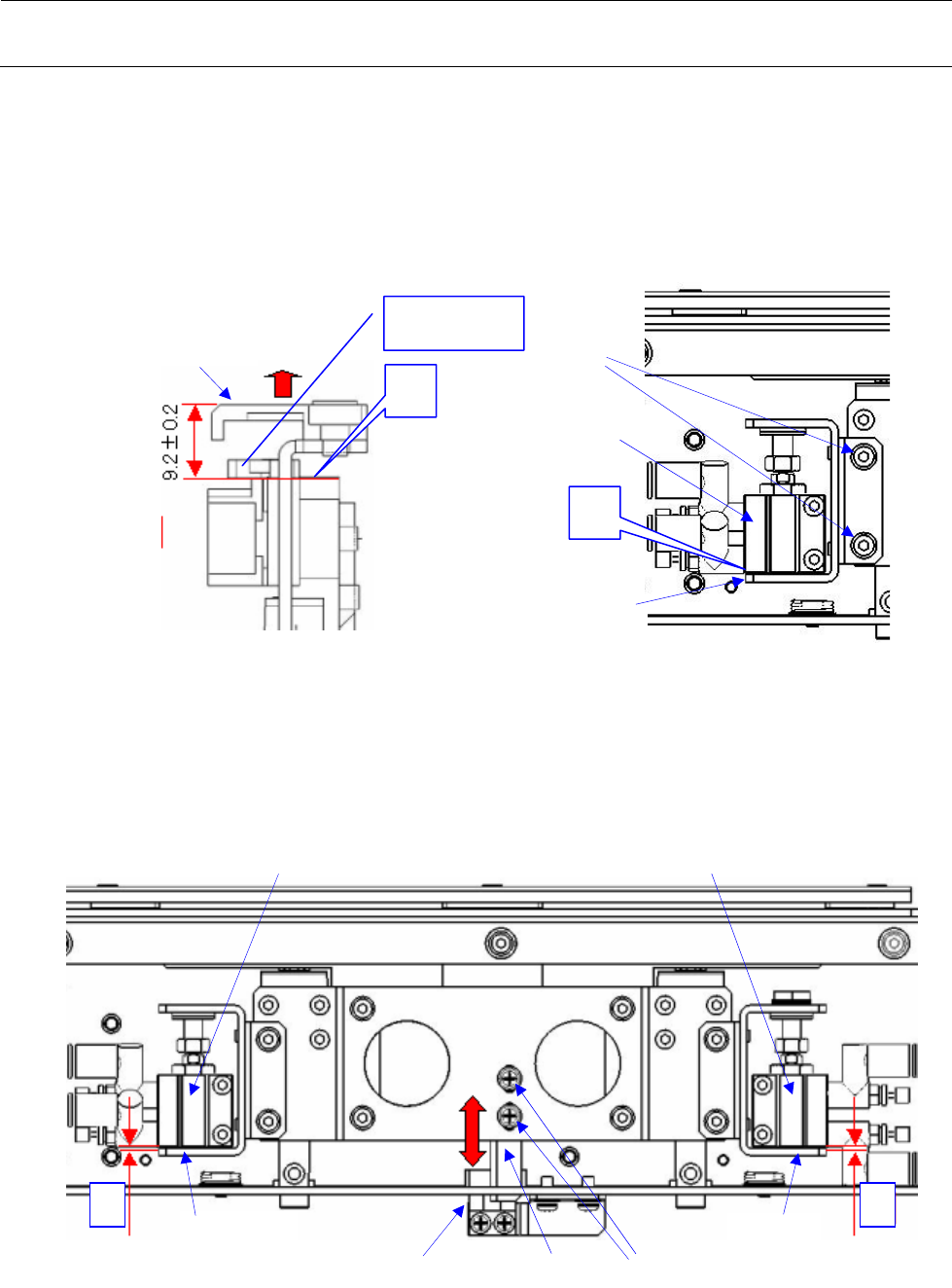

6）请抬起夹紧杆⑨，在③气缸与⑩托架之间【A】无间隙的状态下，把基板导轨安装面【B】与夹紧
杆上面的尺寸调整为 9.2±0.2mm，再正式旋紧②螺丝。
注）此时，反侧的气缸与托架之间也要确认无间隙。
注）不能调整到规格值：9.2±0.2mm 以内时，请把反侧的②螺丝也松开，对夹紧杆的位置进行调
整。
7）
请调整⑫DOG，要做到③气缸与⑩托架的间隙【C】为（t0.6mm）时⑪传感器能检出，而（t0.3mm）
时不检出。
注）DOG 的调整请用⑬螺丝进行。
注）间隙要左右均等设置，以免 DOG 与传感器互相干渉。
⑨夹紧杆
③气缸
⑩托架
A
B
基板导轨
②螺丝
C C
③气缸
③气缸
⑩托架
⑩托架
⑪传感器 ⑫DOG ⑬螺丝
Rev 1.0
维修调整要领书
5-16
5-12．支承台气缸的更换（选购品）
1）请使本体右下方后部的手控阀处于关闭状态。
2）请取下①、②止动螺丝，拆下支承台 A 组件。（图 5-12-1）
3）请取下③、④安装螺丝，卸下⑤气缸。（φ4 空气管子也要拆下）
（图 5-12-2）
4）请从⑤气缸上拆下⑥空气接头（2 个）。（图 5-12-2）
5）请按（4）～（1）的顺序组装新的气缸。
6）BU 传感器的位置请参照 5-13 项进行调整。
⑤气缸
④安装螺丝
③安装螺丝
②止动螺丝
图５－１２－１
①止动螺丝
⑥空气接头
图５－１２－２
Rev 1.0
维修调整要领书
5-17
5-13．支撑台BU传感器的更换（选购品）
1）卸下①螺丝，从传感器架卸下传感器。
2）把传感器和传感器配件之间的距离调整为 10.3mm。
②UP 传感器
①螺丝
③DOWN 传感器
图５－１３－１
传感器
配件（BU 台侧闩）
图５－１３－２
②
40136115 SUPPORT TABLE UP SENS ASM
③ 40136117 SUPPORT TABLE DOWN SENS ASM
