Rev 1.0
维修调整要领书
5-17
5-13．支撑台BU传感器的更换（选购品）
1）卸下①螺丝，从传感器架卸下传感器。
2）把传感器和传感器配件之间的距离调整为 10.3mm。
②UP 传感器
①螺丝
③DOWN 传感器
图５－１３－１
传感器
配件（BU 台侧闩）
图５－１３－２
②
40136115 SUPPORT TABLE UP SENS ASM
③ 40136117 SUPPORT TABLE DOWN SENS ASM
Rev 1.0
维修调整要领书
5-18
5-14．支承台电磁阀的更换
1）请使本体右下方后部的手控阀处于关闭状态。
2）请拆下①止动螺丝，卸下支承台气动组件。（φ4 空气管子也请拆下）
（图 5-14-1）
3）请从支承台组件中拆下②止动螺丝，卸下③电磁阀。（图 5-14-2）
4）请从③电磁阀上拆下④空气接头、⑤消音器（2 个）。（图 5-14-2）
5）请按（4）～（1）的顺序组装新的电磁阀。
⑤消音器
④单头活接头
③电磁阀
②止动螺丝
支承台气动组件
①止动螺丝
图５－１４－１
图５－１４－２
③
PV1502060A0 5-PORT SOLENOID VALVE
Rev 1.0
维修调整要领书
6-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
6 CAL块

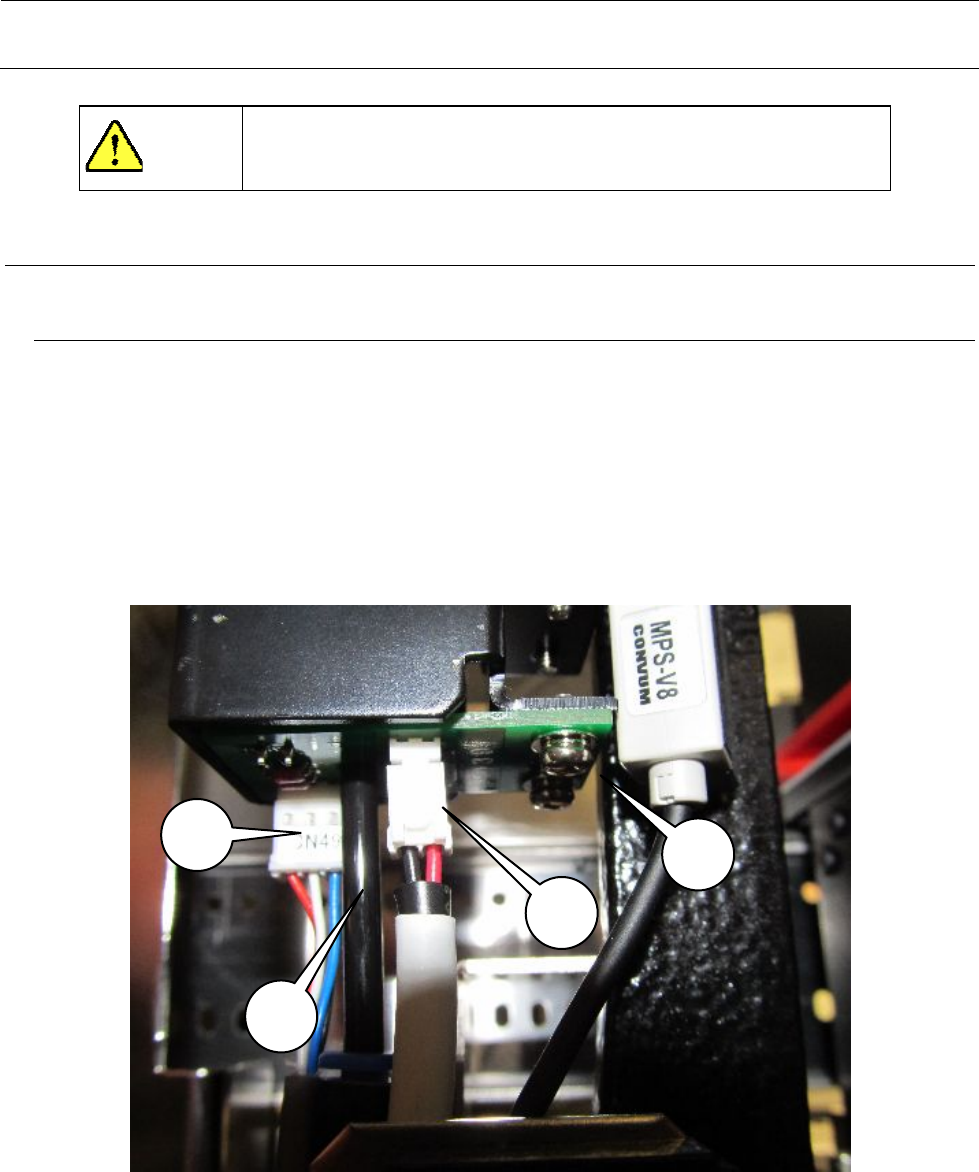

6-1．CAL基板组的更换
１） 卸下差入基板的 2 根束线①
２） 从轧花单元卸下φ４空气软管②
３） 卸下 4 处的Ｍ３螺丝③，从ＣＡＬ侧护罩拉下基板，卸下φ４空气软管。这样就可以取处ＣＡＬ
基板组。
４） 基板更换后，请按照相反的程序组装。
1
3
1
2
