Rev 1.0
维修调整要领书
6-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
6 CAL块
6-1．CAL基板组的更换
１） 卸下差入基板的 2 根束线①
２） 从轧花单元卸下φ４空气软管②
３） 卸下 4 处的Ｍ３螺丝③，从ＣＡＬ侧护罩拉下基板，卸下φ４空气软管。这样就可以取处ＣＡＬ
基板组。
４） 基板更换后，请按照相反的程序组装。
1
3
1
2
Rev 1.0
维修调整要领书
6-2

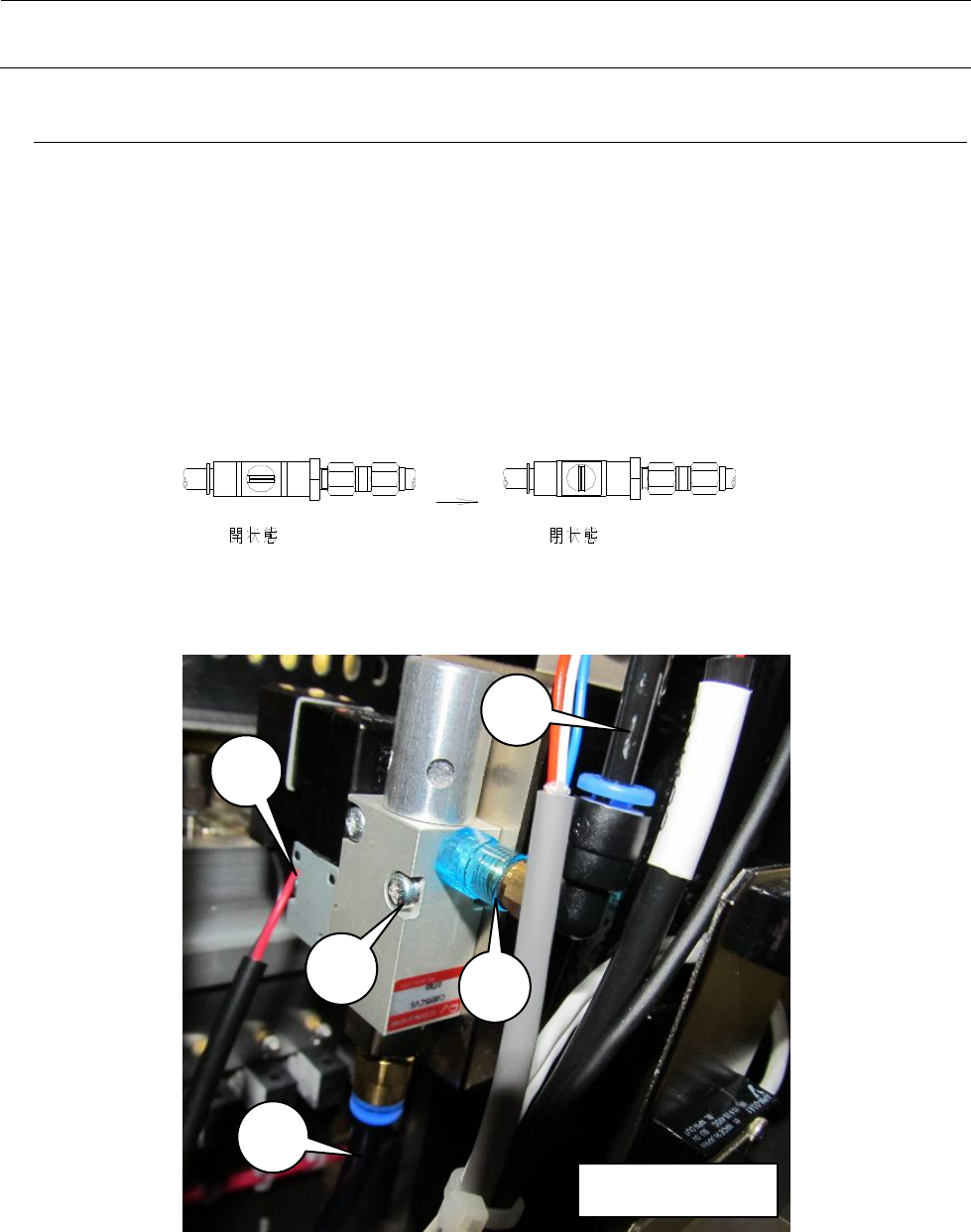

6-2．取出器的更换
１） 请使本体左下方的手柄阀置于关闭状态。
２） 拆下φ4 气管①、φ6 气管②。
３） 卸下 CAL VCUM SV 组的线束③。
４） 请取下安装螺钉④（2 颗），更换 CAL VCUM SV 组。
５） 安装请按相反的步骤进行。
切断空气供给
1
3
5
4
2
CAL VCUM SV 组
滤清器⑤的更换不切断空气也可能
货号 40000641 品名 FILTER
Rev 1.0
维修调整要领书
7-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
7 ATC
当更换了 ATC 底座时，必须重新取得 MS 参数「ATC 偏差」。
（参照 4-7 项 MS参数）
7-1．气缸的更换
１） 请关闭主体左下放的阀门。
２） 卸下ＡＴＣ接头、六脚孔螺栓，再卸下气缸。
（φ４空气软管也卸下。）
ATC 接头
螺母
速度控制
气缸
图 7-1-1
气缸的更换
３） 请将速度控制器换装到新的气缸上。
