Rev 1.0 维修调整要领书 7-3 7-2 ． ATC OPEN/CLOSE 传感器的更换 １） 卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。 ２） 请更换 ATC OPEN 传感器组或 ATC CLOSE 传感器组。 ３） 请用束线箍把电缆线固定在固定底座上，安装传感器碰块。 CLOSE 传感器 OPEN 传感器 传感器碰块 固定螺钉 图 7-2-1 ＯＰＥＮ／ＣＬＯＳＥ 传感器 7-3 ． 速度控制器的调整 １） …
Rev 1.0
维修调整要领书
7-2
４） 请进行气缸杆部的固定位置调整。
在打开滑板的状态，用目视调整位置，让 ATC 座的孔和滑板圆弧中心调成一致，调整ＡＴＣ气缸的附
属螺母和ＡＴＣ接头。
此时，在 ATC 接头的螺丝部涂上锁定漆２４２。
滑座
上图局部放大
滑板
图 7-1-2
固定时调整位置
５） 请调整传感器配件的位置。
OPEN 时→逐渐打开滑板，在 ATC OPEN 传感器的 LED 熄灭之后进入 1mm 处固定碰块。
CLOSE 时→逐渐打开滑板，确认在 ATC CLOSE 传感器的 LED 熄灭之后进入 1mm 处会停止。
LED 熄灭之后再向左 1mm LED 点亮之后再向右 1mm
图 7-1-3
OPEN 时 图 7-1-4 CLOSE 时
6） 请装配φ４空气软管。
Rev 1.0
维修调整要领书
7-3
7-2．ATC OPEN/CLOSE传感器的更换
１） 卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。
２） 请更换 ATC OPEN 传感器组或 ATC CLOSE 传感器组。
３） 请用束线箍把电缆线固定在固定底座上，安装传感器碰块。
CLOSE 传感器
OPEN 传感器
传感器碰块
固定螺钉
图 7-2-1
ＯＰＥＮ／ＣＬＯＳＥ传感器
7-3．速度控制器的调整
１） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
２） 调整后，应固定旋钮。
滑板的开闭时间请在手动控制画面上确认。
＜规格＞
滑板开闭时间…80±5msec
Rev 1.0
维修调整要领书
8-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险

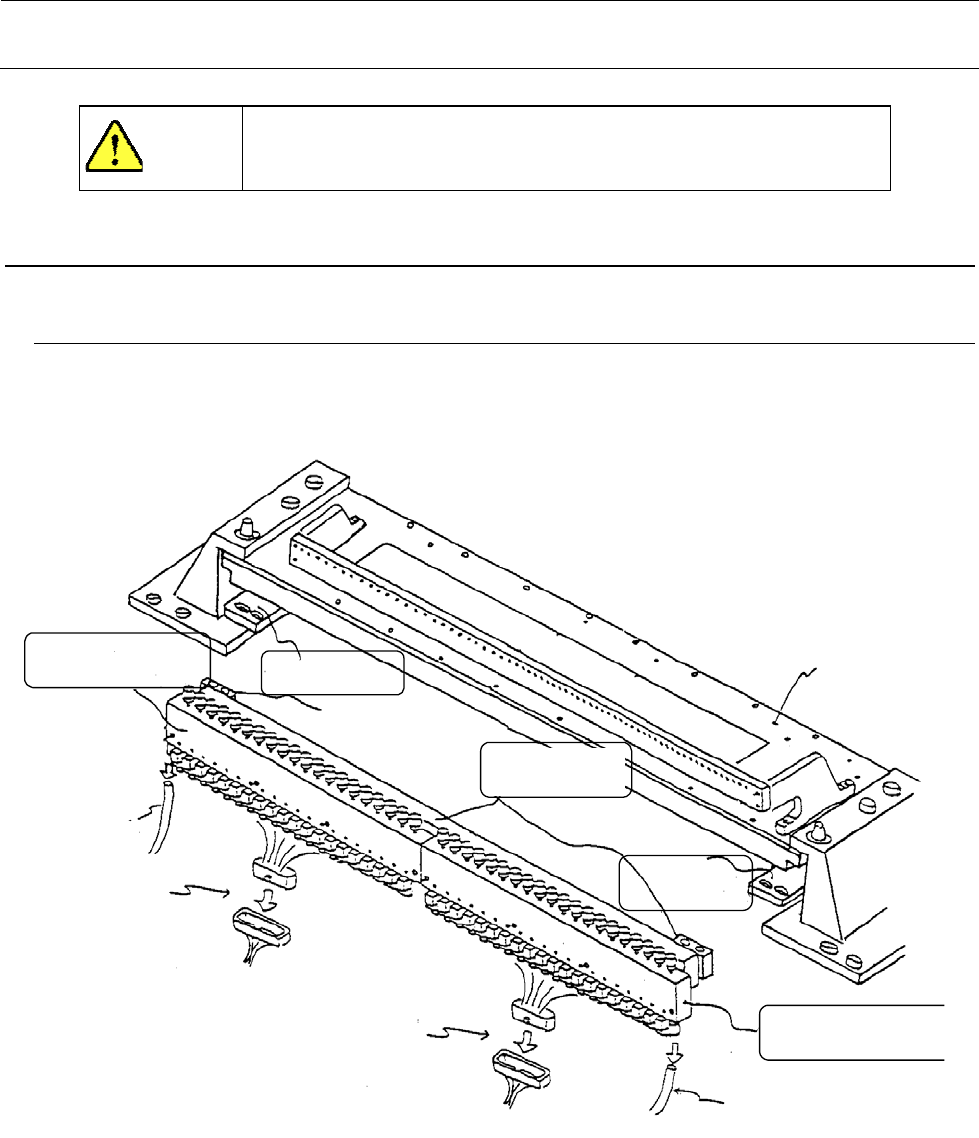

8 供料器台架
8-1．整体图
驱动器支架
台架
插头
空气软管
插头
空气软管
台架升降器R
40000590
驱动器气缸R
40000576
驱动器支架
E2506729000
台架升降器L
40000588
驱动器气缸L
40000575
图 8-1
Ｅ２６３４７２１０００：驱动器支架Ａ
