Rev 1.0 维修调整要领书 9-2 ＜ 设置步骤 ＞ 『▽』按钮 『 SET 』按钮 LCD 显示 『△』按钮 ① 请持续按『SET』按钮 2 秒钟以上。显示变成右图所示，变为显示色设置方式。 ② 请按 『△』 或 『▽』 按钮， 假定显示为右图， 按 『SET』 按钮。 于是被设置为 『SWON 时绿色显示』 。 ③ 请确认显示已为右图，按『SET』按钮。被设置为『磁滞方式』。 ④ 请确认显示已为右图，按『SET』按钮。被设置为『…
Rev 1.0
维修调整要领书
9-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
9 空气机器

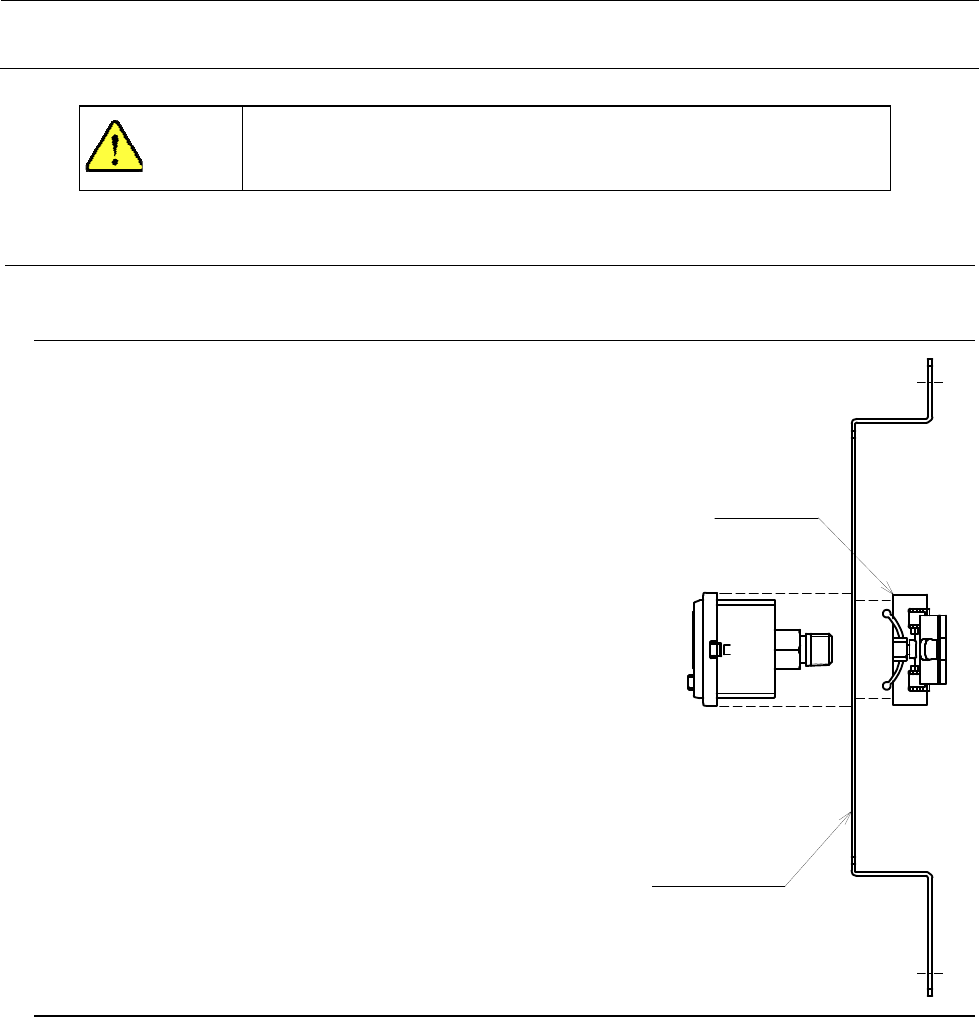

9-1．数字压力开关的更换
１） 请使本体左下方的手柄阀处于关闭状态。
２） 请卸下护罩 FB。
３） 从数字压力开关上拆下6 气管和连接器。
４） 按住面板背面的树脂固定座，取下数字压力开关。
５） 装配请以相反的步骤进行。
9-1-1．数字压力开关的调整
更换数字压力开关后，请进行以下设置。
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关 ON 时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则 ON）
响应时间 ：2.5ms 以下
自动预调设置 ：手动设置
设置按下述步骤进行。
树脂固定座
数字压力开关
面板
树
脂
固定
座
Rev 1.0
维修调整要领书
9-2

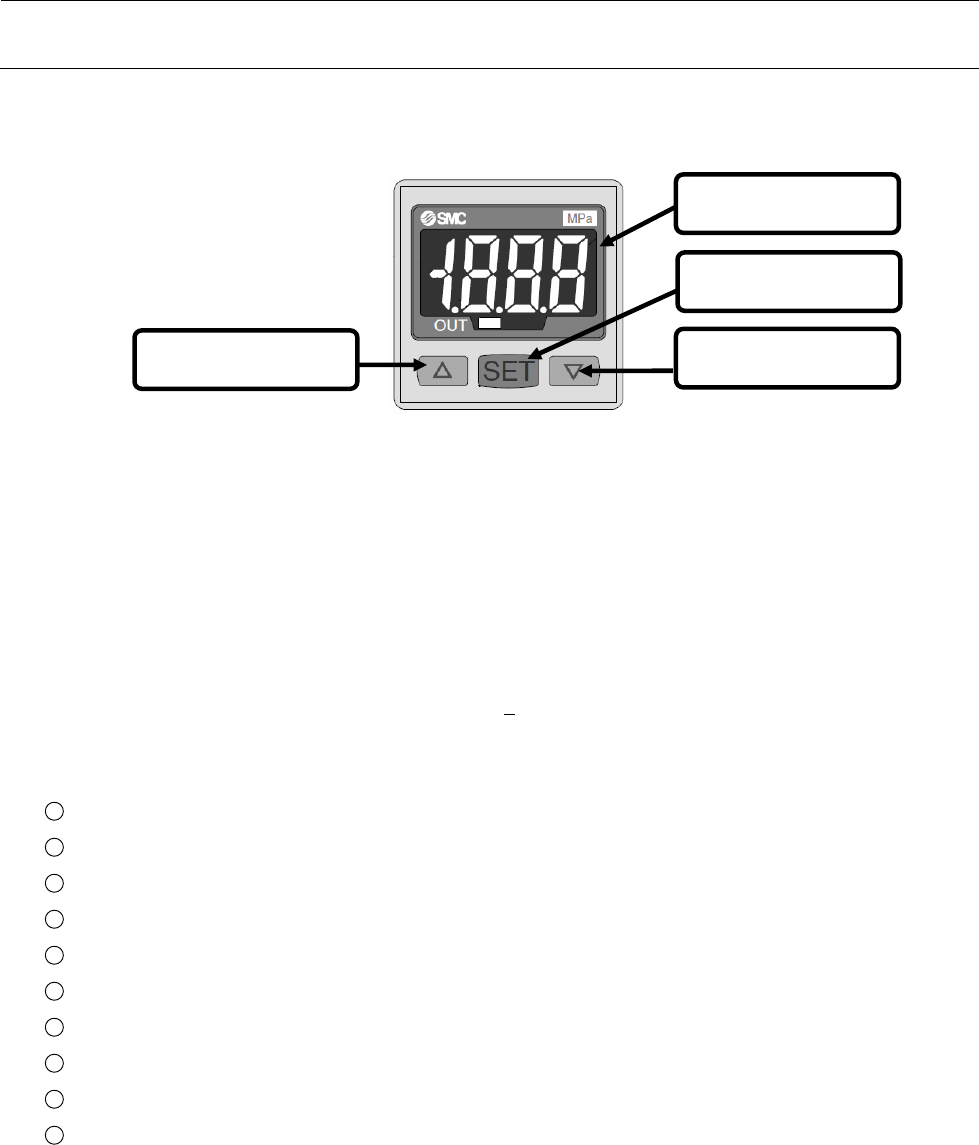

＜设置步骤＞
『▽』按钮
『SET』按钮
LCD显示
『△』按钮
①
请持续按『SET』按钮 2 秒钟以上。显示变成右图所示，变为显示色设置方式。
② 请按『△』或『▽』按钮，假定显示为右图，按『SET』按钮。于是被设置为『SWON 时绿色显示』。
③ 请确认显示已为右图，按『SET』按钮。被设置为『磁滞方式』。
④ 请确认显示已为右图，按『SET』按钮。被设置为『正规开动作』。
⑤ 请确认显示已为『 2.5』，按『SET』按钮。被设置为『响应时间 2.5ms 以下』。
⑥ 请确认显示已为右图，按『SET』按钮。被设置为『手动设置方式』。
⑦ 在此，显示指示数字，回到测定方式。
⑧ 请在测定方式的状态下按『SET』按钮。『 P 1』与数字被交替显示。
⑨ 在此，请按『△』或『▽』按钮。数字的最后一位闪烁。（右图是蓝色部闪烁）
⑩ 请按『△』或『▽』按钮，以『0』作为数字的最后一位，按『SET』按钮。其前面一位闪烁。
11
请按『△』或『▽』按钮，以『0』作为在闪烁的位，按『SET』按钮。再移前一位闪烁。
12
请按『△』或『▽』按钮，以『4』作为在闪烁的位，按『SET』按钮。最前面一位闪烁。
13
请按『△』或『▽』按钮，使在闪烁的位变成右图所示，再按『SET』按钮。『阈值 0.400MPa』
14
『 H』与数字被交替显示，故请按『△』或『▽』按钮。数字的最后一位闪烁。
15
请按『△』或『▽』按钮，以『0』作为最后一位，再按『SET』按钮。其前面一位闪烁。
16
请按『△』或『▽』按钮，以『5』作为在闪烁的位，按『SET』按钮。再移前一位闪烁。
17
请按『△』或『▽』按钮，以『0』作为在闪烁的位，按『SET』按钮。最前面一位闪烁。
18
请按『△』或『▽』按钮，使在闪烁的位变成右图所示，再按『SET』按钮。『磁滞 0.050MPa』
19
在此，已回到测定方式。设置到此结束。
20
如果在各设置中显示与右图不一样，请按『△』或『▽』按钮来切换显示，设置为指定的显示值。
Rev 1.0
维修调整要领书
9-3

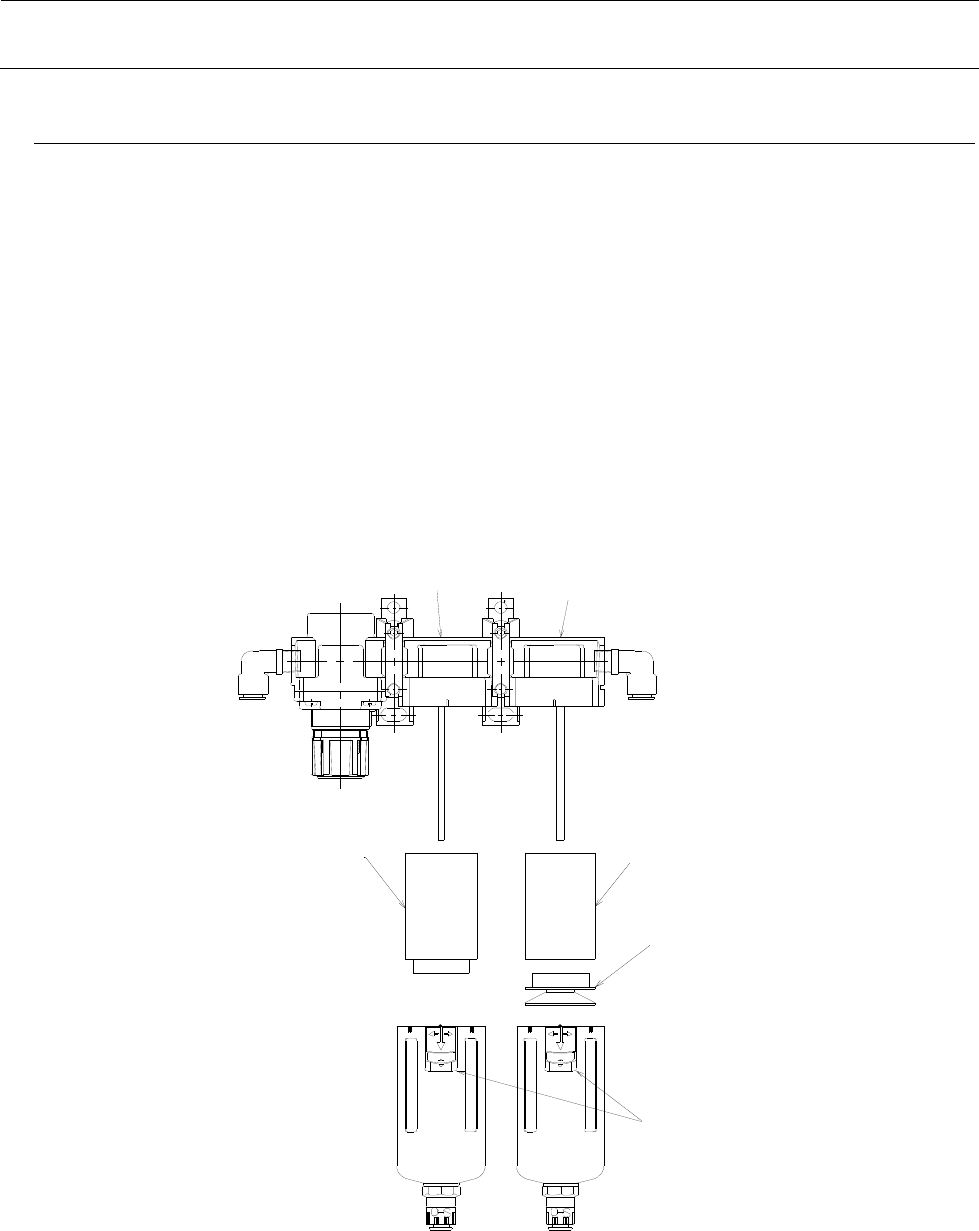

9-2．滤清器的更换
１） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。
２） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
３） 更换喷雾器侧的滤清器Ａ时，把滤清器Ａ向左转动就可以卸下来。
４） 安装时，请按照相反的程序进行。
注) 作业之前，请关闭蝶阀。
滤清器的寿命为 2 年或压力下降到０．１ＭＰａ（１ｋｇｆ／ｃ㎡）后
腎賑陀賠匂
島零匂
PF901006000
陀賠匂B
PF901002000
陀賠匂A
峯妛巣周
錆強何
滑动部
树脂零件
滤清器Ａ
滤清器Ｂ
空气滤清器
喷雾器
