H02F,H02 HEAD 3/
H02F,H02 ヘッド 3/
UH02646
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 N1040S 2 NUT, LOCK
ナット　ロック
RN5
2 H45710 2 BELT, TIMING
ベルト　タイミング
102-2GT-6
3 XP01382 2 PULLEY
プーリ
4 N4018A 4 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X003 ｸﾎﾞﾐｻｷ
5 PM03LX1 2 RETAINER, BEARING
押え　ベアリング
6 H5425L 8 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
7 W1106B 8 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
8 H4897A 2 BEARING
ベアリング
AC5-14DBSP2
9 2MGKHH012400 2 BALL SCREW
ボールネジ
10 H54292 8 BOLT, HEX SOCKET
ボルト　六角穴
M2.5X008(3ｶ ｼﾛ)
11 W1106A 8 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
20 H4581B 2 BEARING, MINIATURE
ベアリング　ミニチュア
694ZZ
21 S10267 2 CIR-CLIP
サークリップ
STW 4
22 PG03801 2 STOPPER
ストッパ
23 PM03NB1 2 COLLAR
カラー
24 H5710K 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X025(ｽﾃﾝﾚｽ)
25 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
25.1 W1108A 2 WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3ｶｼﾛ)
26 PZ05381 2 PULLEY
プーリ
27 PM04633 2 COLLAR
カラー
27.1 H5268T 2 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006
28 PM03LZ3 1 BKT, MOTOR
ＢＫＴ　モータ
29 H67966 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X014(3ｶ ｼﾛ)
30 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
31 W1108D 2 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
32 PM03LY1 1 BKT, MOTOR
ＢＫＴ　モータ
33 H67966 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X014(3ｶ ｼﾛ)
34 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
35 W1108D 2 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
37 2MGKHH014200 2 MOTOR, AC SERVO
モータ　ＡＣサーボ
38 H54252 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
39 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
147
PTS- NAHEAD- 10
AA
CC
BB
AA
CC
BB
24
2
3
4
5
17
7
8
6
1
22
25
26
23
18
15
13
14
12
16
9
17
18
16
12
15
14
13
9
19
20
21
41
39
40
38
37
33
32
37
31
43
44
42
49
37
53
50
52
51
46
45
15
15
47
48
53
37
24
25
26
23
61
62
63
63
64
65
61
62
63
63
64
65
55
56
60
60
UH02646
+)+࣊ࢵࢻ

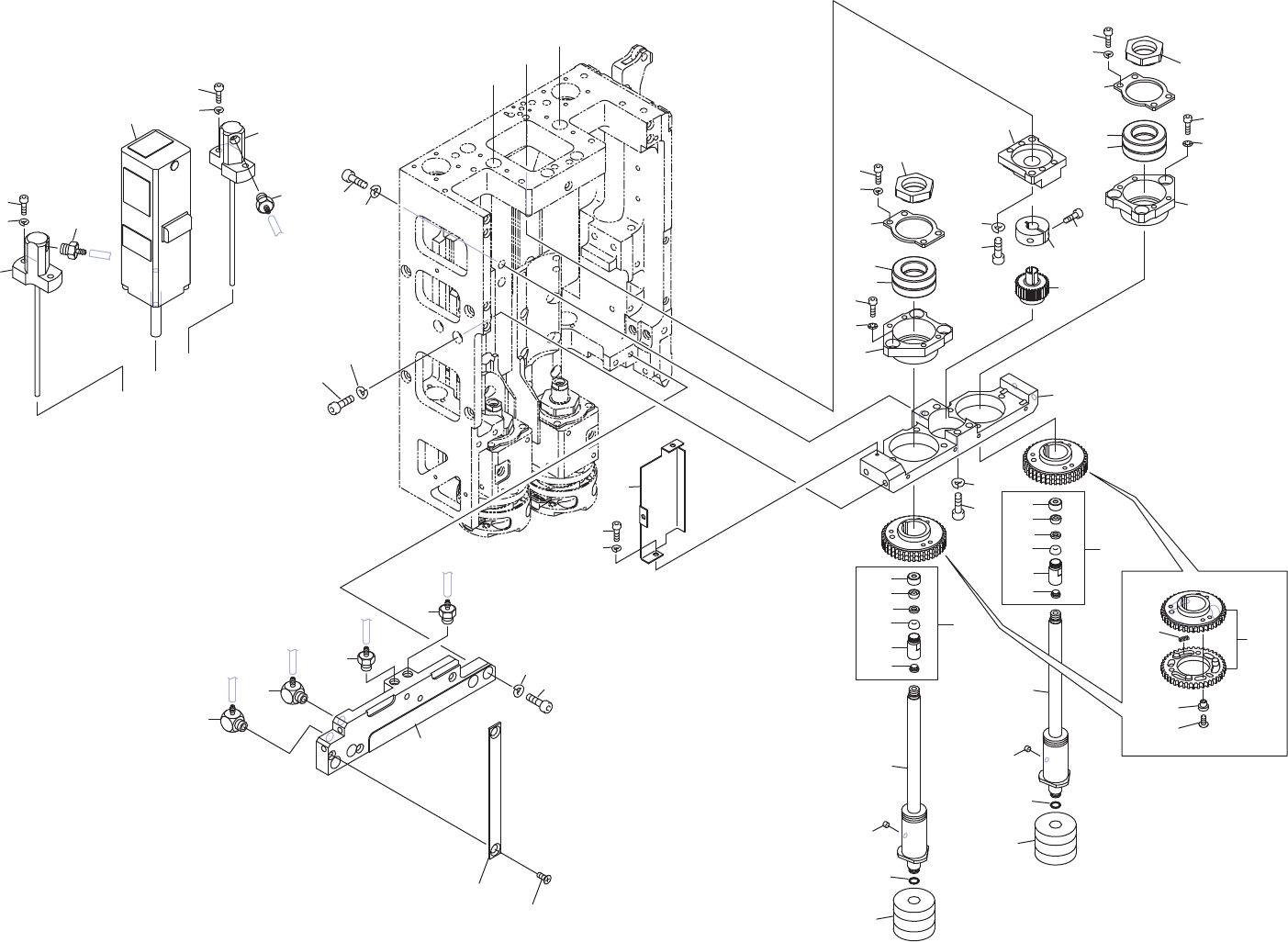

H02F,H02 HEAD 4/
148
PTS- NAHEAD- 10
H02F,H02 HEAD 4/
H02F,H02 ヘッド 4/
UH02646
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM03LE6 1 BKT, HOLDER
ＢＫＴ　ホルダ
2 H5426L 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
3 W1106D 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
4 H54251 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
5 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
6 PB03WX0 1 BKT, WIRING
ＢＫＴ　配線
7 H5425K 3 BOLT, HEX SOCKET
ボルト　六角穴
M02X004(3ｶ ｼﾛ)
8 W1106B 3 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
9 PM03MS5 2 NUT
ナット
12 PM03LK0 2 RETAINER, BEARING
押え　ベアリング
13 H5425F 8 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006(3ｶ ｼﾛ)
14 W1106A 8 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
15 H64359 4 BEARING
ベアリング
SV7801CP4TAXDBLL001CP2
16 PM03LF5 2 HOLDER, BEARING
ホルダ　ベアリング
17 H54252 6 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
18 W1010A 6 WASHER, CONICAL
ワッシャ　皿
M-3-L
19 PM03KR4 2 GEAR
ギヤ
20 PZ32892 6 SPRING
スプリング
21 PM03RB0 6 COLLAR
カラー
22 2MGKHH001402 6 SCREW, C/R PAN
小ネジ　十穴鍋
23 XS02736 2 SHAFT, SPLINE
シャフト　スプライン
24 PM03NS3 2 KEY, PARALLEL
キー　平行
25
A60852
2 O RING
Ｏリング
φ4.10X0.50(HNBR70) Consumable Parts
26 XK05160 2 COUPLING
カップリング
31 AA9LB02 1 PIPE, PIPING
パイプ　配管
32 H5425R 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X010(3ｶ ｼﾛ)
33 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
37 A4067R 4 ELBOW
エルボ
M-5AU-3
38 AA9LA02 1 PIPE, PIPING
パイプ　配管
39 H5425R 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X010(3ｶ ｼﾛ)
40 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
41 2MGKHB004501 1 MOTOR, AC SERVO
モータ　ＡＣサーボ
42 PM03LM3 1 BKT, MOTOR
ＢＫＴ　モータ
43 H54253 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
44 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
45 H54257 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X020(3ｶ ｼﾛ)
46 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
47 PM04633 1 COLLAR
カラー
48 H5268T 1 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006
49 PM03KS4 1 GEAR
ギヤ
50 PM054D4 1 STAY
ステー
51 H54252 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
52 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
53 A4068G 2 ELBOW
エルボ
M-5ALU-3
55 PB98270 1 RETAINER, WIRING
押え　配線
56 K5186R 2 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X005(3ｶｸﾛ)
60 2AGKHH002400 2 HOLDER
ホルダ
61
2MGKHH009100
1 CAP
キャップ
62
2MGKHH009000
1 HOLDER
ホルダ
63 XP01921 2 PACKING
パッキン
64 2MGKHH004600 1 COLLAR
カラー
149
