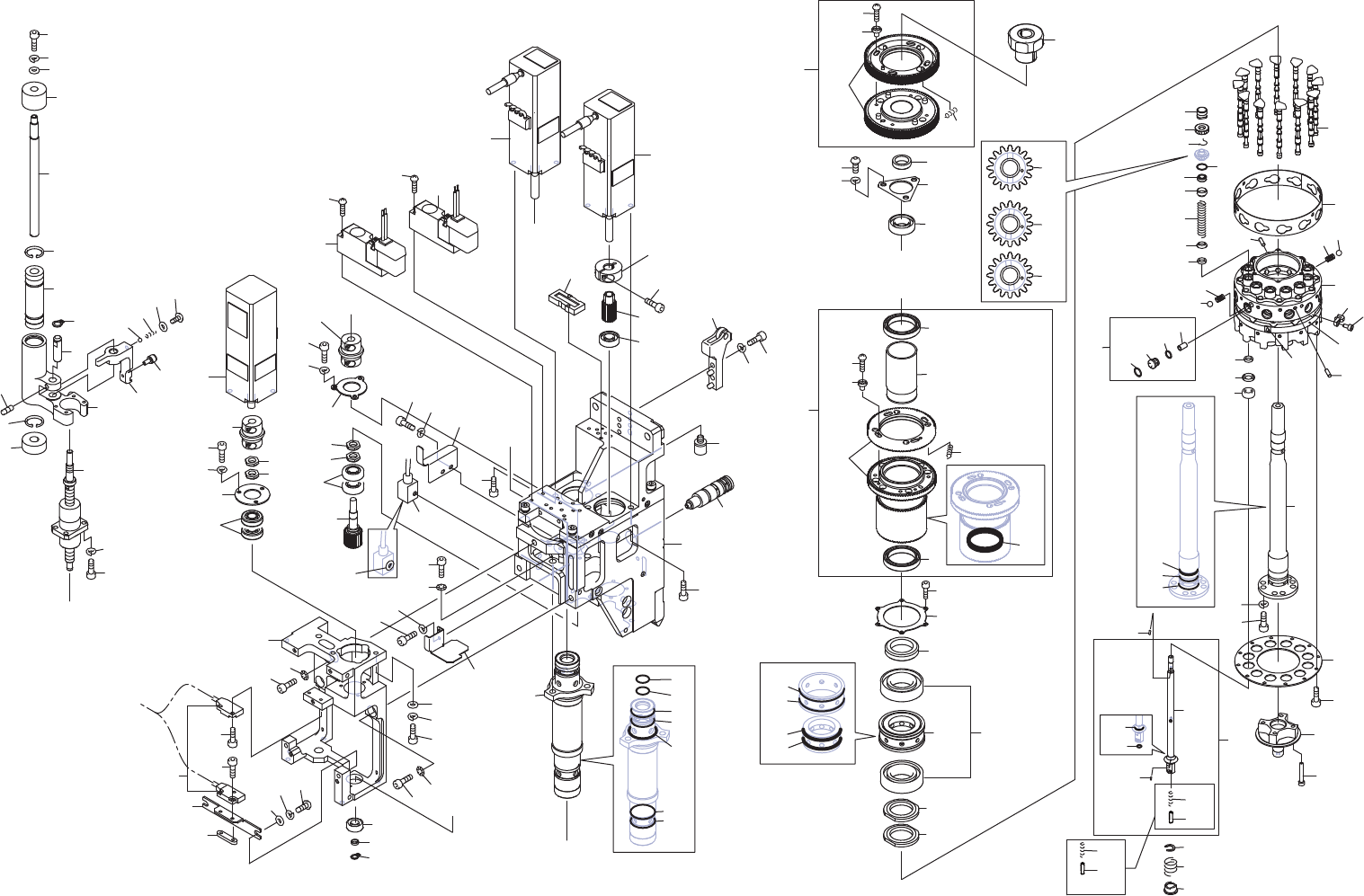

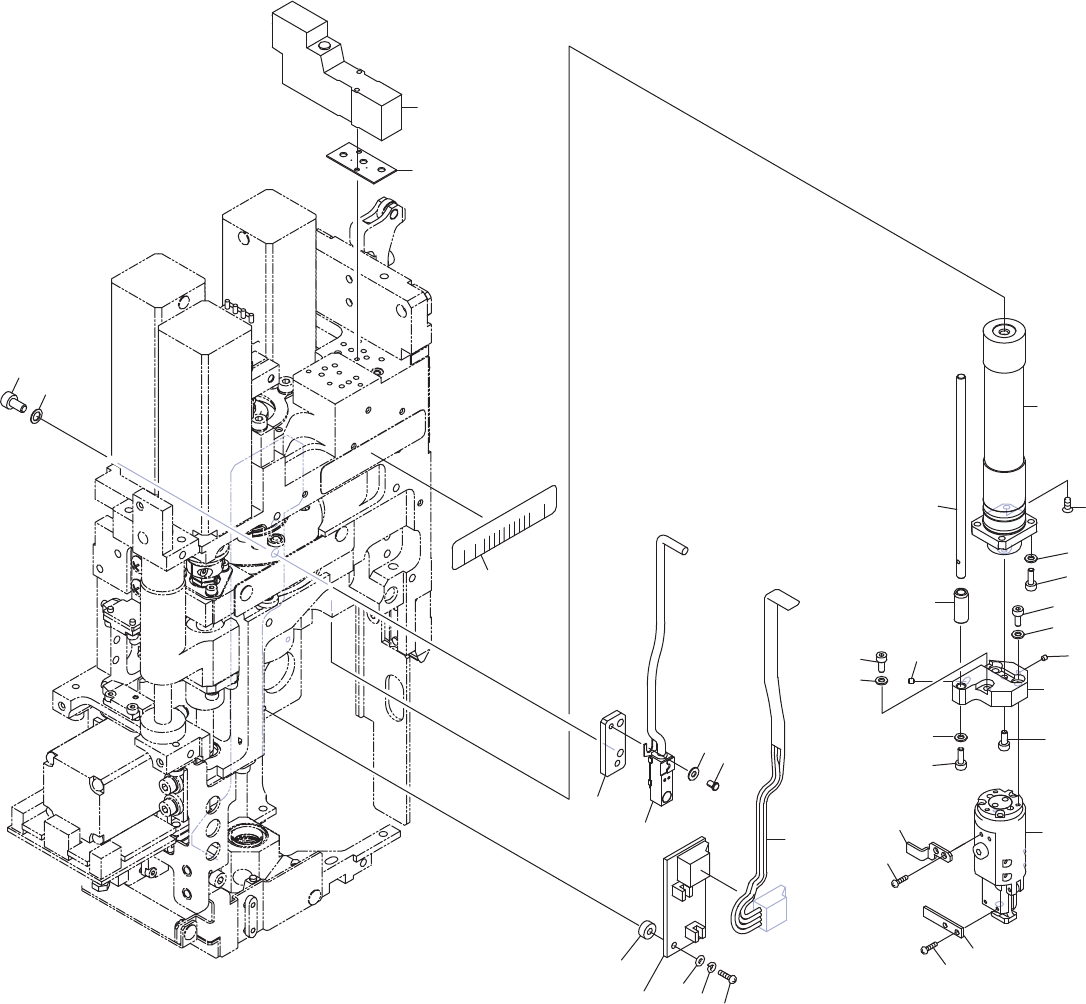

V12 HEAD (AUTO BACKUP PIN EQUIPMENT)
9࣊ࢵࢻ⮬ືࣂࢵࢡࢵࣉࣆࣥᶵ⬟
AA9TG13
42
PTS- NAHEAD- 10
V12 HEAD (AUTO BACKUP PIN EQUIPMENT)
V12 ヘッド (自動バックアップピン機能)
AA9TG13
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 H1122D 1 VALVE, SOL
バルブ ＳＯＬ
SYJ3140-5M0U
3 PJ22721 1 PLATE, ACRYLIC
プレート アクリル
4 XS01844 1 CYLINDER
シリンダ
4.1 K51684 1 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X006(3ｶｸﾛ)
5 H5425N 3 BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3ｶ ｼﾛ)
6 W1106B 3 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
7 PM07YM4 1 FLANGE
フランジ
8 H5425L 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
9 N4087K 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M01.6X002 ｸﾎﾞﾐｻｷ
10 PM55002 1 BUSHING, GUIDE
ブシュ ガイド
11 PM07YL0 1 SHAFT
シャフト
12 H5425M 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3ｶ ｼﾛ)
13 W1106B 1 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
14 AA17R14 1 CHUCK
チャック
15 PB002H1 1 DOG, SW
ドッグ ＳＷ
16 K5180G 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
18 PB002K3 1 DOG, SW
ドッグ ＳＷ
19 K5180C 2 SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X003 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
20 2AGKHA000703 1 BOARD, PRINTED CIRCUIT
基板 プリント
21 S3227R 2 SPACER
スペーサ
C-2002.5
22 K51730 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X008(3ｶ ｼﾛ)
22.1 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
23 W1108A 2 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3ｶｼﾛ)
24 2EGKHA000800 1 HARNESS
ハーネス
25 PB002L2 1 BKT, SENSOR
ＢＫＴ センサ
26 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
27 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
28 S40577 1 SENSOR
センサ
E2S-W16 1M
29 K5180E 1 SCREW, C/R PAN
小ネジ 十穴鍋
M02X003 0ﾊﾞﾝ1ｼｭ(3ｶ ｼﾛ)
30 W1108A 1 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3ｶｼﾛ)
31 H5425L 3 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
32 W1106B 3 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
33 PX08322 1 SEAL, BAR CODE
シール バーコード
HZ0D1, unit serial number
