PTS-NAHEAD-10 - 第79页
H08M HEAD (AUTO BACKUP PIN EQUIPMENT) H08M ヘ ッド (自動 バック アップ ピン 機能) 2UGKHF000172 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 S2025 C 2 SHEET シート FH18 Consumab le Parts 2 K52…
1
2
3
4.1
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
29
30
31
33
32
34
35
23
23
1
2
36
37
17.1
4

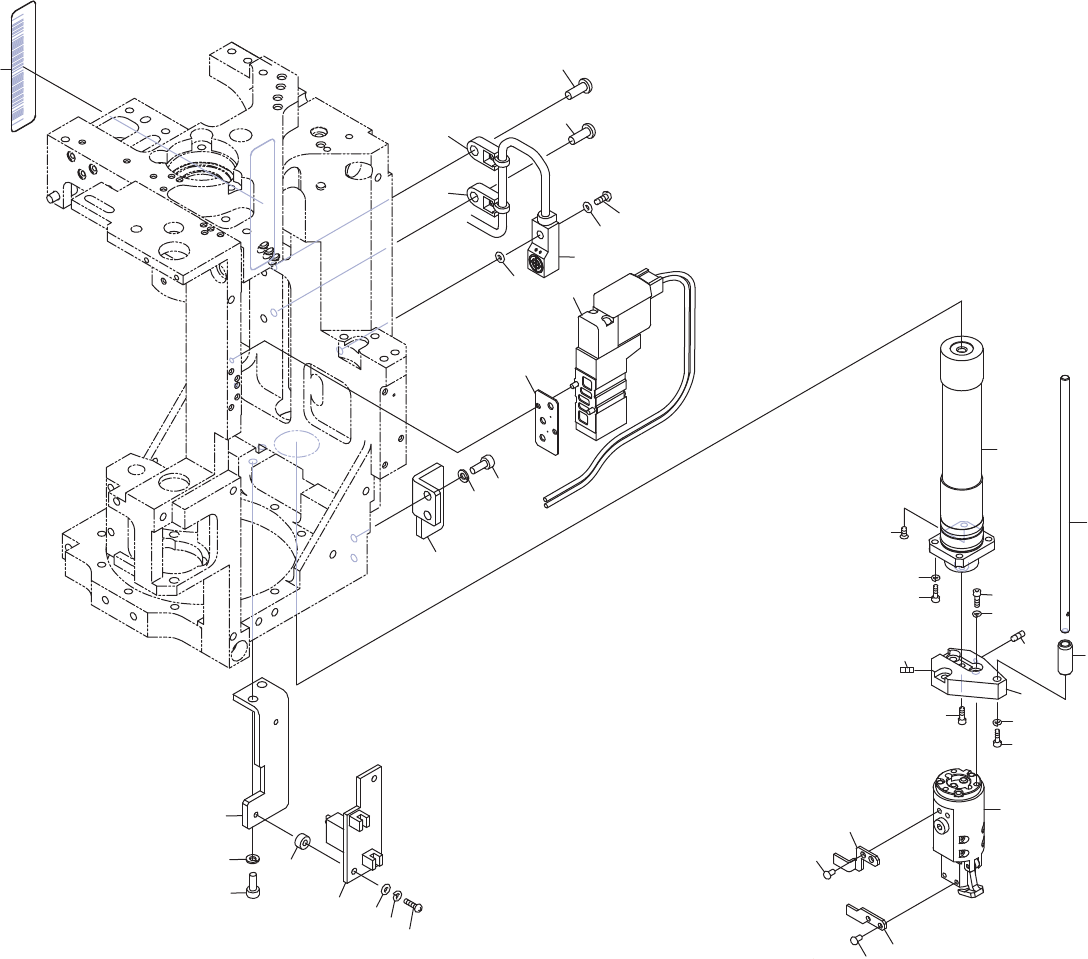

H08M HEAD (AUTO BACKUP PIN EQUIPMENT)
+0࣊ࢵࢻ⮬ືࣂࢵࢡࢵࣉࣆࣥᶵ⬟
2UGKHF000172
78
PTS- NAHEAD- 10
H08M HEAD (AUTO BACKUP PIN EQUIPMENT)
H08M ヘッド (自動バックアップピン機能)
2UGKHF000172
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 S2025C 2 SHEET
シート
FH18 Consumable Parts
2 K5225A 2 SCREW, C/R PAN
小ネジ 十穴鍋
M03X008(ﾆｯｹﾙﾒｯｷ)
3 S40590 1 SENSOR
センサ
E2S-W26 1M
4 K5258F 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008(3ｶ ｼﾛ)
4.1 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
5 2MGKHH012500 1 WASHER, FLAT
ワッシャ 平
6 H1122D 1 VALVE, SOL
バルブ ＳＯＬ
SYJ3140-5M0U
8 PB0AMF0 1 STOPPER
ストッパ
9 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
10 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
11 PB04HE0 1 BKT
ＢＫＴ
12 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
13 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
14 S3227R 2 SPACER
スペーサ
C-2002.5
15 2AGKHF000303 1 BOARD, PRINTED CIRCUIT
基板 プリント
16 K51730 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X008(3ｶ ｼﾛ)
17 W1020A 2 WASHER, LOCK
ワッシャ スプリング
2M/M
17.1 W1039A 2 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3
18 XS01844 1 CYLINDER
シリンダ
19 H5425N 3 BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3ｶ ｼﾛ)
20 W1106B 3 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
21 K51684 1 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X006(3ｶｸﾛ)
22 PM08TL1 1 FLANGE
フランジ
23 N4087K 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M01.6X002 ｸﾎﾞﾐｻｷ
24 H5425L 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
25 H5425L 3 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
26 W1106B 3 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
27 H5425M 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3ｶ ｼﾛ)
28 W1106B 1 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
29 PM55002 1 BUSHING, GUIDE
ブシュ ガイド
30 PM0DMK0 1 SHAFT
シャフト
31 AA17R14 1 CHUCK
チャック
32 PB04HF0 1 DOG
ドッグ
33 K5180G 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
34 PB04HG0 1 DOG
ドッグ
35 K5180C 2 SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X003 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
36 PJ06032 1 PLATE, ACRYLIC
プレート アクリル
37 PX09961 1 SEAL, BAR CODE
シール バーコード
HA0B1, unit serial number
79
PTS- NAHEAD- 10
AA
AA
3
4
5
6
7
8
9
9.1
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
43
44
45
42
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59.1
59
59.1
59
59.1
60
60
61
63
63.1
61
62
63
64
62
66
66
67
68
71
70
72
73
59
59.1
59
59.1
19.1
20.1
21
22
74
65
40
41
69
82
83
84
85
86
87
88
89
89
66.1
+04࣊ࢵࢻࣃ࣮ࢶഃ㠃ㄆ㆑ᶵ⬟ࡁ࣊ࢵࢻ

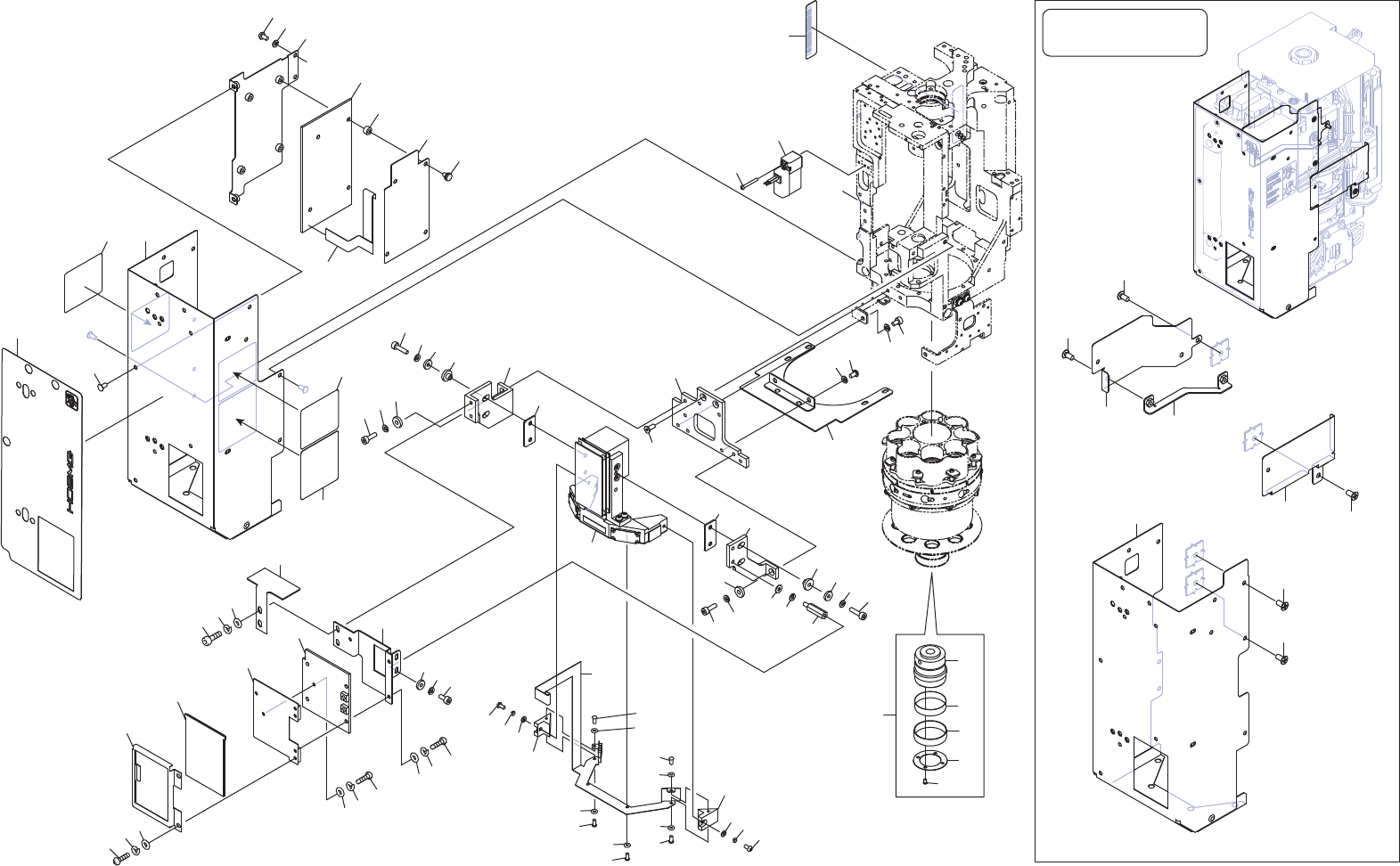

H08MQ HEAD (Head with part side recognition)
