H08 HEAD 3/ H08 ヘ ッド 3/ 2UGKHC000122 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 N1040 S 1 NUT, LOCK ナット ロック RN5 2 XP005 22 1 PULL EY プーリ 3 PM0463 3 1 COLLAR カラー 4 H5268 T …

100%1 / 233
GG
GG
HH
HH
JJ
Ref.1/
60
67
63
63.1
32
5
31
1
4
3
2
20
55
28
21
51
15
33.1
33.2
33.3
24
30
22
19
54
53
23
16
8
7
33
61
52
62
13
29
27
14
43
65
34
47
47.1
47.2
41
40
48
49
44
78
77
81
35
37
79
39
38
66
42
68
36
28
6
67.1
80
11
12
10
18
18
17
26
74
50
59
56
57
58
57.1
69
70
71
76
76
75
64
9
73
73.1
72

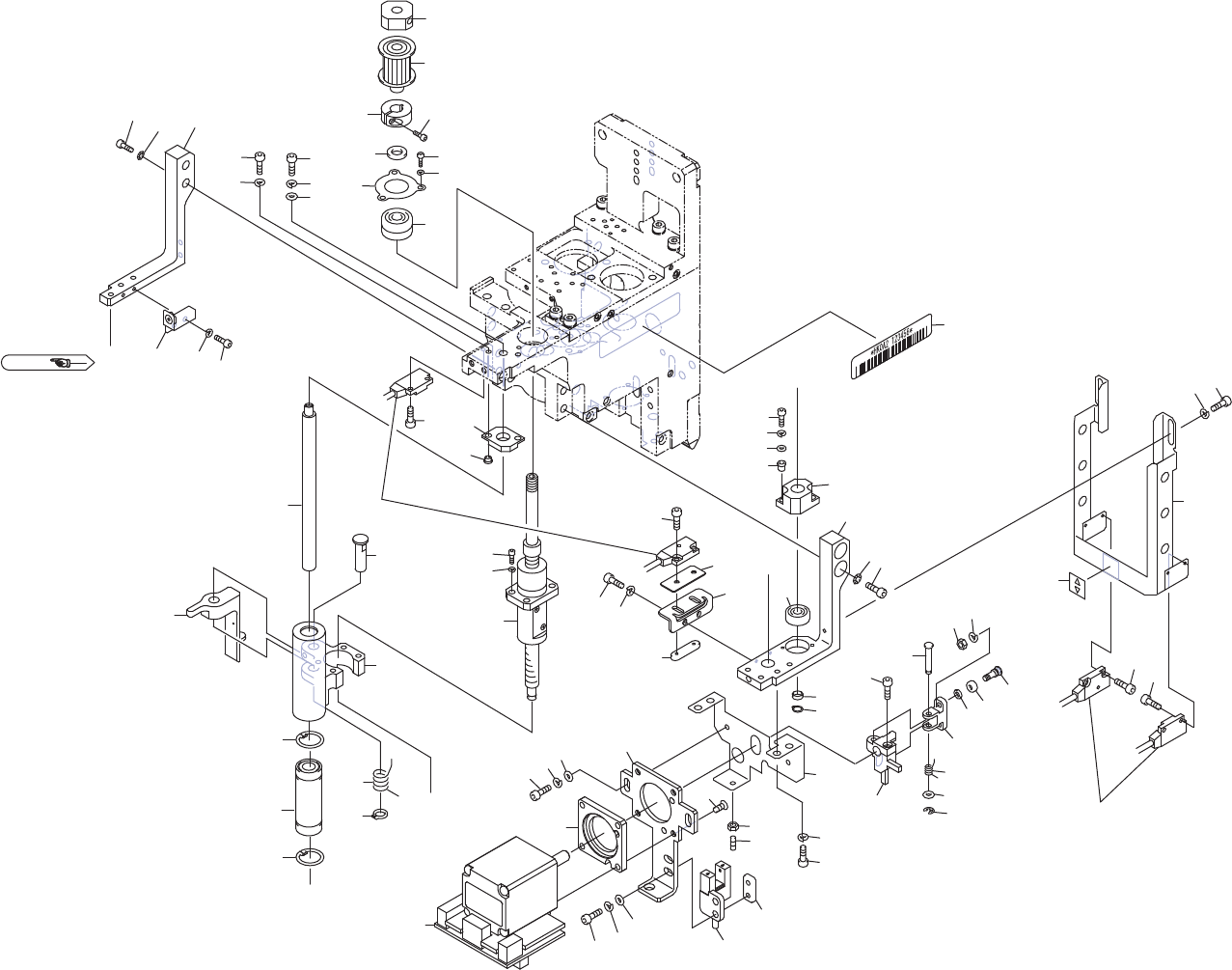

H08 HEAD 3/
+࣊ࢵࢻ
2UGKHC000122
90
PTS- NAHEAD- 10
H08 HEAD 3/
H08 ヘッド 3/
2UGKHC000122
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 N1040S 1 NUT, LOCK
ナット　ロック
RN5
2 XP00522 1 PULLEY
プーリ
3 PM04633 1 COLLAR
カラー
4 H5268T 1 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006
5 PM04614 1 COLLAR
カラー
6 PP00131 1 RETAINER, BEARING
押え　ベアリング
7 H5425L 3 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
8 W1106B 3 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
9 H4897A 1 BEARING
ベアリング
AC5-14DBSP2
10 2MGKHB003700 1 BALL SCREW
ボールネジ
11 H54292 4 BOLT, HEX SOCKET
ボルト　六角穴
M2.5X008(3ｶ ｼﾛ)
12 W1106A 4 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
13 PG00151 1 STOPPER
ストッパ
14 H5425N 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
15 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
16 PM04711 2 COLLAR
カラー
17 S61583 1 SENSOR
センサ
EX-11B-FJ-PN（ﾋﾞｽﾅｼ）
SET
18 H5425L 4 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
19 PZ04551 1 SHAFT
シャフト
20 H54251 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
21 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
22 W1108B 1 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
23 PM076B1 1 PIN
ピン
24 PM25928 1 SLIDER
スライダ
26 PM08698 1 ARM
アーム
27 XB00642 1 BEARING, SLIDE
ベアリング　スライド
28 S10015 2 CIR-CLIP
サークリップ
RTW 12
29 PZ04513 1 SPRING, TORSION
スプリング　ネジリ
30 S1027A 1 CIR-CLIP
サークリップ
STW 5
31 PM04593 1 BKT
ＢＫＴ
32 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
33 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
33.1 PB08921 1 BKT
ＢＫＴ
33.2 H5425L 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
33.3 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
34 H4581B 1 BEARING, MINIATURE
ベアリング　ミニチュア
694ZZ
35 PM04621 2 COLLAR
カラー
36 PG00142 1 STOPPER
ストッパ
37 H5425N 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
38 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
39 W1108A 2 WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3ｶｼﾛ)
40 PM04642 1 COLLAR
カラー
41 S10267 1 CIR-CLIP
サークリップ
STW 4
42 PM04606 1 BKT
ＢＫＴ
43 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
44 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
47 PB11753 1 BKT
ＢＫＴ
47.1 PP01251 1 NUT
ナット
47.2 2MGKHE003402 1 PLATE
プレート
48 H5425L 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
49 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
91
PTS- NAHEAD- 10
H08 HEAD 3/
H08 ヘッド 3/
2UGKHC000122
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
50 2MGKHC004900 1 MOTOR, STEPPING
モータ　ステッピング
51 PM04994 1 SPACER
スペーサ
52 PB02266 1 BKT, MOTOR
ＢＫＴ　モータ
53 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
54 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
55 W1108D 2 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
56 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
57 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
57.1 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
58 S69237 1 SENSOR, PHOTO
センサ　フォト
PM-F45-P
59 PP00171 1 NUT
ナット
60 2MGKHC004300 1 BKT
ＢＫＴ
61 H54251 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
62 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
63 N4024A 1 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X012 ｸﾎﾞﾐｻｷ
63.1 N10795 1 NUT, HEX
ナット　六角
M03(3ｶ ｸﾛ)
64 PM69422 1 ARM
アーム
65 H5425L 1 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
66 PM46182 1 PIN
ピン
67 PZ04721 1 SPRING, TORSION
スプリング　ネジリ
67.1 W1039K 1 WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5(ｽﾃﾝﾚｽ)
68 S1003D 1 CIR-CLIP
サークリップ
ST-EW-2(3ｶ ｼﾛ)
69 PH00908 1 ARM
アーム
70 PM04565 2 PIN, ROLLER
ピン　ローラ
71 PM04574 2 ROLLER
ローラ
72 PM04552 2 COLLAR
カラー
73 N1074Z 2 NUT, HEX
ナット　六角
M02.5(ｽﾃﾝﾚｽ)
73.1 W1106A 2 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
74 K51696 4 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.6X008(ｽﾃﾝﾚｽ)
75 S65846 1 SENSOR
センサ
EX-11A-FJ2-PN（ﾋﾞｽﾅｼ）
SET
76 H68438 4 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶｸﾛ)
77 PB02281 1 BKT
ＢＫＴ
78 H5425F 4 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006(3ｶ ｼﾛ)
79 W1106A 4 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
80 PX02282 1 SEAL, BAR CODE
シール　バーコード
HK0A2, unit serial number
81 PX00190 1 NAMEPLATE
銘板
