H08 HEAD 4/
H08 ヘッド 4/
2UGKHC000122
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
45 H5425N 8 BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3ｶ ｼﾛ)
46 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
47 AA0AL05 8 FILTER
フィルタ
Consumable Parts
47.1 XH00402 1 FILTER
フィルタ
Consumable Parts
48 PH00312 1 HOLDER
ホルダ
49 A51906 1 O RING
Ｏリング
φ4.20X0.53(FKM70) Consumable Parts
49.1 A5188S 1 O RING
Ｏリング
φ3.0X0.5(FKM70) Consumable Parts
50 PB27432 1 RING
リング
51 PM33086 1 SHAFT, CENTER
シヤフト センタ
52 H1161B 1 PACKING
パッキン
MYN-5
53 A5172Y 1 O RING
Ｏリング
SS 9 Consumable Parts
54 A51720 1 O RING
Ｏリング
SS 12 Consumable Parts
55 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
56 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
57 PP00102 1 RETAINER, BEARING
押え ベアリング
58 H68438 8 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶｸﾛ)
59 W61308 8 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｸﾛ)
60 PM18862 1 COVER
カバー
61 2MGTHA070300 4 BOLT, HEX SOCKET
ボルト 六角穴
66 PZ08841 8 SPRING, COIL
スプリング コイル
67 PM18075 8 COLLAR
カラー
68 PX00202 1 NAMEPLATE
銘板
69 PX00182 1 NAMEPLATE
銘板
70 PX00211 1 NAMEPLATE
銘板
71 AA45H06 1 PIN, REFERENCE
ピン 基準
72 2MGKHK009600 2 BOLT, HEX SOCKET
ボルト 六角穴
73 W61308 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｸﾛ)
75 AA1ZX14 8 SYRINGE
シリンジ
76 2AGKHC000702 1 SYRINGE
シリンジ
77 R5028R 1 ROD
ロッド
MRSB0.6-6.5
78 PZ16856 1 SPRING, COIL
スプリング コイル
79 PM19126 1 PIPE
パイプ
80 PG00613 1 O RING
Ｏリング
Consumable Parts
81 2MGKHA014800 1 O RING
Ｏリング
Consumable Parts
83 R50235 8 ROLLER, NEEDLE
ローラ ニードル
φ1X6.8F(ﾄｳｷｭｳ2)
96
PTS- NAHEAD- 10
このページはブランクページです
This page is intentionally blank.
此页是空白页
97
PTS- NAHEAD- 10

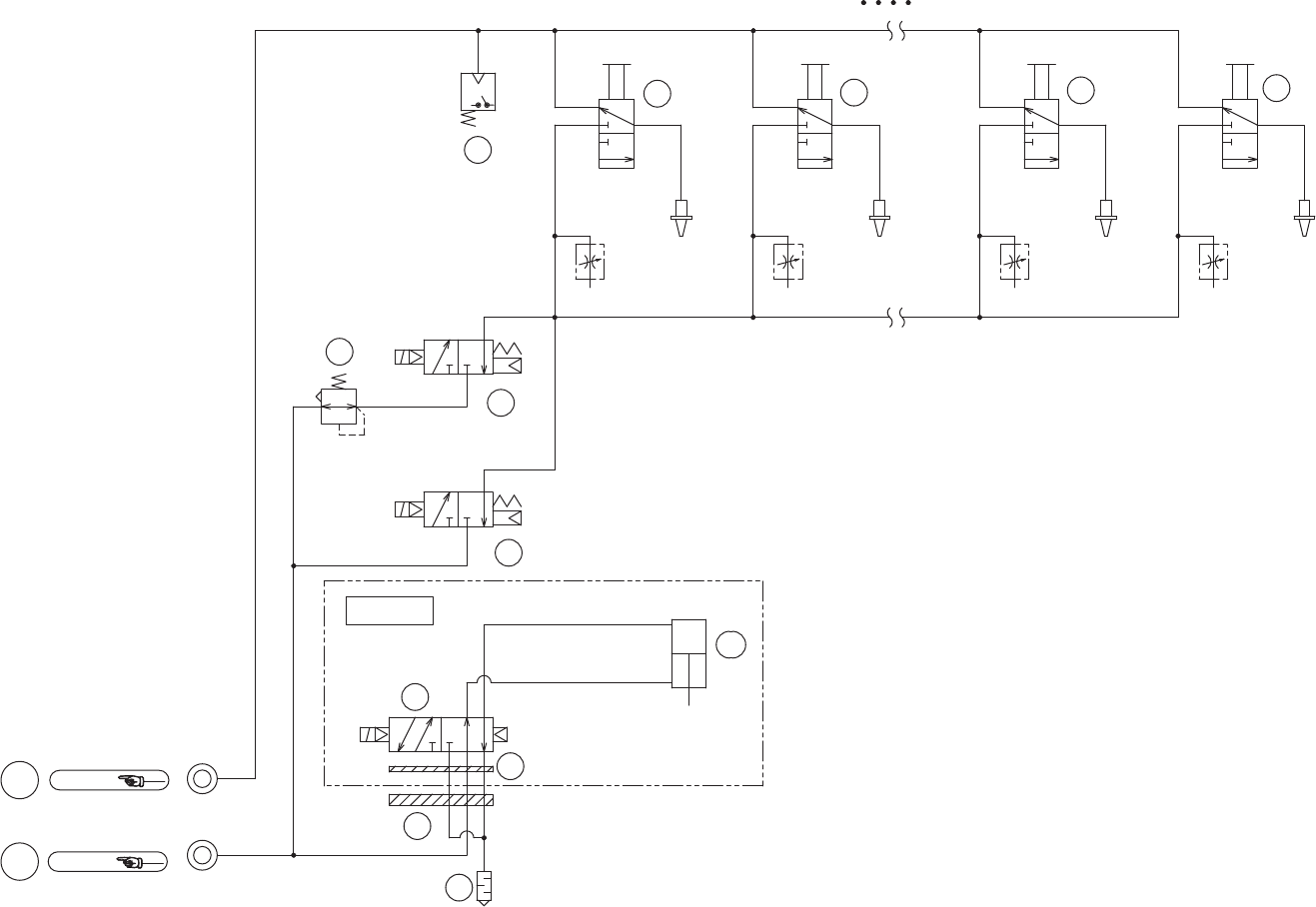

㈇ᅽ
┿✵࣏ࣥࣉࡼࡾ
Neg press
(From Vacuum pump)
Pos press
ṇᅽ
(500KPa)
⮬ືࣂࢵࢡࢵࣉࣆࣥᶵ⬟
Auto backup pin equipment
ࣀࢬࣝࢡ࣮ࣜࢽࣥࢢ
Nozzle cleaning
┿✵◚ቯ
Air blow
OPTION
%
$
NOZZLE NOZZLE NOZZLE NOZZLE
[A] [B] [G] [H]
Ref.BED
Ref.BED
a1a1
a2a2
7
3
3
3
3
10
1
1
2
5
6
9
8
+࣊ࢵࢻ
H08 HEAD 5/
2UGKHC000122
