Installation Manual Station Software Version 408.01
3.1.3 Mindestvoraussetzung für Embedded Software SIPLACE CF, CS, S23,
F5HM
Subsystem CF CS S23 F5 HM BIOS Dateiname Applikation 1 Dateiname
Hauptachsen X X X X 2.07 A0100207.bhx 4.03 A0110403.bhx
RV Kopffunktionen
(nicht modular)
X X 1.01 K0300101.hex 1.07 K0310107.hex
RV Kopffunktionen
(modular)
X X X X 1.04
K0400104.hex
5.01
K0410501.hex
BE-Tisch (V24) X X X X 3.02 3.02 Bios.hex 5.02 Tisch.hex
x-Achse Portal X X 2.07 A0100207.bhx 4.03 A0110403.bhx
y-Achse Portal X X 2.07 A0100207.bhx 4.03 A0110403.bhx
z-Achse IC-Kopf X X 2.07 A0100207.bhx 4.03 A0110403.bhx
dp-Achse IC-Kopf X X 2.07 A0100207.bhx 4.03 A0110403.bhx
Kopfplatine RVC-Kopf X X 1.04 K0400104.hex 6.09 K0410609.hex
Wafflepackwechsler X X - 1.6
WPW- Hubachse X X - 3.10
WPW- Zuführachse X X - 3.10
Visionsystem X X X X - 2321M
Bedeutung der Symbole:
gleiche Download Version – keine Änderungen
neue oder geänderte Download Version
Achtung:
Bei Tischen mit einer BIOS-Version <3.01 kommt es bei der Auftragsvorgabe zur
Fehlermeldung „Kommunikation mit Tisch gestört“.
Dieser Fehler kann nur durch Austausch des EPROMS mit einer aktuellen BIOS Version
behoben werden.
58 of 104
Installation Manual, Station Software Version 408.01 Edition 03/2006
3.2 Hardware-Komponenten
3.2.1 Übersicht
Die folgende Grafik zeigt für die verschiedenen Maschinentypen die Hardware-Komponenten des
Rechnersystems:
Stationsrechner
Hardware-Komponenten Rechnersystem SIPLACE CS, CF, S-23 und F5 HM
Monitor
Videomux
Tastatur
Maus
Touch -
screen
Stationsrechner
Dezentrale Steuerung / Peripherie Kamera-Systeme
(LP-Kamera, BE-Kamera RV-Kopf)
SIPLACE-LAN
( Linie )
Kunden-LAN
Maschine
Switch
VGA
COM 1
COM 2
KBD /
Maus
Desktop
Celeron 2.0 GHz, 256 MB
20 GB HD, FD, CD
USB
Maschinencontroller
1 x COM352
LAN 1
VGA
COM 1
COM 2
KBD /
Maus
CAN
VISION
4 x Kamera
HS3L
ICOS
MVS340
HS3L
Sicomp AMS M54
PI 100 MHz, 32 MB
504 MB HD, FD, CD
VGA
i865G Gbit
LAN
LAN 1
Intel, PRO
1000/MT
LAN 2
Steuereinheit
Abb. 3-1: Hardware-Komponenten Rechnersystem SIPLACE S23, F5 HM, CS und CF
59 of 104
Installation Manual Station Software Version 408.01

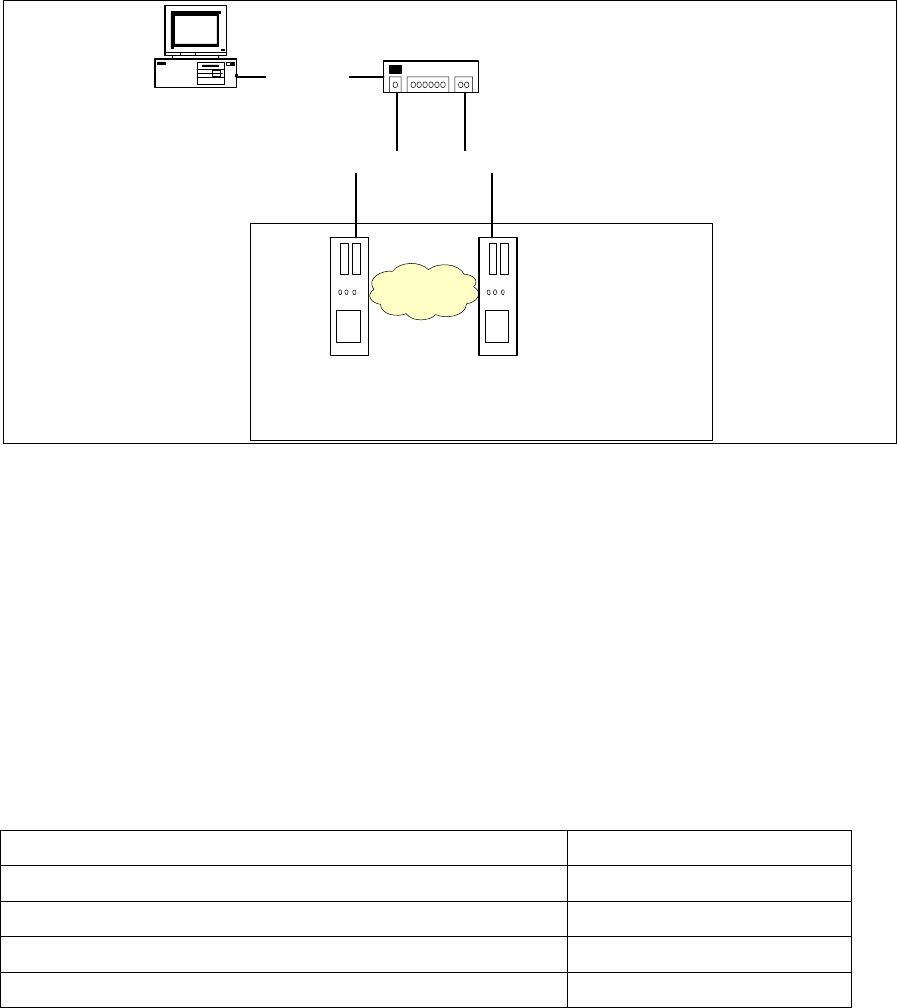

3.2.2 Netzwerkkonfiguration
Maschine S23, F5 HM, CS, CF
SIPLACE Pro
Stationsrechner Maschinencontroller
100 Base-T
Switch
100 Base-T
Privates Netzwerk
10 Base-T
Abb. 3-2: Netzwerkverbindungen Maschine und SIPLACE Pro
Zwischen Stationsrechner und Maschinencontroller ist ein eigenes privates Netzwerk (10 Mbit) über
eine Subnetmask eingerichtet.
Die IP-Adressen für Stationsrechner und Maschinencontroller können somit für alle SIPLACE-
Maschinen fest vergeben werden. Diese IP-Adressen sind außerhalb des privaten Netzwerkes, also
auch z.B. im SIPLACE LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
IP-Adresse Stationsrechner
192.168.255.249
IP-Adresse Maschinencontroller
192.168.255.250
Subnetmask Stationsrechner/Maschinencontroller
255.255.255.248
IP-Adressband SIPLACE LAN
172.22.xxx.xxx
Subnetmask SIPLACE LAN
255.255.0.0
Tabelle 3-1: Netzwerkkonfiguration
