4 - 48
③ 角度
角度角度
角度
搭載角度を数式バーで入力します。
設定範囲は 0° ∼359.95° です。設定は 0.05° 単位でできます。
④ 部品名
部品名部品名
部品名
部品名を数式バーで入力します。本部品名を入力する度に部品データの枠がとられます。間
違って入力した場合に，部品データに何らかの入力をしていない限り名前を変更すると間違
って入力した部品データの枠は解放されます。また部品名を入力した時点で，部品データベ
ースを検索し，同一部品名が検索された場合，部品データを，プログラム中に取り込みます。
大文字，小文字は同一のデータとして扱われますが，表示上は区別して表示されます。部品
データベース中に先に登録してあれば，そちらで登録した文字に置き換わります。
20 文字以内で設定します。
20 文字を超える分は無視されます。
⑤ 搭載ヘッド
搭載ヘッド搭載ヘッド
搭載ヘッド
本搭載するヘッドをポップアップリストボックスで選択します。ヘッドを指定しない場合自
動選択を選択して下さい。

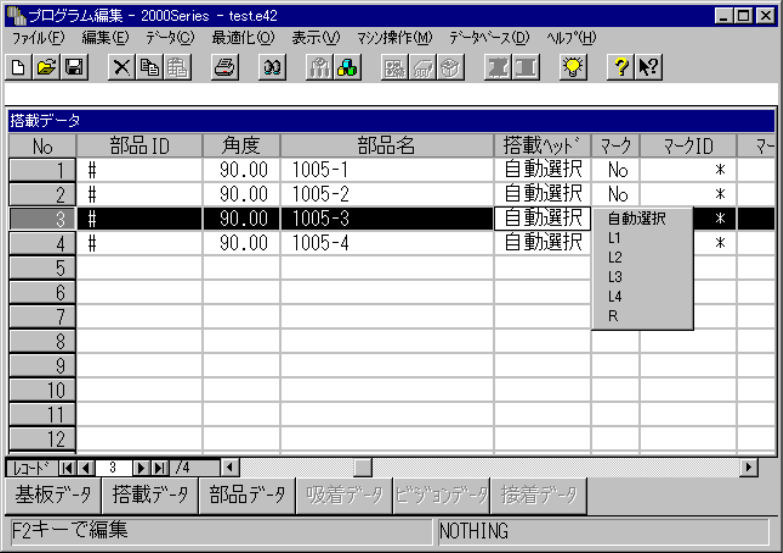

選択は下図のようになります。
4 - 49
⑥ マーク
マークマーク
マーク

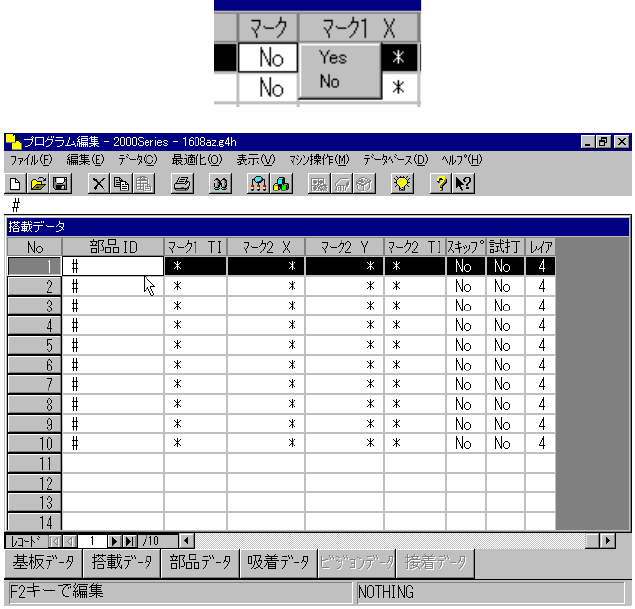

搭載時にエリアフィデューシャルマークによる搭載位置の補正を行うかどうかをポップアッ
プリストボックスで選択します。部品 ID を入力時，マークはデフォルトで［No］（使用し
ない）に設定されます。変更する場合，編集キーまたは入力フィールドを右クリックし，リ
ストボックスを開き選択入力して下さい。
また，一括で変更する場合は､複数の搭載データを選択､実行して下さい｡
Yes（使用する）を選択した場合は，2 組のエリアフィデューシャルの位置を入力しなけれ
ばなりません。1 つの場合はデータ完成とはなりません。
⑦ ﾏｰｸID
ﾏｰｸをｴﾘｱﾌｨﾃﾞｭｰｼｬﾙとして使用する為、ﾏｰｸﾃﾞｰﾀにﾏｰｸIDを付けて、使用したいﾏｰｸを指定します。
ﾏｰｸIDは数式ﾊﾞｰで入力します｡[ﾏｰｸ]の項が､[Yes]に設定された時点で、入力可能となりﾏｰｸIDが自動生
成されます。ﾏｰｸIDの自動生成は既にあるﾏｰｸﾃﾞｰﾀと重複しないようになっています。
ﾏｰｸIDを手入力時、既に設定されているﾏｰｸと同じﾏｰｸIDの場合、ﾏｰｸﾃﾞｰﾀがﾘﾝｸされ共有されます。
既に作成されているﾏｰｸIDを使用したい場合は、ﾏｰｸﾃﾞｰﾀ一覧から任意のﾏｰｸIDを選択することにより、
簡易に使用したいﾏｰｸを指定できます。ﾏｰｸﾃﾞｰﾀ一覧を使用する場合は、編集ｷｰまたは入力ﾌｨｰﾙﾄﾞを右
ｸﾘｯｸし､ﾘｽﾄﾎﾞｯｸｽを開き選択入力して下さい｡
4 - 50
また､一括での変更はﾏｰｸﾃﾞｰﾀ一覧からのみ可能です。複数の搭載ﾃﾞｰﾀを選択しﾏｰｸﾃﾞｰﾀ一覧から､
実行してください｡
参照

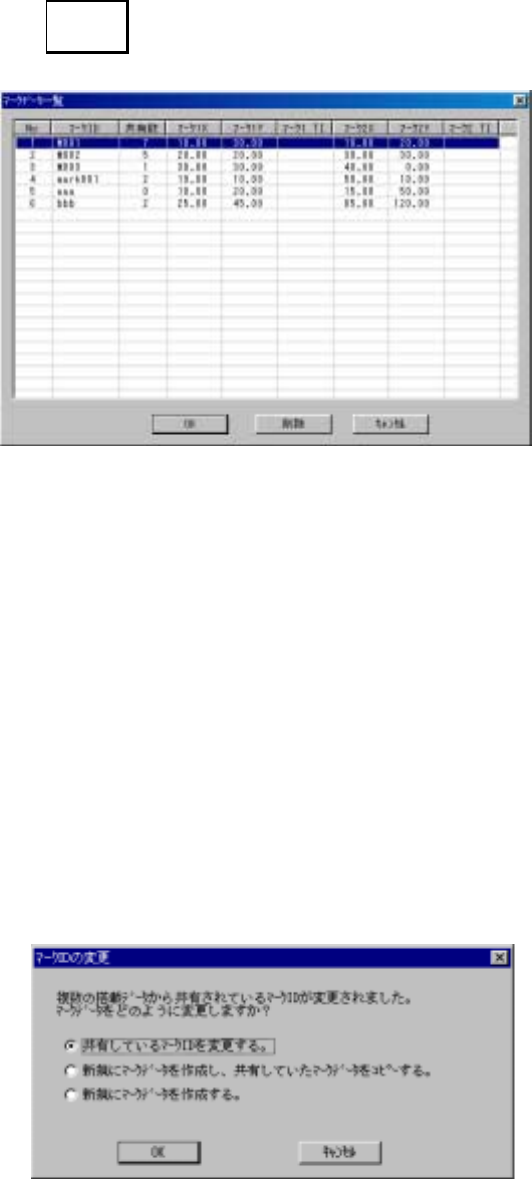

ﾏｰｸﾃﾞｰﾀ一覧を参照する
ﾏｰｸﾃﾞｰﾀ一覧画面
・手入力でﾏｰｸID変更時の操作説明
(1)変更したﾏｰｸIDが共有している場合
「ﾏｰｸIDを変更しますか？」のﾒｯｾｰｼﾞが表示されます。[OK]ﾎﾞﾀﾝを押下すると、搭載ﾃﾞｰﾀのﾏｰｸ
ﾃﾞｰﾀは指定した
ﾏｰｸﾃﾞｰﾀと共有します。[ｷｬﾝｾﾙ]ﾎﾞﾀﾝを押下すると、入力したﾏｰｸIDは無効になり入力前の値に
戻ります。
(2)共有状態で変更したﾏｰｸIDが存在しないﾏｰｸIDの時
以下の問い合せ画面が表示されます。
問い合せ画面で選択した結果により搭載ﾃﾞｰﾀとﾏｰｸﾃﾞｰﾀの状態が以下の様に変ります。
