4 - 69 4-7-3. タックコントロール部（荷姿ページ） タックコントロール部（荷姿ページ） タックコントロール部（荷姿ページ） タックコントロール部（荷姿ページ） 1) テープが選択された場合 テープが選択された場合 テープが選択された場合 テープが選択された場合 ① テープ巾 テープ巾をラジオボタンで選択入力します。 ② 送りピッチ テープの送りピッチをコンボボックスで選択入力します。 テープ巾との組み合わせで，フィーダノ…
4 - 68
・

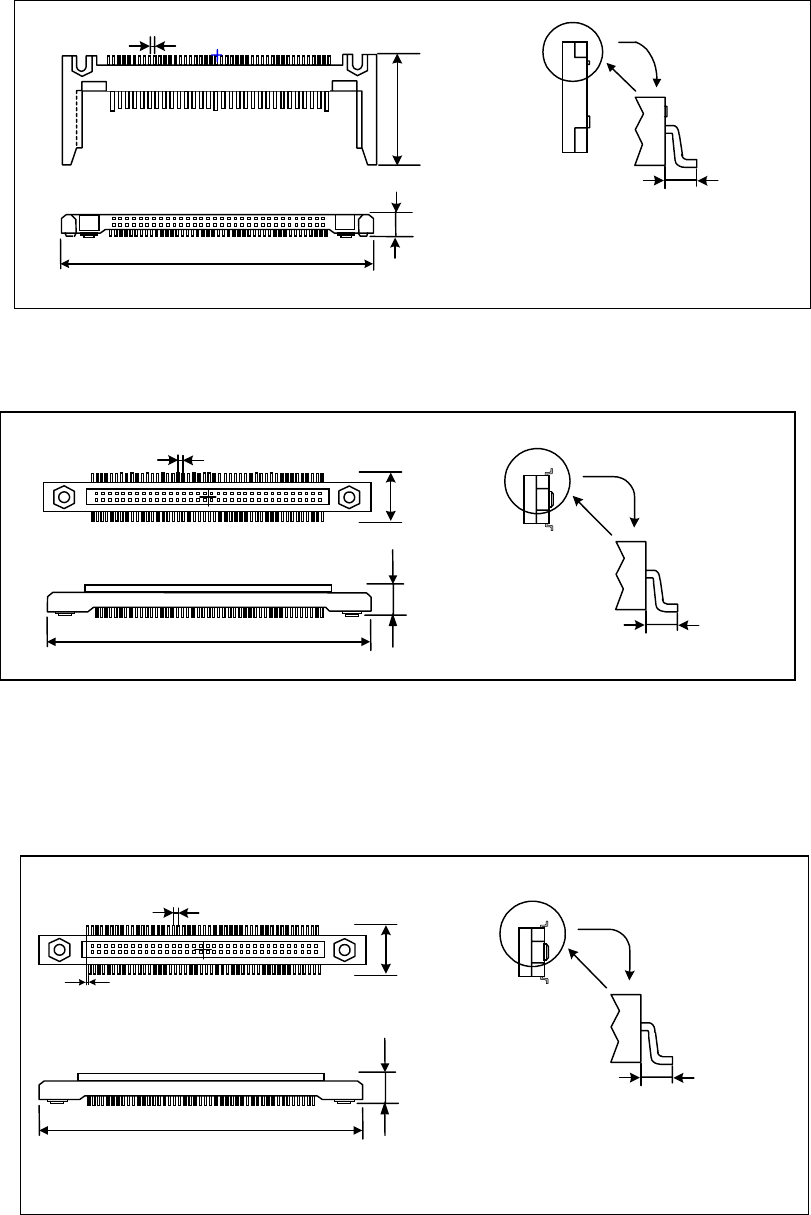

一方向リードコネクタ
・
二方向リードコネクタ
・
Ｚリードコネクタ
外形寸法 縦
リードピッチ
リード長 縦
外形寸法 横
部品高さ
外形寸法 縦
リードピッチ
リード長 縦
外形寸法 横
部品高さ
外形寸法 縦
リードピッチ
下辺リードが右側に半リードピッチシフトしています。
リード長 縦
外形寸法 横
部品高さ
4 - 69
4-7-3.

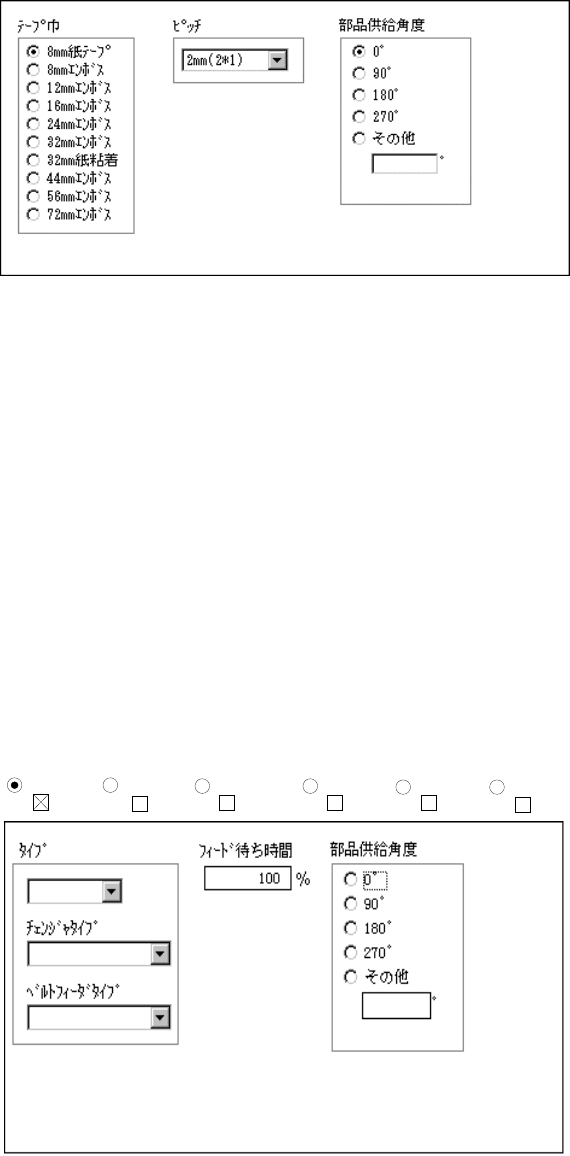

タックコントロール部（荷姿ページ）
タックコントロール部（荷姿ページ）タックコントロール部（荷姿ページ）
タックコントロール部（荷姿ページ）
1)
テープが選択された場合
テープが選択された場合テープが選択された場合
テープが選択された場合
①
テープ巾
テープ巾をラジオボタンで選択入力します。
②
送りピッチ
テープの送りピッチをコンボボックスで選択入力します。
テープ巾との組み合わせで，フィーダノックピンの制御に必要です。
また，コンボボックスの選択項目は，テープ巾により選択可能な送りピッチが表示されます。
③
部品供給角度
テープの供給方向に対して部品がどの角度で封入されているかを指定します。ラジオボタ
ンで選択入力します。その他の部品を選択した場合は，エディットフィールドに角度を入
力してください。（
0°
∼
359°
）
4-7-9.
部品供給角度定義参照。
2)
スティックが選択された場合
スティックが選択された場合スティックが選択された場合
スティックが選択された場合
4 - 70

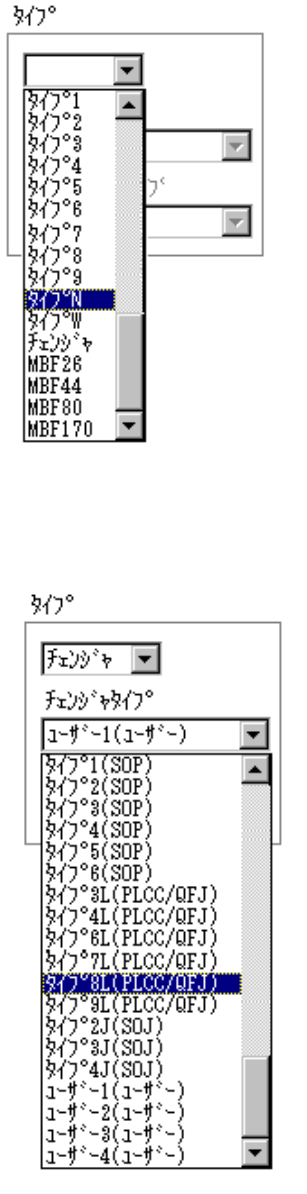

① タイプ
スティックフィーダのタイプを設定します。
② チェンジャタイプ
スティックチェンジャのタイプを設定します。
スティックフィーダのタイプでチェンジャを設定した場合のみ設定できます。
