4 - 72 4-7-4. タックコントロール部（センタリングページ） タックコントロール部（センタリングページ） タックコントロール部（センタリングページ） タックコントロール部（センタリングページ） センタリング方式は，レーザセンタリングしか選択できません。 他のセンタリング方式は選択できません。 他機種やデータベースからデータを読み込んむ場合，ビジョン，メカニカルセン タリング が，ディセーブルになり，未完成状態になります。 …
4 - 71
③ ベルトフィーダタイプ
ベルトフィーダのタイプを設定します。
スティックフィーダのタイプでベルトを設定した場合のみ設定できます。
④ フィード待ち時間
部品を吸着後，次の部品が吸着可能となるまでの待ち時間に対する割合を設定します。
各タイプにより設定された値があり，この設定値に対しての%で指定します。
⑤ 部品供給角度
部品の供給角度をラジオボタンで設定します。
その他の部品を選択した場合は，エディットフィールドに角度を入力してください。
(0°∼ 359°)
3)

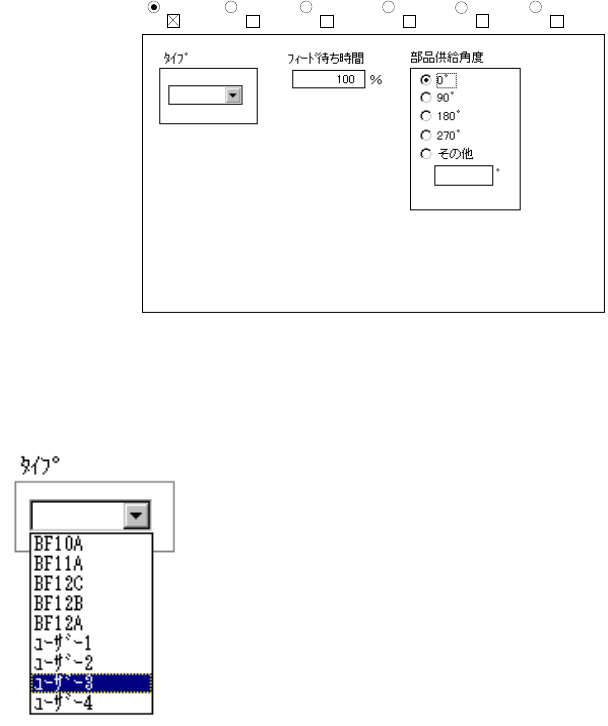

バルクが選択された場合
バルクが選択された場合バルクが選択された場合
バルクが選択された場合
① タイプ
バルクフィーダのタイプをコンボボックスで設定します。
② フィード待ち時間
部品を吸着後，次の部品が吸着可能となるまでの待ち時間を入力します。
各タイプにより設定された値があり，この設定値に対しての%で指定します。
③ 部品供給角度
部品の供給角度をラジオボタンで指定します。
4 - 72
4-7-4.

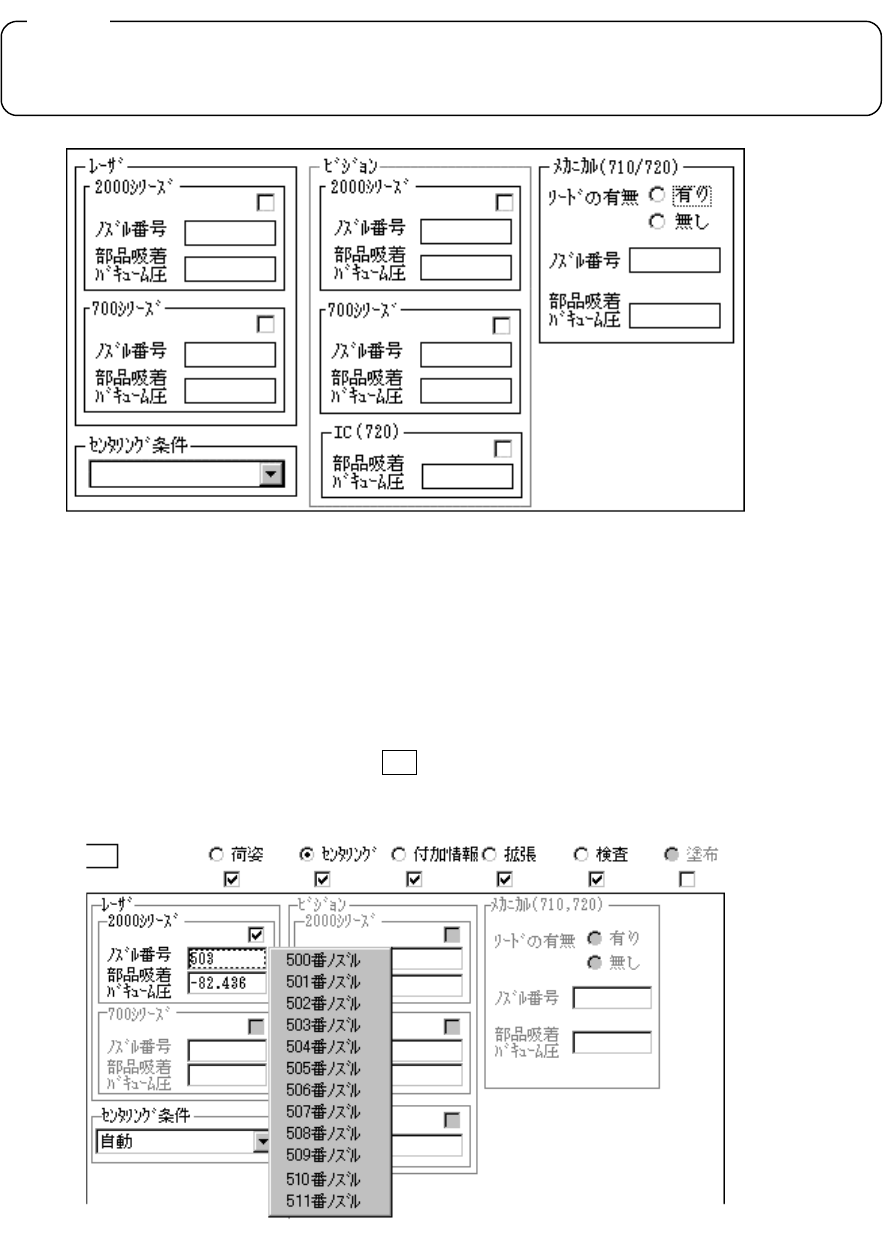

タックコントロール部（センタリングページ）
タックコントロール部（センタリングページ）タックコントロール部（センタリングページ）
タックコントロール部（センタリングページ）
センタリング方式は，レーザセンタリングしか選択できません。
他のセンタリング方式は選択できません。
他機種やデータベースからデータを読み込んむ場合，ビジョン，メカニカルセンタリング
が，ディセーブルになり，未完成状態になります。
ビジョン，メカニカルの入力項目がディセーブルになり，設定不可能となります。
① ノズル番号
ノズルの番号をエディットボックスに直接入力するかまたは，ポップアップから選択して
入力します。ポップアップでの入力を以下に示します。
トラックボールの＜右＞ボタンまたは F2 ｷｰを押してのポップアップメニューを開くと下
図のようになります。選択入力を行って下さい。
注意：
注意：注意：
注意：
4 - 73
② 部品吸着バキューム圧
生産時，部品無しのバキュームレベル（マシンセットアップで設定）と本バキューム圧で
吸着後の部品が正しく吸着できたかを判断します。
ノズル番号で指定されたノズルで部品を吸着した時のバキューム圧を入力します。直接入
力するかまたは，トラックボールの＜右＞ボタンまたは F2 キーを押し，ポップアップメニ
ューを開いて選択入力して下さい。
部品吸着バキューム圧
-82.437
ノズル
500 1005, 1608, SOT (
モールトﾞ部
1.6 x 0.8), 2012,
SOT(
モールトﾞ部
2.0 x 1.25)
-82.437
ノズル
501 0603
（
KE-2040
対象外）
-82.437
ノズル
502 1005,
-82.437
ノズル
503 1608,SOT (
モールトﾞ部
1.6 x 0.8), 2012, SOT(
モールトﾞ部
2.0 x 1.25)
-82.437
ノズル
504 2012,3216,SOT(
モールト部
2.0 x 1.25),SOT23
-82.437
ノズル
505
アルミ電解コンデンサ
(
小
),
タンタルコンデンサ，トリマ
-82.437
ノズル
506
アルミ電解コンデンサ
(
中
), SOP(
狭幅
), HSOP(
狭幅
),SOJ,
コネクタ
-82.437
ノズル
507
アルミ電解コンデンサ
(
大
),SOP(
広幅
), HSOP(
広幅
), TSOP, QFP, PLCC, SOJ,
コネクタ
-82.437
ノズル
508 QFP,PLCC
-82.437
ノズル
508 QFP,PLCC
-78.464
ノズル
510
メルフ
-78.464
ノズル
511
メルフ（大）
● バキューム圧を入力すると表示値が少し変化します。これは分解能を高くしてＡＤ変換
しているためで、異常では有りません。
例．−82.437kPa → −82.436kPa と表示されます。
● 表示される部品吸着バキューム圧は、あくまで参考値です。メーカーにより部品表面の
仕上げが異なっていることがあるため、使用するには、マシン操作で部品測定を行うよ
うにして下さい。

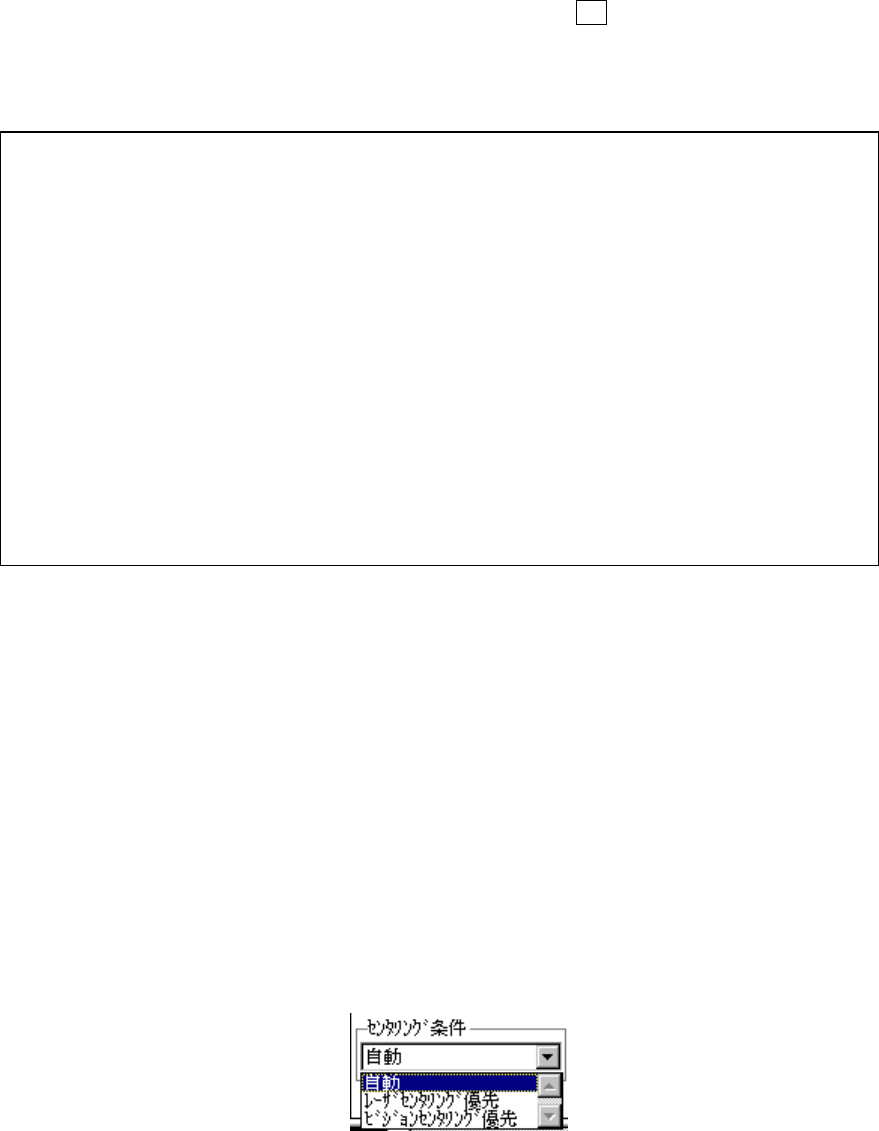

③ センタリング条件
コンポボックスより，センタリング条件を選択入力します。センタリング方式が複数選択
されている場合に，レーザまたはビジョンのどちらで優先的にセンタリングを行うかを指
定することができます。
)
