⑤
搭載Ｚ上昇加速度
搭載位置におけるＺ軸アップの加速度（部品位置安定用）をコンボボックスで指定します。
選択内容は，ＸＹに同じです。
⑥
θ速度
θ回転速度をコンボボックスで指定します。
·
計測時
レーザ認識時のθ軸の加速度を設定します。
·
計測外
レーザ認識外のθ軸の加速度を設定します。
選択内容は，ＸＹに同じです。
⑦
搭載オフセット
左右非対象形部品に対する搭載時のオフセットを入力します。
⑧
レーザ高さ
部品上面からレーザ面までのオフセットを入力します。
LA/LAHD
ヘッドまたは
MNLA/FMLA
ヘッド使用時に有効になります。
⑨
レーザ認識アルゴリズム
レーザ認識用のアルゴリズムをコンボボックスより指定します。
アルゴリズム０：
吸着姿勢から搭載角度分回転させて搭載します。
（レーザ認識できないが搭載したい部品対応）
アルゴリズム１：
陰幅が最小となる辺（第１最小陰
A
）を見つけ，検出した最小幅の
辺から
+90°
の位置まで回転させ，最小幅（第２最小陰
B
）を検出し，
位置ずれ，角度ずれの補正を行い，搭載します。
（チップ部品対応）
アルゴリズム２：
陰幅が最小となる辺（第１最小陰
A
）を見つけ，検出した最小幅の
辺から
+
方向にレーザアライメントしながら回転させ，最小幅（第
２最小陰
B
）を検出し，位置ずれ，角度ずれの補正を行い，搭載し
ます。
（
SOP
等リードのある部品対応）
アルゴリズム３：
吸着姿勢のまま陰を検出（第１最小陰
A
）し，検出した辺から
+90°
の位置まで回転させ，最小幅（第２最小陰
B
）を検出し，位置ずれ
の補正を行い，搭載します。
（円筒部品対応）
⑩
プリローテイト角度
吸着したレーザ認識部品を，センタリング前にどのくらい回転させるか（プリローテイト
角度）を設定します。プリローテイトする角度をエディットフィールドに入力します。
外形寸法初期入力時にデフォルト値が設定されます。外形寸法を変更した時には，デフォ
ルト値は設定されません。
4 - 78
検査 ｺﾌﾟﾗﾅﾘﾃｨ検査をするかしないかを選択しま
す。
判定値 判定値を設定します。
幅 電極ｻｲｽﾞの幅を設定します。 電極ｻｲｽﾞ
長さ 電極ｻｲｽﾞの長さを設定します。
電極光沢情報
電極光沢情報を設定します。
通常
光沢あり
光沢なし
電極明るさしきい値
電極明るさのしきい値を設定します。
ﾚｰｻﾞ強度
ﾚｰｻﾞの強度を設定します。
測定高さｵﾌｾｯﾄ
測定高さのｵﾌｾｯﾄを設定します。
ｽｷｬﾝ位置ｵﾌｾｯﾄ
ｽｷｬﾝ位置のｵﾌｾｯﾄを設定します。
AGC
補正値
AGC
の補正値を設定します。
測定ﾓｰﾄﾞ
測定のﾓｰﾄﾞを設定します。
自動設定
標準測定ﾓｰﾄﾞ
・高精度測定ﾓｰﾄﾞ

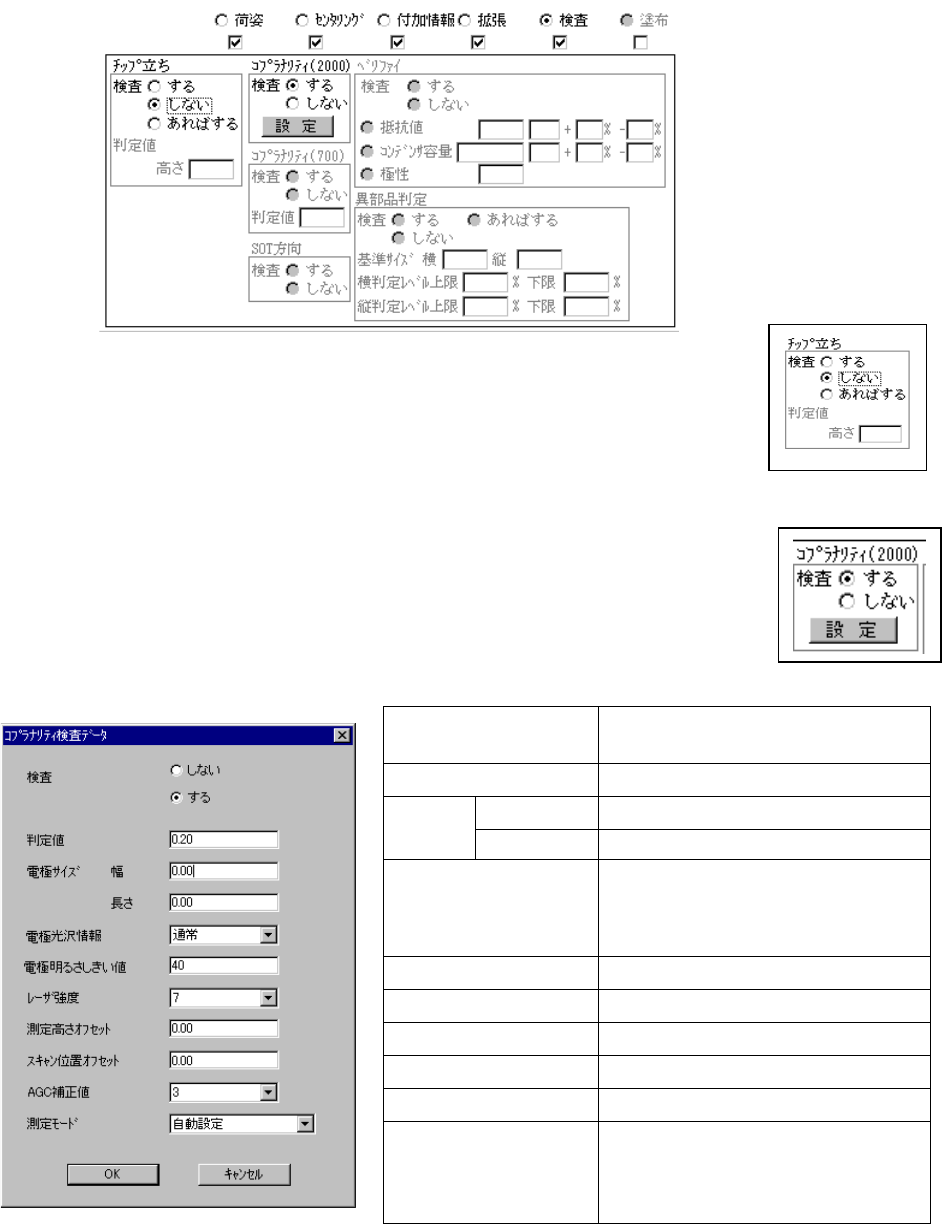

4-7-7. タックコントロール部（検査ページ）
タックコントロール部（検査ページ）タックコントロール部（検査ページ）
タックコントロール部（検査ページ）
①
①①
①
チップ立ち
チップ立ちチップ立ち
チップ立ち
チップ立ち検出オプションを“使用するか
否か”の設定をラジオボタンで
指定します。
「する」、「あればする」を指定した場合は、判定値として高さを入力してください。「あれば
する」を選択した場合、チップ立ち検出装置があれば検出が行われます。
②
②②
②
コプラナリティ
コプラナリティコプラナリティ
コプラナリティ（
（（
（
KE-2020,2040
のみ適用）
のみ適用）のみ適用）
のみ適用）
ＩＣ部品のリード浮きの検査を“行うか
否か”をラジオボタンで設定します。
「する」を指定した場合は、判定値を入力してください。
◇
＜設定＞ボタンをクリックすると、検査データ設定ダイアログが表示されます。
＜
OK
＞ボタンで設定、＜キャンセル＞ボタンで取り消します。
BGA,FBGA
では､電極ｻｲｽﾞの幅､長さ､電極光沢情報､ｽｷｬﾝ位置ｵﾌｾｯﾄの設定は
出来ません｡
4 - 79
③
③③
③ ベリファイ
ベリファイベリファイ
ベリファイ

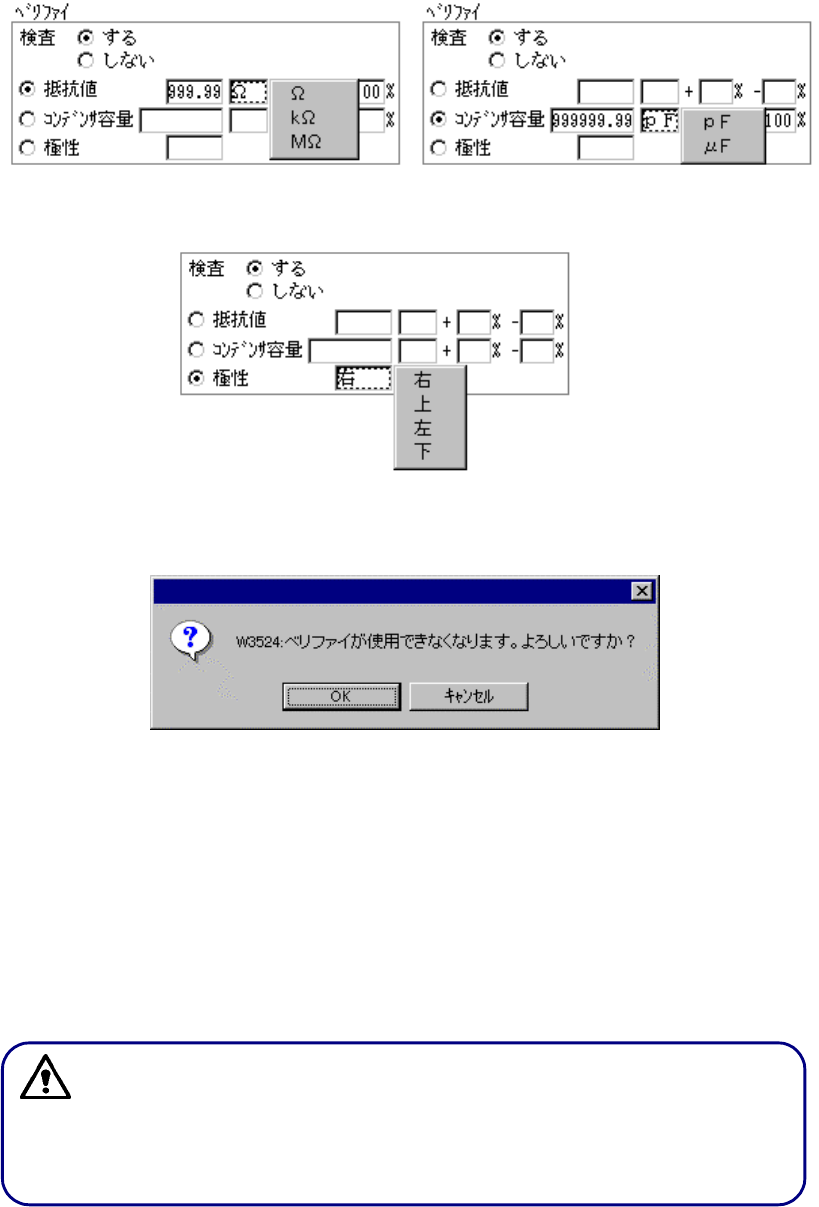

抵抗値、容量、極性を“検査するか 否か”をラジオボタンで設定します。
「抵抗値」または「コンデンサ容量」を指定した場合は、判定値・単位・許容誤差の上限／下
限を入力してください。
単位の入力は、入力領域でトラックボールの＜右＞ボタンをクリックすることにより下図のよ
うなポップアップメニューが表示されます。
◇ 極性を指定した場合は、入力領域でマウスの＜右＞ボタンをクリックすることにより方
向が選択できます。
◇ ベリファイ検査が“する＂に指定されていたものが、他のデータを変更するこ
とにより仕様外となる場合は、下記のダイアログが表示されます。
④
④④
④ 異部品判定
異部品判定異部品判定
異部品判定
異部品判定を“行うか 否か”をラジオボタンで指定します。
「あればする」を選択した場合、判定が行われます。
「する」が選択された場合は、判定が行われます。
⑤
⑤⑤
⑤ ＳＯＴ方向
ＳＯＴ方向ＳＯＴ方向
ＳＯＴ方向
ＳＯＴ方向検査を“行うか 否か”をラジオボタンで設定します。
部品種が、ＳＯＴの場合のみ選択可能となります。
「する」が選択された場合は、分割先ステーションが検査可能ステーションであれば、ＳＯ
Ｔの方向検査を行います。
注意事項：
注意事項：注意事項：
注意事項：
リードの有る部品は、基準サイズの入力に注意してください。
部品外形寸法は、リード先端迄の縦・横サイズを指定しますが、異部品判定フィー
ルド内の基準サイズは、レーザが当たる面の横・縦寸法になります。
