4-7-10.
部品データ置換
部品データ置換部品データ置換
部品データ置換
部品データの各項目を指定し、選択した部品を一括して置換する機能です。
生産プログラム編集時の“部品データリスト表示画面”、または“部品データ画面
(
図
4-7-10-1
参照
)
”
時に編集メニューから［置換］を選択すると［部品データ置換ウィザード］が起動します。
図
図図
図
4-7-10-1
部品データ置換選択画面
部品データ置換選択画面部品データ置換選択画面
部品データ置換選択画面
(1)
条件設定

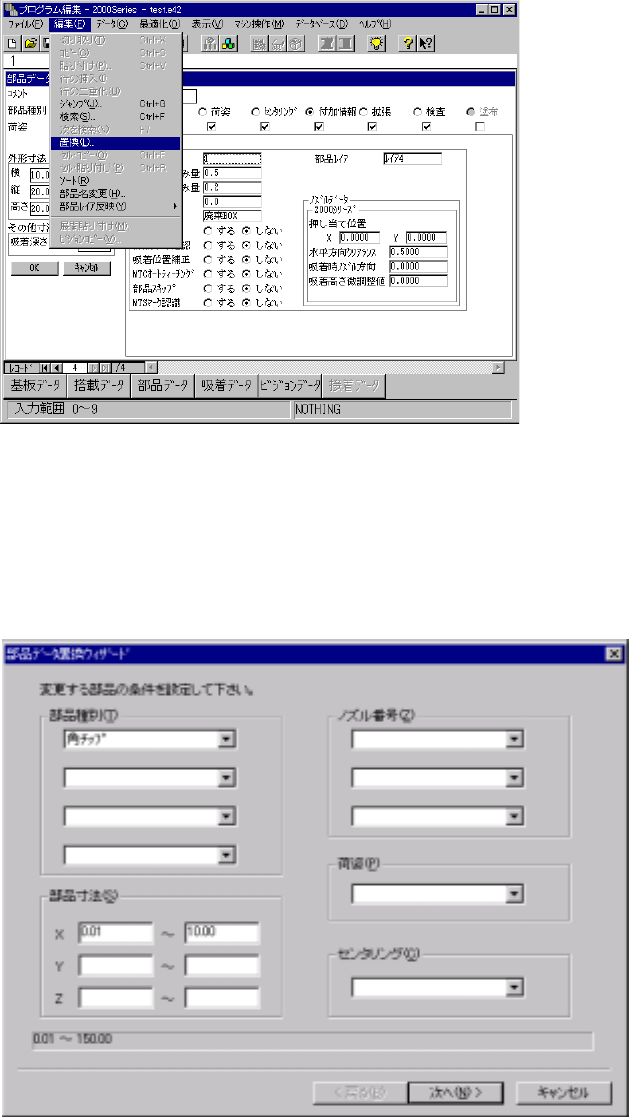

編集メニューから［置換］が選択されると、図
4-7-10-2
が表示されます。
◇
条件設定画面では変更対象とする部品の条件を設定します。
図
図図
図
4-7-10-2
条件設定画面
条件設定画面条件設定画面
条件設定画面
4 - 84
●
設定できる条件は以下の通りです。
1 部品種別
部品種別を最大 4 種類指定します。複数種類が指定された場合は指定された
全ての部品が対象となります。1 つも入力されない場合は全ての部品種が対
象となります。
2 部品寸法
部品の縦、横、高さのそれぞれの最大値、最小値を指定します。入力が省略
されると、それぞれ入力可能な最大、最小の値として処理されます。
3 ノズル番号
吸着に使用するノズル番号を最大 3 種類指定します。複数種類が指定された
場合は指定された全ての部品が対象となります。1 つも入力されない場合は
ノズル番号によらず置換えの対象となります。
4 荷姿
部品の荷姿を指定します。指定されない場合は全ての荷姿の部品が対象とな
ります。
5 センタリング
部品のセンタリング方式を指定します。指定されない場合は全てのセンタリ
ング方式の部品が対象となります。
必要な項目を入力して＜次へ＞ボタンを選択すると、図
4-7-10-3
に移行します。
(4)
置換値の設定
置換値の
設定画面では、各設定の新しい値を入力します。
入力項目は部品データ［○付加情報、○拡張項目、○検査情報（図
4-7-10-1
画面参照）］の入
力項目にノズル番号を加えたもので、未入力とすることで変更無しとすることが出来ます。
「コプラナリティ」はビジョンデータの｢コプラ｣を変更します｡
◇
必要な項目を入力して＜次へ＞ボタンを選択すると、図
4-7-10-3
∼
5
画面に移行します。
図
図図
図
4-7-10-3
置換値設定画面（１）
置換値設定画面（１）置換値設定画面（１）
置換値設定画面（１）
