4 - 94 ⑤ X1 、 、 、 、 Y1 、 、 、 、 Z フィーダ吸着位置の座標を指定します。供給、 番号、レーンの項目がセットされ ると自動計 算され表示されます。一度値が入った後は、変更（ティーチング含む）ができます。 注意 人身への損傷を防ぐ ため、ティー チング中は装置内 部に手を入れたり、顔 や 頭を近づけないで下さい。 注意 フィーダバン ク認識を一度も 行っていない場合 に（原点復帰から， もしくは バンク…
4 - 93
① 供給
供給供給
供給
テープと同じです。
② 角度
角度角度
角度
テープと同じです。
③ 番号
番号番号
番号
スティックフィーダの位置決めピンを挿入するフィーダ取り付け穴の番号を指定します。
● 番号を変更すると番号より右の各項目は、初期化され空白で表示されます。
また、番号が入力された時点で、既にセットされているテープフィーダ・トレイホル
ダ・バルクフィーダとの重なりチェックが行われ、重なりが検出されれば、エラー表
示され入力は拒否されます。
④ レーン
レーンレーン
レーン
レーン番号を指定します。
● レーン番号は、前面、後面とも機械に向かって左側から順に 1、2 となります。下図参照。
レーンが新規入力または変更されると、吸着位置 X1、 Y1、 Z を自動計算し表示します。
レーンが既に塞がっていれば、重なりとなりエラー表示され入力は拒否されます。
スティックチェンジャの場合、吸着データのレーン入力は、不可項目とし ”＊” とする。

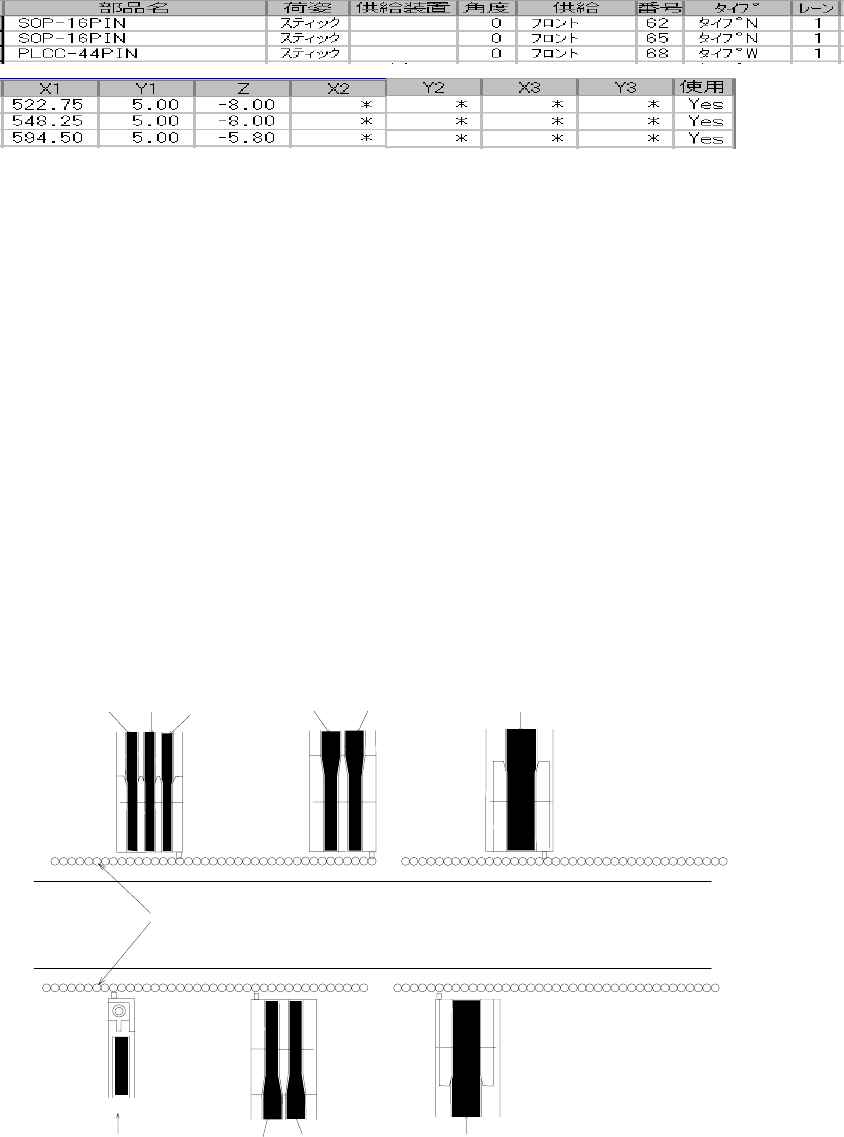

レーン番号の例
レーン番号の例レーン番号の例
レーン番号の例
4 - 94
⑤ X1、
、、
、Y1、
、、
、Z
フィーダ吸着位置の座標を指定します。供給、番号、レーンの項目がセットされると自動計
算され表示されます。一度値が入った後は、変更（ティーチング含む）ができます。
注意
人身への損傷を防ぐため、ティーチング中は装置内部に手を入れたり、顔や
頭を近づけないで下さい。
注意
フィーダバンク認識を一度も行っていない場合に（原点復帰から，もしくは
バンク下降し，上昇させた後から），吸着位置移動前にフィーダバンク認識実
行時は，ヘッドが供給装置の上を横切りますので，手や顔などを装置内に入
れたり近づけないで下さい。 特にティーチング，吸着追尾等のメニュー以
外からの認識実行時の動作には気をつけて下さい。
4 - 95
4-9. データ完成確認
データ完成確認データ完成確認
データ完成確認
4-9-1.
データ完成状況
データ完成状況データ完成状況
データ完成状況
データ完成状況は，データ
(C)
から呼び出します。
データの完成状況を呼び出すと下図のダイアログが表示されます。
ここでは各データの入力件数と完成件数，そしてデータ毎の完成状況を表示します。表示項目を以
下に示します。
①
完了
完了完了
完了
各データ毎に完成／未完成を表示します。
（＊）データが完成していることを表します。
（ ）データが未完成であることを表しています。
「レコード総数」と「完了レコード数」が等しい場合に完成として扱っています
②
レコード総数
レコード総数レコード総数
レコード総数
完了
/
未完了を問わず，入力されているデータの件数を表示します。
入力の完了
/
未完了に関わらず入力途中のデータを含む総データ件数を表示しています。
③
完了レコード総数
完了レコード総数完了レコード総数
完了レコード総数
入力の完了しているデータの件数を表示します。
必要な項目が全て入力されている，入力完了のデータ数を表示しています。
＜
OK
＞ボタンを押すと呼出元のデータの入力画面に戻ります。
