4 – 1 24 (4) フィーダ配置オプション フィーダ配置オプション フィーダ配置オプション フィーダ配置オプション フィーダ配置オプションでは，最適化がフィーダを配置する場合のオプションを指定できます。 ［フィーダ配置オプション］のタブをめくると下図のようなダイアログが表示されます。 図 図 図 図 4-10- 1-10 フィーダ配置オプション フィーダ配置オプション フィーダ配置オプション フィーダ配置オプション 搭載ピ…
4 – 123
(3)
(3)(3)
(3)
エリアオプション
エリアオプションエリアオプション
エリアオプション
最適化がフィーダを割り当て可能なエリアを指定することができます。
このオプションを使用すると，プログラム毎にフィーダの装着範囲をフロント側，リア側と切り替
えることができます。
一括交換台に，フィーダを前もって装着して準備しておくことにより，次の生産開始までの時間を
短縮することができます。
［エリアオプション］のタブをめくると下図のようなダイアログが表示されます。
図
図図
図 4-10-1-8
エリアオプショ
エリアオプショエリアオプショ
エリアオプション
ンン
ン
フィーダの装着範囲をエリア指定することができます。
図
図図
図 4-10-1-9
ｴﾘｱ指定
ｴﾘｱ指定ｴﾘｱ指定
ｴﾘｱ指定
全エリア ：最適化は，全エリアにフィーダを配置します。
フロント ：最適化は，フロント側のみにフィーダを配置します。
リア ：最適化は，リア側のみにフィーダを配置します。
フロント優先 ：最適化は，フロント側を優先してフィーダを配置します。
リア優先 ：最適化は，リア側を優先してフィーダを配置します。
4 – 124
(4) フィーダ配置オプション
フィーダ配置オプションフィーダ配置オプション
フィーダ配置オプション

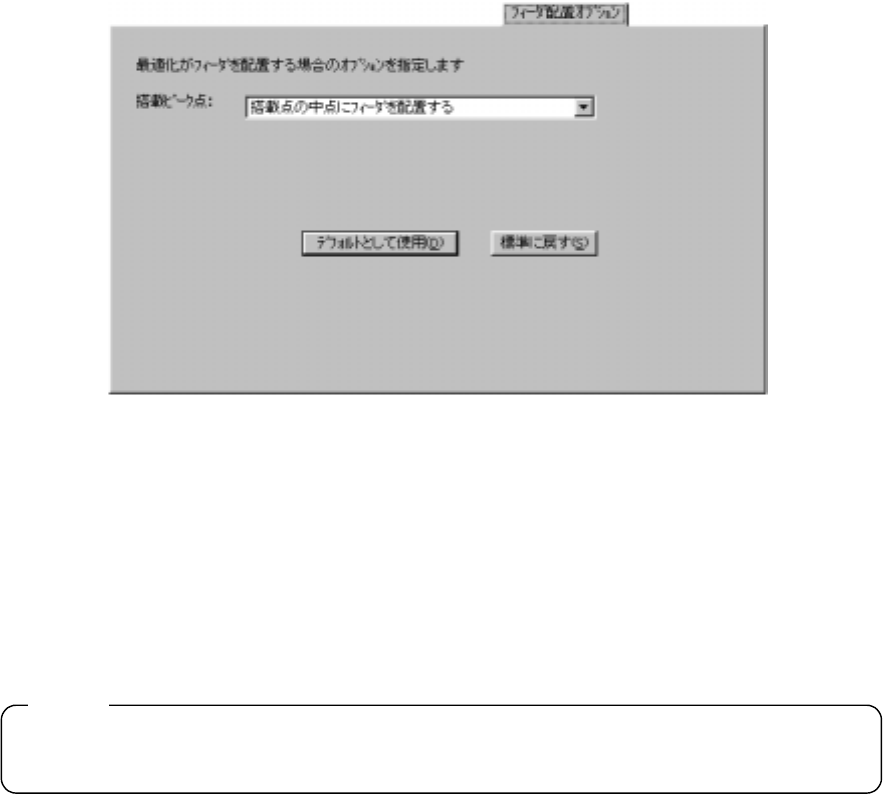

フィーダ配置オプションでは，最適化がフィーダを配置する場合のオプションを指定できます。
［フィーダ配置オプション］のタブをめくると下図のようなダイアログが表示されます。
図
図図
図 4-10-1-10
フィーダ配置オプション
フィーダ配置オプションフィーダ配置オプション
フィーダ配置オプション
搭載ピーク点
フィーダを配置する起点を指定します。
選択肢には次のものがあります。
・搭載点の中点にフィーダを配置する。
・搭載点の平均点にフィーダを配置する。
2000 オプションで「基板の中心を搭載ピーク点としてフィーダを配置する」がチェックされ
ていると，KE-2000 シリーズのステーションに対して，この項目は無効になります。
注意：
注意：注意：
注意：
4 – 125
(5) 搭載順オプション
搭載順オプション搭載順オプション
搭載順オプション

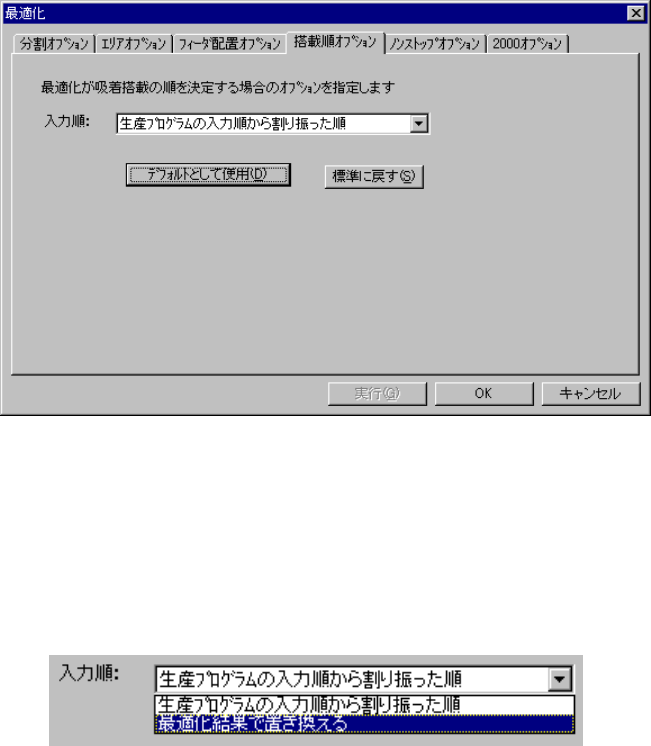

搭載順オプションでは，最適化が吸着搭載の順を決める場合のオプションを指定できます。
図
図図
図 4-10-1-11
搭載順オプション
搭載順オプション搭載順オプション
搭載順オプション
入力順
入力順入力順
入力順
最適化が分割し作成するステーション形式の搭載データの順を指定します。
データ順の選択肢には次のものがあります。
図
図図
図 4-10-1-12
入力順
入力順入力順
入力順
生産プログラムの入力順から割り振った順
分割時に，最適化が搭載データを割り振った順となります。
最適化結果で置き換える
最適化順が搭載データの入力順になります。
