4 - 160
(3)
単独測定結果

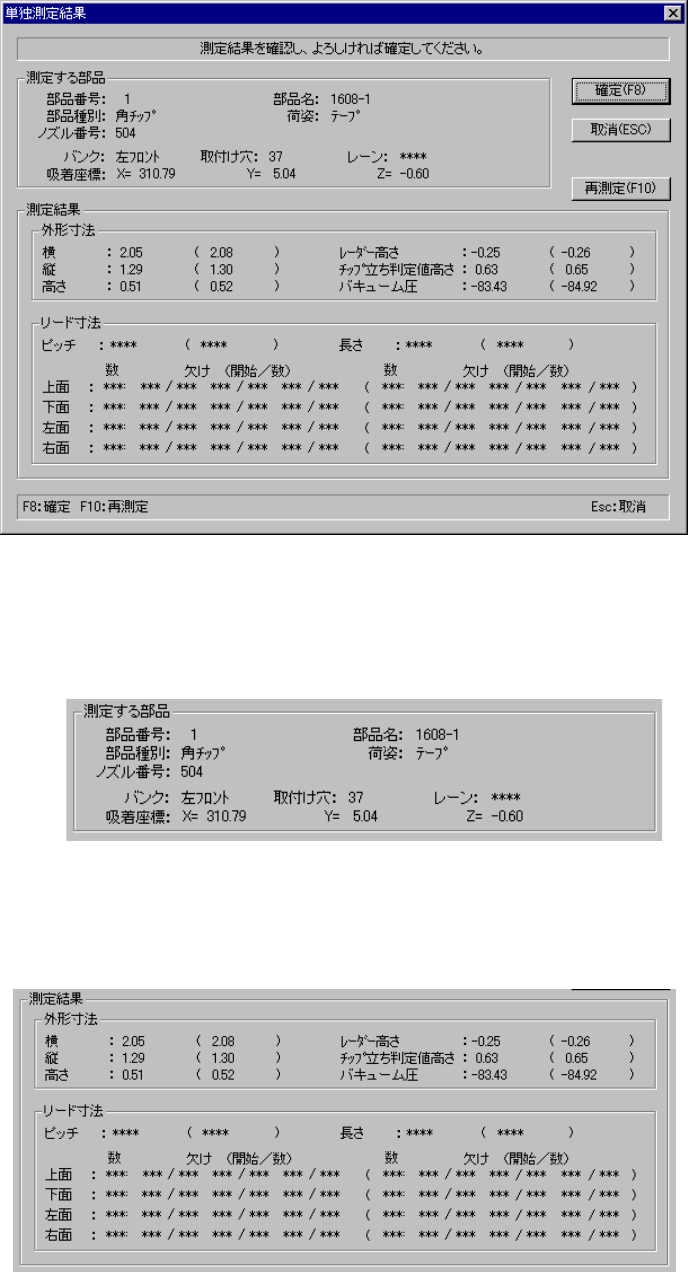

単独測定が終了すると以下の結果ダイアログが表示されます。
図
図図
図
4-12-2-4-2-8
単独測定結果ダイアログ
単独測定結果ダイアログ単独測定結果ダイアログ
単独測定結果ダイアログ
1)
測定する部品
部品内容および吸着位置が表示されます。
2)
測定結果
測定した結果の値が表示されます。（ ）内は元の部品データの値を意味しています。
測定を実行しなかった項目は＊＊＊表示されます。
4 - 161
3)
確定（Ｆ８キー）
測定結果を有効にし、結果の値を部品データに格納します。その後、元の単独測定条件設
定画面に戻ります。
4)
取消（
ESC
キー）
測定結果を無効にし、その後、元の単独測定条件設定画面に戻ります。
5)
再測定（Ｆ１０キー）
再度同じ条件で測定します。
6)
ショートカットキー
単独測定結果画面では、以下のショートカット操作を行うことができます。
キ
キキ
キーボード
ーボードーボード
ーボード
オペパネキー
オペパネキーオペパネキー
オペパネキー
HOD
キー
キーキー
キー
動作
動作動作
動作
Ｆ８
ENTER
確定
Ｆ１０
再測定
ESC CANCEL
戻る
4 - 162
4-12-2-4-3
連続測定
連続測定連続測定
連続測定
•
メニューから
「
連続測定」を選択すると，連続測定条件画面が表示されます。
•
測定条件画面で測定項目，測定範囲を設定します。
•
測定結果画面で＜連続測定＞ボタンを選択するかまたは＜
START>
スイッチを押すと，指定さ
れた測定範囲で測定が実行され，
1
部品の測定が終了すると測定結果画面が表示されます。
•
測定結果画面で＜確定＞を選択すると，測定結果が部品データに取り込まれます。
この動作を指定された測定範囲の最後の部品まで繰り返し，条件設定画面に戻ります。
•
測定結果画面で＜中止＞（
ESC
キー）ボタンを選択するか，または測定中にエラーを検出し
たときは，単独測定モードに移行します。
(1)
連続測定条件設定
メニューから
「
連続測定」を選択すると、以下の連続測定条件を設定するダイアログが表示さ
れます。
図
図図
図
4-12-2-4-3-1

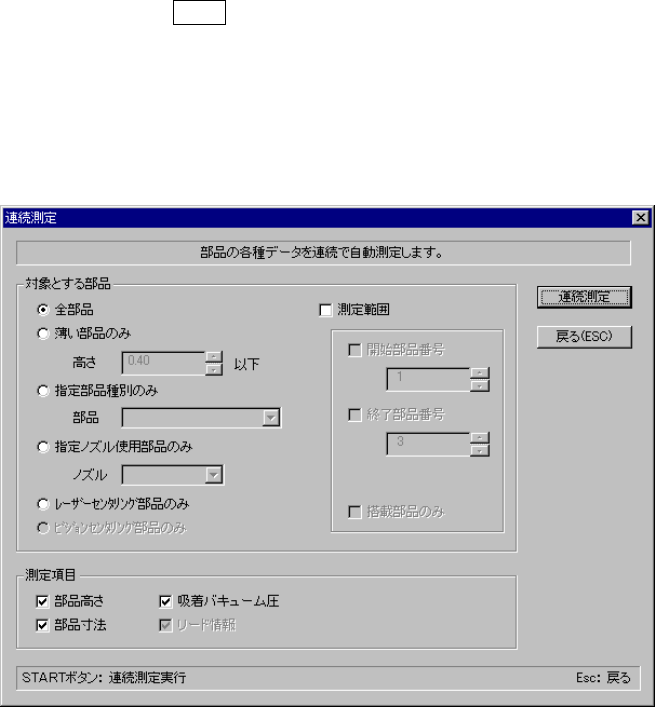

連続測定条件設定ダイアログ
連続測定条件設定ダイアログ連続測定条件設定ダイアログ
連続測定条件設定ダイアログ
