4 - 163 1) 対象とする部品 部品データの中からある条件に一致した部品だけを測定する場合に設定します。 ① 全部品 すべての部品データを測定します。 ② 薄い部品のみ 部品高さがエディットボックスに設定された以下の値の部品のみ測定します。 ③ 指定部品種別のみ コンボボックスに選ばれた部品種別のみ測定します。 ④ 指定ノズル使用部品のみ コンボボックスに選ばれたノズルを使用する部品のみ測定します。 ⑤ レーザセンタリング部品…
4 - 162
4-12-2-4-3
連続測定
連続測定連続測定
連続測定
•
メニューから
「
連続測定」を選択すると，連続測定条件画面が表示されます。
•
測定条件画面で測定項目，測定範囲を設定します。
•
測定結果画面で＜連続測定＞ボタンを選択するかまたは＜
START>
スイッチを押すと，指定さ
れた測定範囲で測定が実行され，
1
部品の測定が終了すると測定結果画面が表示されます。
•
測定結果画面で＜確定＞を選択すると，測定結果が部品データに取り込まれます。
この動作を指定された測定範囲の最後の部品まで繰り返し，条件設定画面に戻ります。
•
測定結果画面で＜中止＞（
ESC
キー）ボタンを選択するか，または測定中にエラーを検出し
たときは，単独測定モードに移行します。
(1)
連続測定条件設定
メニューから
「
連続測定」を選択すると、以下の連続測定条件を設定するダイアログが表示さ
れます。
図
図図
図
4-12-2-4-3-1
連続測定条件設定ダイアログ
連続測定条件設定ダイアログ連続測定条件設定ダイアログ
連続測定条件設定ダイアログ
4 - 163
1)
対象とする部品
部品データの中からある条件に一致した部品だけを測定する場合に設定します。
①
全部品
すべての部品データを測定します。
②
薄い部品のみ
部品高さがエディットボックスに設定された以下の値の部品のみ測定します。
③
指定部品種別のみ
コンボボックスに選ばれた部品種別のみ測定します。
④
指定ノズル使用部品のみ
コンボボックスに選ばれたノズルを使用する部品のみ測定します。
⑤
レーザセンタリング部品のみ
レーザセンタリングを行う部品のみ測定します。
⑥
ビジョンセンタリング部品のみ
ビジョンセンタリングを行う部品のみ測定します。
（ＫＥ−２０３０／ＫＥ−２０１０を除く）
2)
測定範囲
対象する部品の条件からさらに、ある部品番号に絞って測定を行う場合にチェックします。
チェックを行うと以下の内容が指定できるようになります。
①
開始部品番号
測定を開始させる部品データの番号を指定する場合にチェックします。
チェック行いエディットボックスの開始部品番号を変更します。
4 - 164
②
終了部品番号
測定を終了させる部品データの番号を指定する場合にチェックします。
チェック行いエディットボックスの終了部品番号を変更します。
③
搭載部品のみ
搭載データで指定されている部品データのみに限定する場合にチェックします・
3)

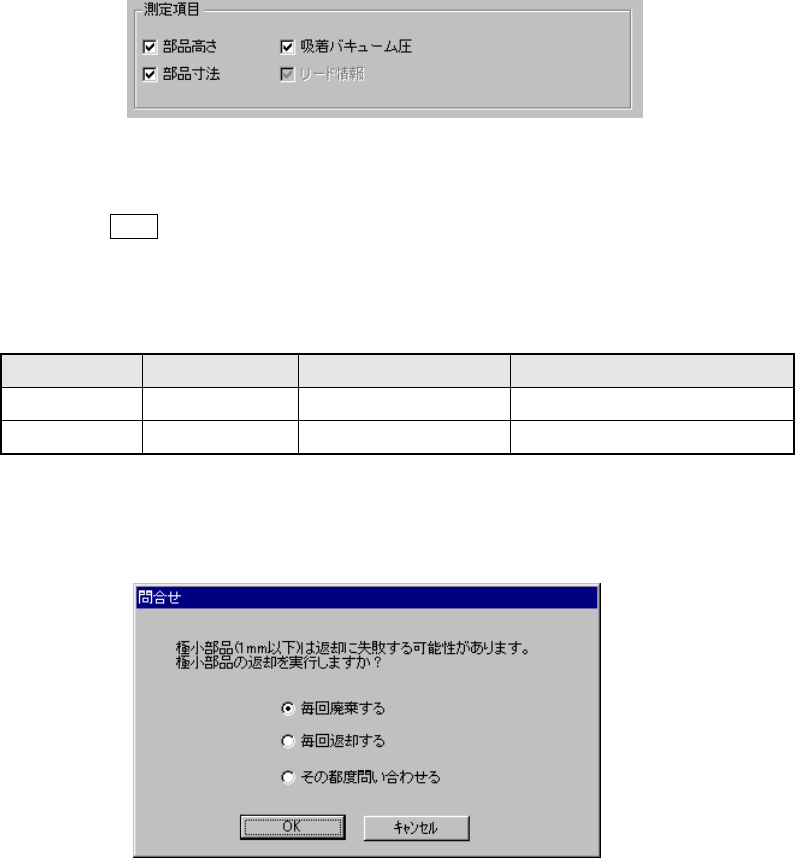

測定項目
測定する項目を選択します。デフォルトでは可能な項目がすべて選択されています。
4)
連続測定ボタン（＜
START
＞ボタン）
連続測定を開始します。
5)
戻るボタン（
ESC
キー）
元の画面に戻ります。
6)
ショートカットキー
連続測定結果画面では、以下のショートカット操作を行うことができます。
キーボード
キーボードキーボード
キーボード
オペパネキー
オペパネキーオペパネキー
オペパネキー
HOD
キー
キーキー
キー
動作
動作動作
動作
START
連続測定開始
ESC
戻る
7)
問い合わせ
連続測定開始後直後に、部品サイズが
1mm
以下の部品を、測定後にどう扱うかを選ぶダイ
アログが表示されます
図
図図
図
4-12-2-4-3-2
部品返却問い合わせダイアログ
部品返却問い合わせダイアログ部品返却問い合わせダイアログ
部品返却問い合わせダイアログ
①
毎回返却する
部品は毎回指定廃却を行います。
②毎回廃却する
部品は元の位置に返却します。
③
その都度問い合わせる。
１つの測定が終了するたび１
mm
以下の部品であれば、ダイアログを表示し問い合わせ
します。
