4 - 171 4-12-3-8. コプラナリティパラメータ取得中ダイアログ コプラナリティパラメータ取得中ダイアログ コプラナリティパラメータ取得中ダイアログ コプラナリティパラメータ取得中ダイアログ コプラナリティ検査ダイアログで、パラメータ取得の項目の取得ボタ ンを押すと、パラメータ取得が実行され、実 行中は以下のダイアログが表示されます。 図 図 図 図 4 4 4 4- - - -12 12 12 12- - - …
4 - 170
4-12-3-6.
コプラナリティパラメータ取得の概要
コプラナリティパラメータ取得の概要コプラナリティパラメータ取得の概要
コプラナリティパラメータ取得の概要
パラメータ
取得開始
検査実行
(ダイアログ)
コプラナリティ
検査
結果表示
(ダイアログ)
パラメータ
取得終了
検査実行
終了
ビジョン認識
設定回数
終了
判定
パラメータ
変更
図
図図
図4
44
4-
--
-12
1212
12-
--
-3
33
3-
--
-4
44
4コプラナリティﾊﾟﾗﾒｰﾀ取得
コプラナリティﾊﾟﾗﾒｰﾀ取得コプラナリティﾊﾟﾗﾒｰﾀ取得
コプラナリティﾊﾟﾗﾒｰﾀ取得処理フロー
処理フロー処理フロー
処理フロー
4-12-3-7.
コプラナリティパラメータ取得の検査方式
コプラナリティパラメータ取得の検査方式コプラナリティパラメータ取得の検査方式
コプラナリティパラメータ取得の検査方式
コプラナリティ検査が、安定しない場合に、電極明るさしきい値、スキャン位置オフセット
リード部品のみ
を、
設定値に対して変更し、計測が安定するパラメータを取得します。測定回数については、設定回数の倍数になり、
最大、設定回数×２０
回程度になる場合があります。
4 - 171
4-12-3-8.

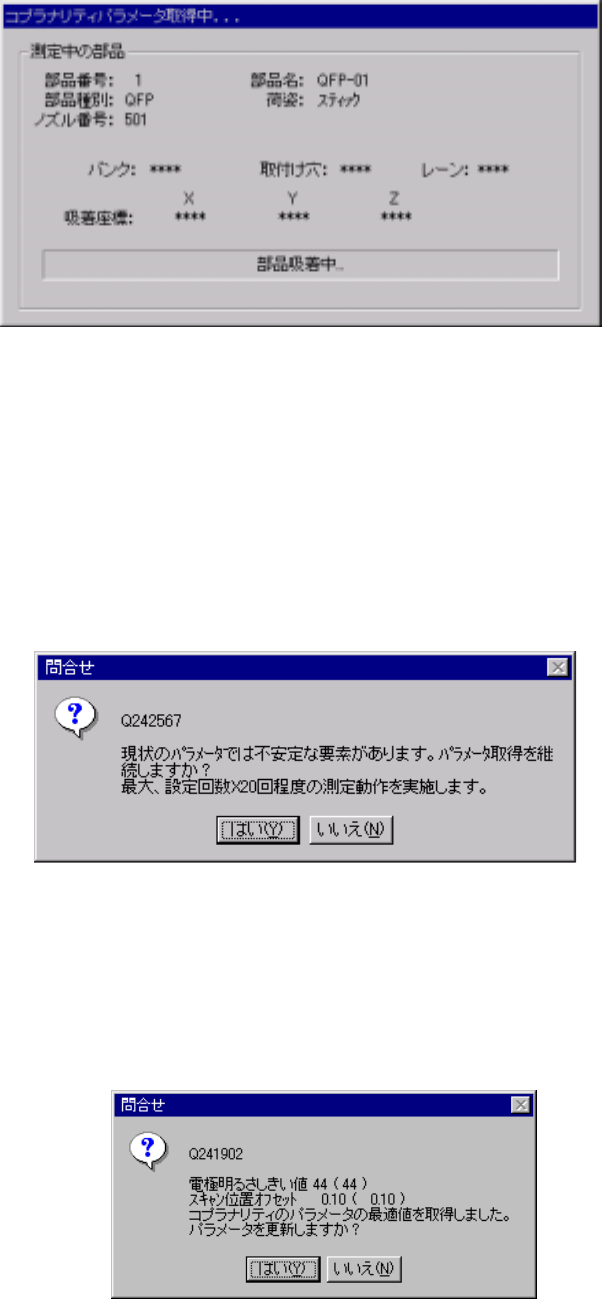

コプラナリティパラメータ取得中ダイアログ
コプラナリティパラメータ取得中ダイアログコプラナリティパラメータ取得中ダイアログ
コプラナリティパラメータ取得中ダイアログ
コプラナリティ検査ダイアログで、パラメータ取得の項目の取得ボタンを押すと、パラメータ取得が実行され、実
行中は以下のダイアログが表示されます。
図
図図
図4
44
4-
--
-12
1212
12-
--
-3
33
3-
--
-5.
5.5.
5.コプラナリティパラメータ取得中ダイアログ
コプラナリティパラメータ取得中ダイアログコプラナリティパラメータ取得中ダイアログ
コプラナリティパラメータ取得中ダイアログ
4-12-3-9.
パラメータ取得継続確認ダイアログ
パラメータ取得継続確認ダイアログパラメータ取得継続確認ダイアログ
パラメータ取得継続確認ダイアログ
現状のコプラ検査パラメータの測定結果に不安定な要素(バラツキ等)がある場合は、測定エラーが発生しなくても、
このダイアログを表示します。
はいを押すと、継続パラメータ取得を実施します。この場合、最大、設定回数×２０回程度の測定を実施します。
いいえを押すと、現状のコプラ検査パラメータを採用します。
図
図図
図4
44
4-
--
-12
1212
12-
--
-3
33
3-
--
-6
66
6パラメータ取得継続確認ダイアログ
パラメータ取得継続確認ダイアログパラメータ取得継続確認ダイアログ
パラメータ取得継続確認ダイアログ
4-12-3-10.
パラメータ取得結果ダイアログ
パラメータ取得結果ダイアログパラメータ取得結果ダイアログ
パラメータ取得結果ダイアログ
コプラパラメータの最適値を取得した場合､取得した電極明るさしきい値とスキ
ャン位置オフセットが表示されます｡
括弧内に取得前のパラメータ表示されます｡はいを押すと､取得したパラメータ
に更新されます｡いいえを押すと取得前のパラメータに設定されます｡
図
図図
図4
44
4-
--
-12
1212
12-
--
-3
33
3-
--
-7
77
7パラメータ取得結果ダイアログ
パラメータ取得結果ダイアログパラメータ取得結果ダイアログ
パラメータ取得結果ダイアログ
4 - 172
4-12-4.
確認
確認確認
確認
4-12-4-1.
マーク系
マーク系マーク系
マーク系
−ＢＯＣ
−ＢＯＣ−ＢＯＣ
−ＢＯＣ
ＢＯＣマークを認識し認識座標の実測値を本体に格納しておきます。この実測値は搭載データティ
ーチング時の座標補正に反映されます。

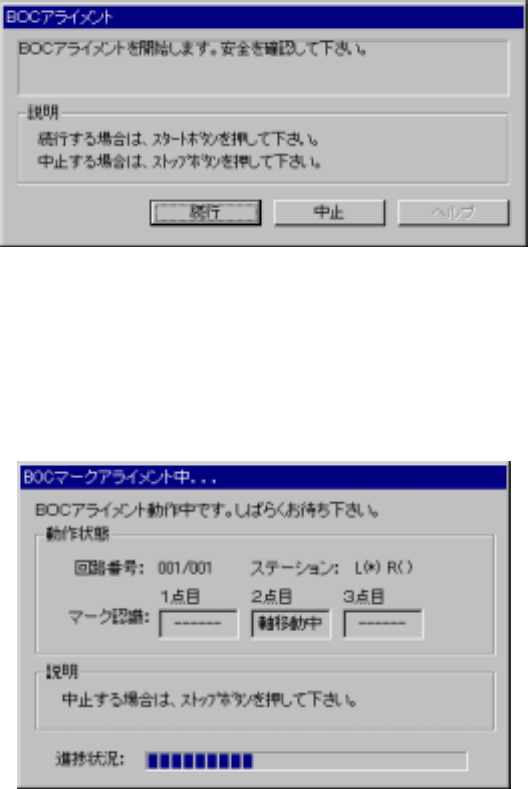

メニュー選択後，軸動作が伴う機能であるため以下のダイアログが表示されます。
安全を確認して<スタート>ボタンを押してください。
図
図図
図 4-12-4-1-1
安全確認ダイアログ
安全確認ダイアログ安全確認ダイアログ
安全確認ダイアログ
<スタート>ボタン押下後，実行中は以下のダイアログが表示されます。
ＢＯＣアライメント実行中で，なんらかの理由で動作を取りやめたいときは，<ストップ>ボタンで
停止できます。
図
図図
図 4-12-4-1-2
ＢＯＣマークアライメント中ダイアログ
ＢＯＣマークアライメント中ダイアログＢＯＣマークアライメント中ダイアログ
ＢＯＣマークアライメント中ダイアログ
