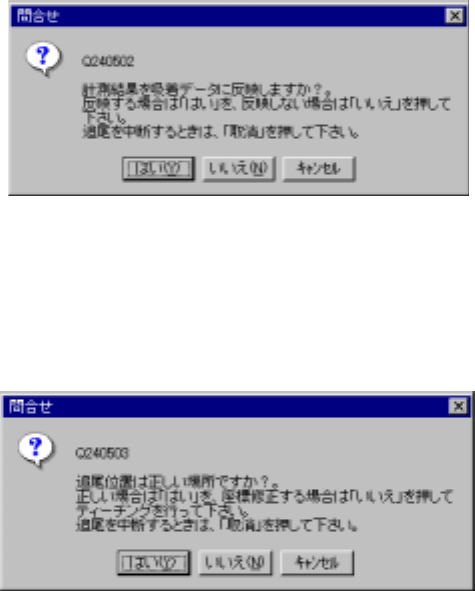

吸着高さ追尾の条件設定で「計測値の取り込み動作を行う」を設定した場合、ＨＭＳでの計
測値を吸着データのＺ座標に取り込むかどうかの問い合わせダイアログが表示されます。
取り込む場合は「はい」を押して下さい。
吸着高さ追尾の条件設定で「カメラで位置確認をする」を設定した場合、ＶＣＳモニターに
吸着位置を映し出しますので、以下のダイアログが表示されたら目視で確認して下さい。
位置が正しければ「はい」を、吸着位置をティーチングし直したい場合は「いいえ」を押し
て(6)項のティーチング操作を行って下さい。
4 - 192
(8) 追尾中のＳＯＴ方向検査
追尾中のＳＯＴ方向検査追尾中のＳＯＴ方向検査
追尾中のＳＯＴ方向検査
追尾一時停止中は、ＳＯＴ方向検査を実施することが可能です。

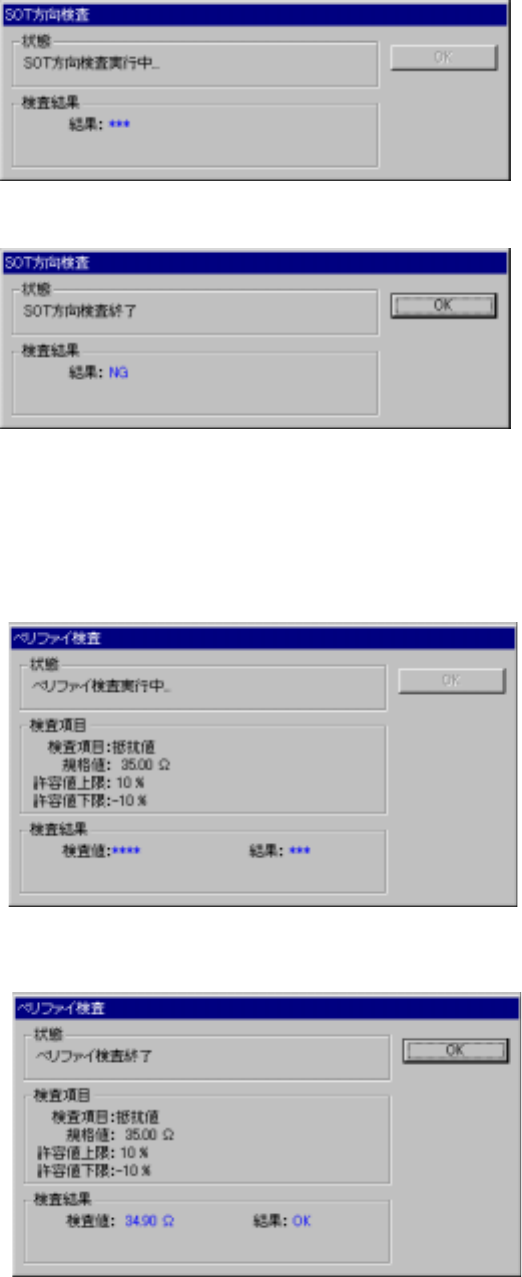

◇ＳＯＴ方向検査中は、以下の画面が表示されます。
◇ＳＯＴ方向検査後、検査結果が結果「ＯＫ」「ＮＧ」で表示されます。
(9) 追尾中のベリファイ検査
追尾中のベリファイ検査追尾中のベリファイ検査
追尾中のベリファイ検査
追尾一時停止中は、ベリファイ検査を実施することが可能です。
◇ベリファイ検査中は、以下の画面が表示されます。
◇ベリファイ検査後、検査測定値および結果「ＯＫ」「ＮＧ」で表示されます。
4 – 193
4-12-5.
マークデータベース
マークデータベースマークデータベース
マークデータベース
第５章「ティーチング」でマークデータティーチング時に登録したマークデータのデータベースフ
ァイルの各種管理を行います。
図
図図
図 4-12-5-1

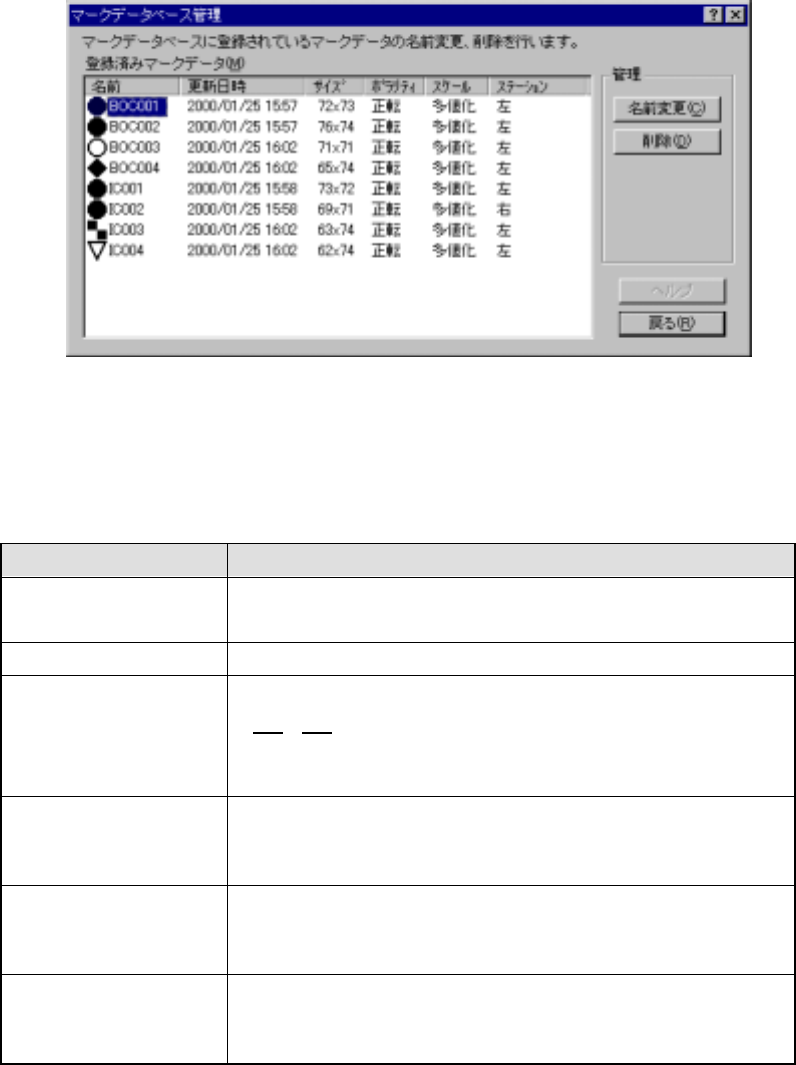

マークデータベース管理ダイアログ
マークデータベース管理ダイアログマークデータベース管理ダイアログ
マークデータベース管理ダイアログ
(1) 登録済みマークデータ
データベースに格納されているマークデータが一覧で表示されます。各項目の意味は以下の
とおりです。
項目
項目項目
項目
意味
意味意味
意味
名前
マークの名前
（文字の前に形状が表示されます）
更新日時
データベース登録した日時
サイズ
マークデータの縦横の画素数（ピクセル数）
aaa
x bbb
aaa = 横方向の画素数
bbb = 縦方向の画素数
ポラリティ マークの写り方
正転 = 黒地に白いマーク
反転 = 白地に黒いマーク
スケール マークの画像データスケール
多値化 = マークデータが多段階イメージで取り込まれている
ニ値化 = マークデータが２段階イメージで取り込まれている
ステーション
（KE2030 のみ）
マークを取得したステーション
左 = 左ステーションのＯＣＣで取り込まれた。
左 = 右ステーションのＯＣＣで取り込まれた。
