6-1. 生産準備
生産準備生産準備
生産準備
6-1-1.
部品供給部の準備
部品供給部の準備部品供給部の準備
部品供給部の準備
テープフィーダ，スティックフィーダの部品供給部が正しくセットされていることを確認して下さ
い。
6-1-2. ATC
の準備
の準備の準備
の準備
マシンセットアップの位置，
ATC
ノズル割付の
ATC
番号とノズル番号に対して，
ATC
にセットさ
れているノズル番号が一致しているか確認して下さい。
〈
ATC
ノズル取り付け，取り外し〉
手順
手順手順
手順
1.
本体の電源をオフにします。バルブ⑪を
ON
にします。
2.
スライドプレート②を開きます。
3.
ノズル⑨を，ノズル⑨の平部と
ATC
ブラケット①の長穴とを合わせながら取り付けます。
図
図図
図
6-1-2-1
• ATC
ブラケット①上でノズル⑨が傾かないように取り付けて下さい。
•
ノズルは取外したポジションに戻し，他のノズルと交換した時は，セットアップ
データのノズル割付におけるレーザ高さを実行して下さい。
4.
ノズル取外しもこの状態で行います。
5.
ノズルは，ヘッドに直接取付けないで下さい。
（レーザ面が汚れエラー発生の原因となります。）
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
注意：
注意：注意：
注意：
6 - 2
21
20
6
5
4
3
2
1

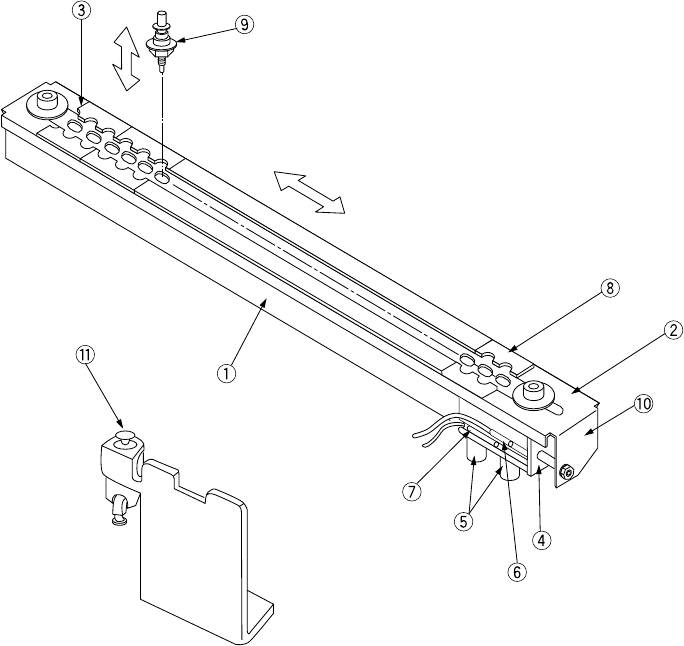

図
図図
図 6-1-2-2
① ATC ブラケット ⑦ ATC CLOSE センサ
② スライドプレート ⑧ ATC 番号（1∼21）
③ ノズルアウタサポート ⑨ ノズル
④ エアシリンダ ⑩ ATC アングル
⑤ スピードコントローラ ⑪ バルブ
⑥ ATC OPEN センサ
6 - 3
6-1-3.
基板搬送部の準備
基板搬送部の準備基板搬送部の準備
基板搬送部の準備
6-1-3-1.
基板搬送部の全体図
基板搬送部の全体図基板搬送部の全体図
基板搬送部の全体図
図
図図
図 6-1-3-1
①
IN
センサ
⑪
入口側ストッパ
21
出口側
BU
センサ
31
ＹＣモータ
②
OUT
センサ
⑫
入口側Ｘプッシャ
22
出口側センターモータ
32
Ｃ
.
基板チャックシリンダ
③
ウェイトセンサ
（外形基準オプション）
23
ドライブシャフト
(
出口側）
33
Ｓ
.
基板チャックシリンダ
④
IN
モータ
⑬
入口側Ｙプッシャ
24
出口側ストッパ
34
減圧弁
⑤
ドライブシャフト（ＩＮ）
⑭
入口側センタリングピン
25
出口側Ｘプッシャ
（外形基準オプション）
⑥
入口側ストップセンサ
⑮
入口側ＢＵテーブル
（外形基準オプション）
35
ハンドノブ
⑦
入口側Ｃ
.
ＯＵＴセンサ
⑯
入口側ＢＵモータ
26
出口側Ｙプッシャ
⑧
入口側ＢＵセンサ
⑰
ＢＵピン
（外形基準オプション）
⑨
入口側センターモータ
⑱
ドライブシャフト
(
出口側）
27
出口側センタリングピン
⑩
ドライブシャフト
(
入口側）
⑲
出口側ストップセンサ
28
出口側ＢＵテーブル
⑳
出口側Ｃ
.
ＯＵＴセンサ
29
出口側ＢＵモータ
30
ＹＣ原点センサ・
+リミット
センサ・−リミットセンサ
