1 - 14 1-1-6. 対象部品及び部品荷姿 対象部品及び部品荷姿 対象部品及び部品荷姿 対象部品及び部品荷姿 (1) 適用部品サイズ ( レーザ認識時 ) 部品高さ 最小 0.2 mm 最大 6 mm 部品サイズ 最小 0.6 × 0.3 mm 最大□ 20 mm リードピッチ 最小 0.65 mm (2) 対象部品 表 表 表 表 1-1-6-1 部品名 形状 荷姿 角チップ抵抗 0603 ， 1005 ， 1608 ， 201…
1 - 13
1-1-5.
電気仕様
電気仕様電気仕様
電気仕様
(1) 搭載点数
最大 3000 ポイントとし，割基板の場合総点数で 10000 点まで入力できます。
(2)
制御方式
表
表表
表 1-1-5-1
項目 制御方式 分解能
Ｘ−Ｙ
Ｚ
θ（ヘッド）
Ｙ（可動ステーション）
ＡC サーボモータによるクローズドループ方式
ＡC サーボモータによるセミクローズドループ方式
ＡC サーボモータによるセミクローズドループ方式
ＡC サーボモータによるセミクローズドループ方式
0.005 mm
0.00125 mm
0.02°
0.00025 mm
(3) 本体ＣＰＵ
Pemtium
(4) ディスプレイ
キャラクタディスプレイ 10.4 インチ（ＴＦＴ液晶パネル）
画像用ディスプレイ ９インチモノクロ
(5) データ及びプログラムの入出力
キーボードからのマニュアル入力，外部プログラム装置により作成したプログラムを 3.5 インチ
フロッピディスクを使用し入力できます。（但し，２ＨＤ（1.44ＭＢ）タイプのみ扱えます。）
ホストラインコンピュータと接続した場合には，ＬＡＮインターフェイスにより高速通信を行い
ます。
(6) プリンタインターフェイス
セントロニクスインターフェイス
(7) 電源
電圧 ： 三相 ＡＣ200Ｖ，220Ｖ，240Ｖ (国内仕様)
ＡＣ200Ｖ，220Ｖ，240Ｖ，380Ｖ，400Ｖ，415Ｖ (海外仕様)
皮相電力 ： ５kＶＡ
周波数 ： 50／60Hz
一次側電源ケーブルサイズ ： 6mm
2
以上
保護接地導線サイズ ： 6mm
2
以上
(8) ＵＰＳ
本機は，停電によるコンピュータのデータ破壊や喪失を防止する為に，無停電電源装置（ＵＰＳ）
を装備しております。
ＵＰＳは，バックアップ電源として，バッテリを用いている関係上，バッテリが無くなる前にシ
ステムを停止する様に設定されています。従って，停電時でも，データの破壊や喪失を招く事無
く，確実にシステムを終了させます。
1 - 14
1-1-6. 対象部品及び部品荷姿
対象部品及び部品荷姿対象部品及び部品荷姿
対象部品及び部品荷姿
(1)
適用部品サイズ
(
レーザ認識時
)
部品高さ
最小
0.2 mm
最大
6 mm
部品サイズ
最小
0.6
×
0.3 mm
最大□
20 mm
リードピッチ
最小
0.65 mm
(2)
対象部品
表
表表
表
1-1-6-1
部品名 形状 荷姿
角チップ抵抗
0603
，
1005
，
1608
，
2012
，
3216
，
3225
(5025
，
6432)
ネットワーク抵抗
(SOP
，
SOJ
，
PLCC
ﾀｲﾌﾟを除く
)
メルフ抵抗
１．
6
×Φ
1.0 mm
，
2.0
×Φ
1.25 mm
3.5
×Φ
1.4 mm
，
5.9
×Φ
2.2 mm
積層セラミックコンデンサ
0603
，
1005
，
1608
，
2012
，
3216
，
3225
4532
，
5750 (5632)
タンタルチップコンデンサ
3216
，
3528
，
6032
，
7343
アルミ電解コンデンサ
高さ
6.0 mm
以下
チップフィルムコンデンサ
可変トリマコンデンサ
チップポテンションメータ
トリマ
チップフェライトビーズ
チップインダクタ
テーピング
SOT
モールド部
1608/2012
，
SOT-23
SOT-89
，
SOT-143
，
SOT-223
SOP 8
，
14
，
16
，
18,20
，
24
，
28
ピン
SOJ 16
，
18,20
，
24
，
26
，
28
ﾋﾟﾝ
PLCC
１８、
20
，
22
，
28
（正方），
28
（長方）ピン
32
，
44
ピン
QFP
，
BQFP
リードピッチ
0.65 mm
以上，□
20 mm
以下
BGA
□
20mm
以下
コネクタ
リードピッチ
0.65 mm
以上，□
20 mm
以下
レーザ認識が可能なもの
IC
ソケット
リードピッチ
0.65 mm
以上，□
20 mm
以下
レーザ認識が可能なもの
テーピング
スティック
□
10mm
以下の部品に対して，
4
ノズル同時吸着が可能です。
□
10mm
以下を越えると
2
ノズル（
1
つとばし，
1
番
3
番あるいは
2
番４番ノズル）の
2
ノズル同時吸着となります。
注意
注意注意
注意
:
1 - 15
注意
注意注意
注意

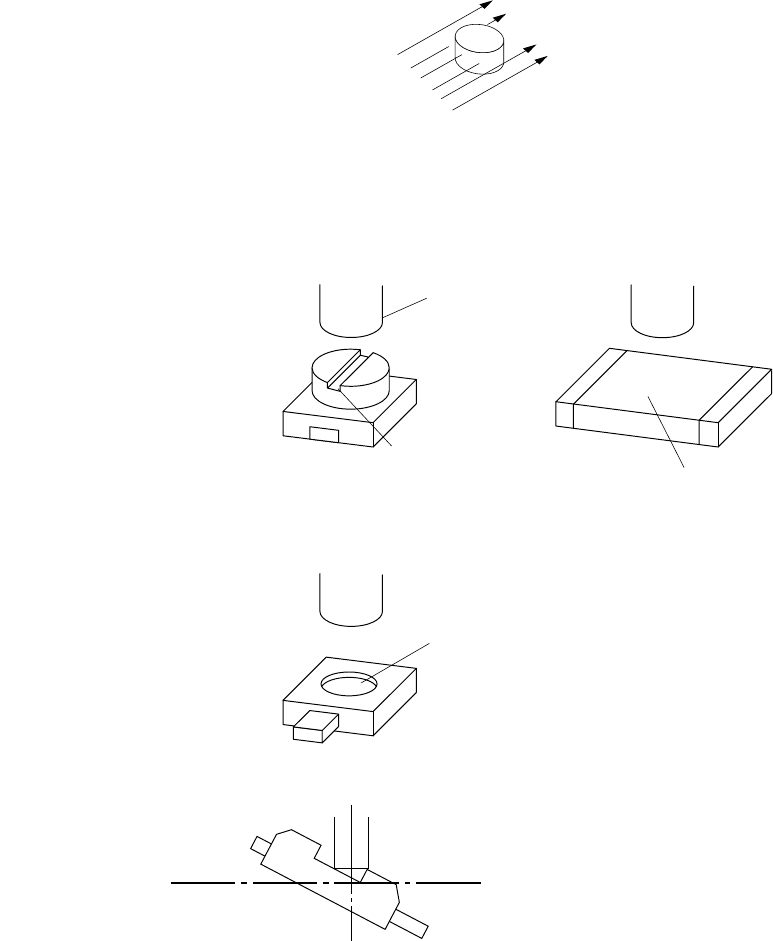

搭載部品形状について
搭載部品形状について搭載部品形状について
搭載部品形状について
(1)
部品の影の最小幅が無い円筒形状の部品はレーザアラインによる認識が出来ません。
(2)
搭載部品の上面に凹凸や，湾曲がある場合は，吸着不良や精度不良あるいはレーザ認識エラーの発
生の原因となります。（ノズル番号を変更することで対処できる場合もあります。）
＜吸着不良の例＞
MO
MO
＜精度不良の例＞
吸着ノズル
マイナス溝
凹面
レーザ認識
浮き出し文字
