6 - 60
6-4-7.
部品保護による一時停止
部品保護による一時停止部品保護による一時停止
部品保護による一時停止
生産プログラムの部品データ（拡張設定）で，部品保護指定されている部品で認識異常が発生し
た場合は，一時停止して図 6-4-7-1 を表示します。
図
図図

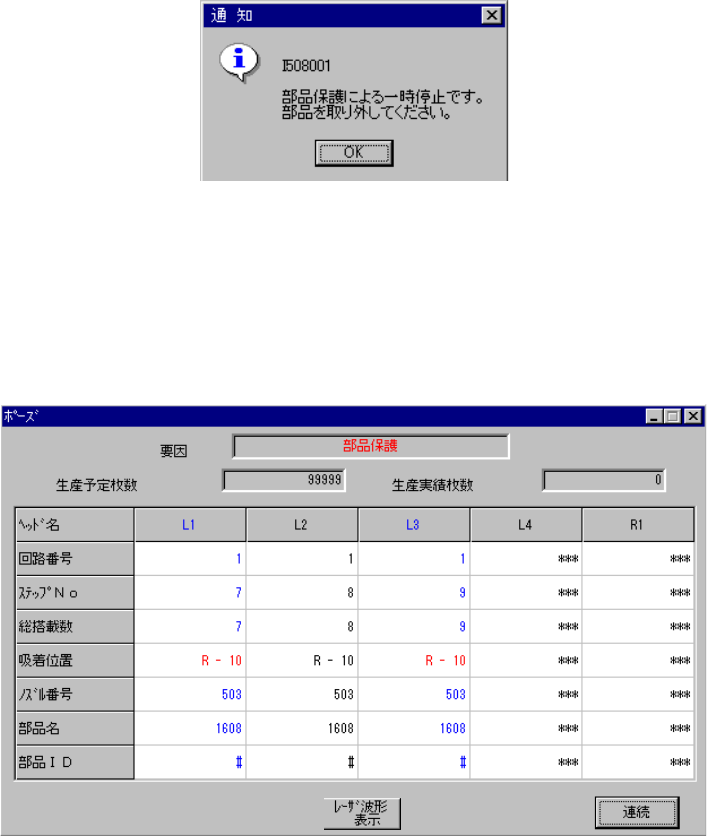

図 6-4-7-1
部品保護一時停止ダイアログ
部品保護一時停止ダイアログ部品保護一時停止ダイアログ
部品保護一時停止ダイアログ
◇ ここで，ノズルが吸着している部品を手で取外して＜ＯＫ＞ボタンを選択すると，以下の
ポーズダイアログを表示してポーズ状態になり図 6-4-7-2 を表示します。
図
図図
図 6-4-7-2
ポーズダイアログ
ポーズダイアログポーズダイアログ
ポーズダイアログ
◇ 本体パネルの<START>スイッチを押すと部品廃棄動作をした後，生産動作を再開し，
<STOP>スイッチを押すと中断ダイアログを表示して生産中断動作に移ります。
6 - 61
. 6-4-8.
レーザ汚れ
レーザ汚れレーザ汚れ
レーザ汚れ
操作オプション“生産（機能２）”タグの、“レーザセンサの汚れチェックを行う”のチェック
ボックスがチェックされている場合、基板搬入時にレーザ汚れチェックを実行し、レーザ汚れ検
出時一時停止します。
◇ レーザ汚れを検出したヘッドはブルーで表示されます。
◇ ヘッドがフロント側に移動後一時停止するのでレーザの汚れを拭き取ってください。
図
図図
図 6-4-8-1 ポーズダイアログ
ポーズダイアログポーズダイアログ
ポーズダイアログ
※ ＜
＜＜
＜＜レーザ波形表示＞ボタンは、一時停止画面およびリトライリスト画面に表示されます。
＜レーザ波形表示＞ボタンを押下するとレーザ汚れチェックのためにヘッドが上下に動き
ますので注意してください。
※ ＜レーザ波形表示＞ボタンは、一時停止画面およびリトライリスト画面に表示されます。＜
レーザ波形表示＞ボタンを押下するとレーザ汚れチェックのためにヘッドが上下に動きま
すので注意してください。
◇ ここで＜レーザ波形表示＞ボタンを押すとエッジチェックの結果が表示されます。
図
図図
図 6-4-8-2 エッジチェック表示ダイアログ（表示例
エッジチェック表示ダイアログ（表示例エッジチェック表示ダイアログ（表示例
エッジチェック表示ダイアログ（表示例.KE-2020）
））
）
ここで＜左ヘッド＞ボタンを押すと左ヘッドのエッジチェックの結果が表示されます。
ここで＜右ヘッド＞ボタンを押すと右ヘッドのエッジチェックの結果が表示されます。
6 - 62
◇ コンボボックスから＜イメージ＞を選択するとイメージ波形が表示されます。
図
図図
図 7-4-8-3 イメージ表示ダイアログ（表示例
イメージ表示ダイアログ（表示例イメージ表示ダイアログ（表示例
イメージ表示ダイアログ（表示例.KE-2020）
））
）
ここで＜左ヘッド＞ボタンを押すと左ヘッドのイメージ波形が表示されます。
ここで＜右ヘッド＞ボタンを押すと右ヘッドのイメージ波形が表示されます。
◆ 機種により表示画面は異なります。
KE2010
：左ヘッド
(FMLA)､右ヘッド(表示なし)／ KE2020：左ヘッド(MNLA)､右ヘッド(FMLA)
KE2030：左ヘッド(MNLA)､右ヘッド(MNLA) ／ KE2040：左ヘッド(FMLA)､右ヘッド(FMLA)
◇
＜ＳＴＡＲＴ＞スイッチを押すと再度レーザ汚れチェックを実行し、レーザ汚れが検出され
なかった場合生産動作を開始し、レーザ汚れが検出された場合は以下のメッセージを表示し
ます。
図
図図
図
6-4-8-4
ﾚｰｻﾞ汚れメッセージ表示
ﾚｰｻﾞ汚れメッセージ表示ﾚｰｻﾞ汚れメッセージ表示
ﾚｰｻﾞ汚れメッセージ表示
＜はい＞を選択
：
生産動作を開始します。
＜いいえ＞を選択
：
一時停止画面に戻ります。
◇ この時、再度レーザ汚れチェックを実行し、汚れているヘッドがブルーで表示されます
のでレーザの汚れを拭き取ってください。
また、一時停止ダイアログで＜ＳＴＯＰ＞スイッチを押すと中断ダイアログを表示して
生産中断動作に移ります。
