6 - 81 生産開始前処理ダ イ ア ロ グ に て 選択さ れ た 後の 動作説明を 生産開始前処理ダ イ ア ロ グ に て 選択さ れ た 後の 動作説明を 生産開始前処理ダ イ ア ロ グ に て 選択さ れ た 後の 動作説明を 生産開始前処理ダ イ ア ロ グ に て 選択さ れ た 後の 動作説明を 下記に 示し ま す 。 下記に 示し ま す 。 下記に 示し ま す 。 下記に 示し ま す 。 …
6 - 80
2).
「再クランプ後生産」が選択されている場合

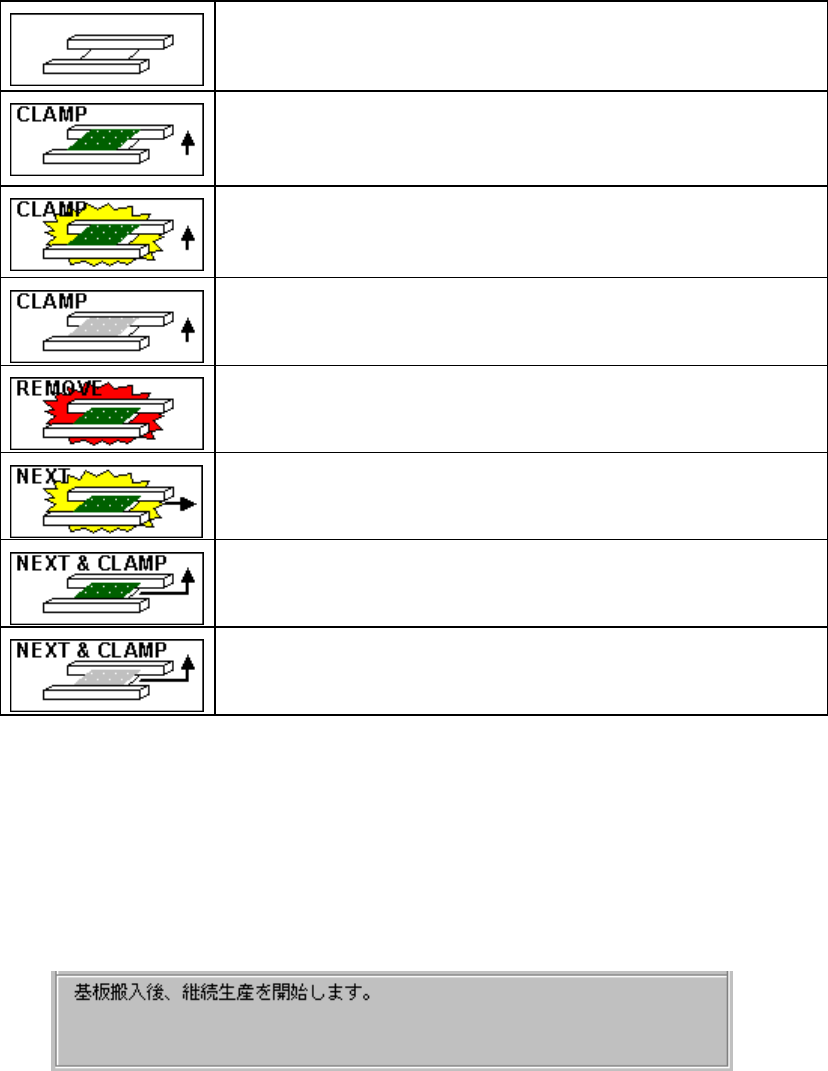

再クランプするステーションとして、ストップセンサにて判断された搬送路上の状態より、
画像にて表示します。あるいは、前回生産中断時の搬送路上の状態がわかる時（前回生産
中断後、生産再開前に、生産ファイルの読み込み、生産画面の終了を行っていない場合）、
再クランプをするにあたり、前回と同じ搬送路上の状態の指示を、画像にて表示します。
搬送路上に基板が無い。
前回、生産終了時の搬送路上の基板を再クランプします。
通常、この表示の場合、クランプしても問題ありません。
搬送路上の基板を再クランプします。
但し、欠品、誤搭載の危険がありますので、再クランプには十分注意する必要があ
ります。
前回、生産中断時の搬送路上の基板を再クランプします。
通常、この表示の場合、クランプしても問題ありません。
ただし、現在搬送路上に基板がありません。
搬送路上の基板を取り除いてください。
搬送路上の基板を入口ｽﾃｰｼｮﾝから出口ｽﾃｰｼｮﾝへ移動してください。
搬送路上の基板を入口ｽﾃｰｼｮﾝから出口ｽﾃｰｼｮﾝへ移動して再クランプします。
通常、この表示の場合、クランプしても問題ありません。
前回、生産終了時の入口ｽﾃｰｼｮﾝ上の基板を出口ｽﾃｰｼｮﾝに再クランプします。
通常、この表示の場合、クランプしても問題ありません。
ただし、現在搬送路上に基板がありません。
◇ この画像をクリックすると、左／右センタステーション上の基板がを再クランプ可能な位置
にセットします。
④ 基板搬出、再クランプを実行する場合の動作情報
継続生産情報、搬送路上の状態、により、「基板搬入後生産」「再クランプ後生産」の動作
を行う場合の注意すべきことと、実行後の動作についてが表示されます。
図
図図
図 6-4-15-1-4 基板搬出、再クランプを実行する場合の動作情報
基板搬出、再クランプを実行する場合の動作情報基板搬出、再クランプを実行する場合の動作情報
基板搬出、再クランプを実行する場合の動作情報
6 - 81
生産開始前処理ダイアログにて選択された後の動作説明を
生産開始前処理ダイアログにて選択された後の動作説明を生産開始前処理ダイアログにて選択された後の動作説明を
生産開始前処理ダイアログにて選択された後の動作説明を
下記に示します。
下記に示します。下記に示します。
下記に示します。
Ⅰ．
継続生産ファイルがある場合
（１）再クランプを行う場合（継続生産を行う場合。）
◇
生産動作を中断した場合
① 同時生産、順次混合 生産中、両ステーションに基板がある場合。
入口ｽﾃｰｼｮﾝ（生産中）
出口ｽﾃｰｼｮﾝ（生産中）
入口ｽﾃｰｼｮﾝ（再ｸﾗﾝﾌﾟ可）
出口ｽﾃｰｼｮﾝ（再ｸﾗﾝﾌﾟ可）
② 入口ステーション 生産中（入口ステーションの片側生産、または、順次混合で入口ステー
ションでの生産中）
入口ｽﾃｰｼｮﾝ（生産中）
出口ｽﾃｰｼｮﾝ（基板無し）
入口ｽﾃｰｼｮﾝ（再ｸﾗﾝﾌﾟ可）
出口ｽﾃｰｼｮﾝ（基板無し）
③ 出口ステーション 生産中（出口ステーションの片側生産、または、順次混合で出口ステー
ションでの生産中。または、同時生産で搬入待ちタイムアウトとなり出口ステーションの
みの生産）
入口ｽﾃｰｼｮﾝ（基板無し）
出口ｽﾃｰｼｮﾝ（生産中）
入口ｽﾃｰｼｮﾝ（基板無し）
出口ｽﾃｰｼｮﾝ（再ｸﾗﾝﾌﾟ可）
6 - 82
Ⅰ.
継続生産ファイルがある場合
◇
基板搬入中の場合（継続生産を行う、または、行わない場合も同じ。）
④ 同時生産、順次混合で基板搬入中、両ステーションに基板がある場合。
入口ｽﾃｰｼｮﾝ（搬入中） 出口ｽﾃｰｼｮﾝ（搬入中）
入口ｽﾃｰｼｮﾝ（再ｸﾗﾝﾌﾟ可） 出口ｽﾃｰｼｮﾝ（再ｸﾗﾝﾌﾟ可）
⑤ 入口ステーション 基板搬入中（入口ステーションの片側生産、または、順次混合で入口
ステーションでの生産中）
入口ｽﾃｰｼｮﾝ（搬入中） 出口ｽﾃｰｼｮﾝ（基板無し）
入口ｽﾃｰｼｮﾝ（再ｸﾗﾝﾌﾟ可） 出口ｽﾃｰｼｮﾝ（基板無し）
⑥ 出口ステーション 基板搬入中（出口ステーションの片側生産、または、順次混合で出口
ｽステーションでの生産中。または、同時生産で搬入待ちタイムアウトとなり出口ステー
ションのみの生産）
入口ｽﾃｰｼｮﾝ（基板無し） 出口ｽﾃｰｼｮﾝ（搬入中）
入口ｽﾃｰｼｮﾝ（基板無し） 出口ｽﾃｰｼｮﾝ（再ｸﾗﾝﾌﾟ可）
