7 - 22 7-2-2-5. ヘッド待機位置 ヘッド待機位置 ヘッド待機位置 ヘッド待機位置 ヘッド待機位置を選択すると、図 7- 2-2-5-1 のヘッド待機位置設定のダイアログが表示されます。 図 図 図 図 7-2- 2-5-1 ヘッド待機位置の設定ダイアログ ヘッド待機位置の設定ダイアログ ヘッド待機位置の設定ダイアログ ヘッド待機位置の設定ダイアログ (1) 設定項目 No. 項目 設定する内容 1 Ｘ，Ｙ，Ｚ 部品保護…
7 - 21
7-2-2-4.
外形基準の位置
外形基準の位置外形基準の位置
外形基準の位置

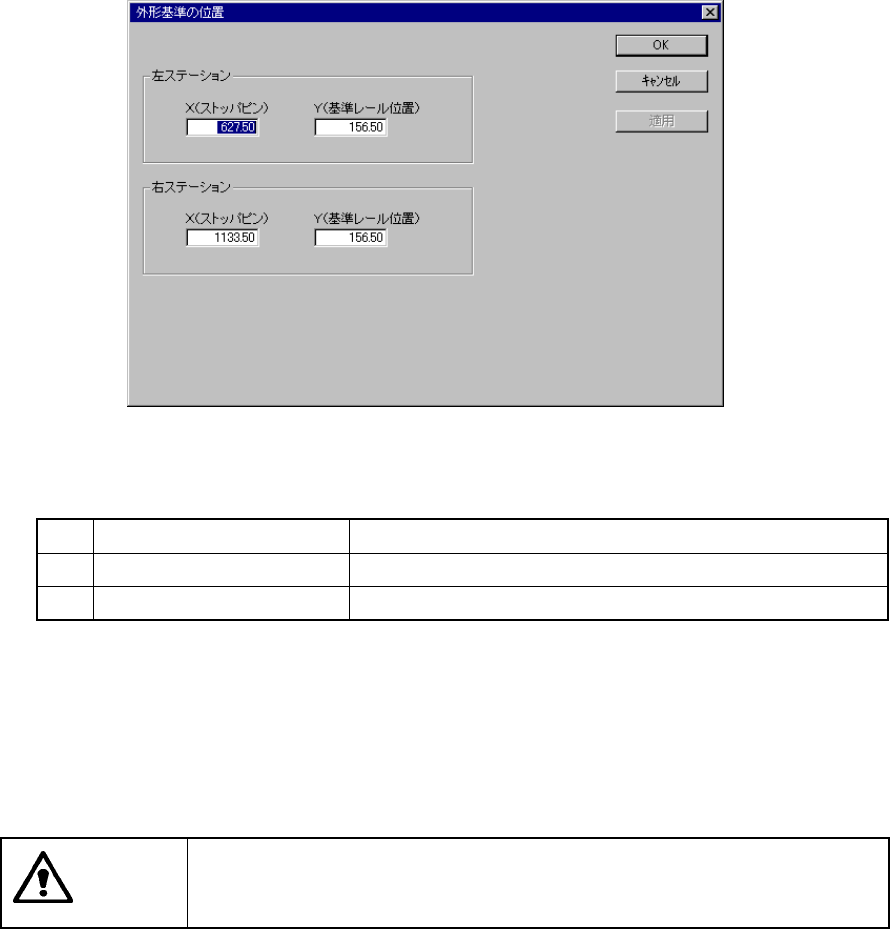

外形基準の位置を選択すると，図 7-2-2-4-1 の外形基準の位置設定のダイアログが表示されます。
図
図図
図 7-2-2-4-1
外形基準の位置設定ダイアログ
外形基準の位置設定ダイアログ外形基準の位置設定ダイアログ
外形基準の位置設定ダイアログ
(1) 設定項目
No.
項目
設定する内容
1
Ｘ
ストッパピンの位置
2
Ｙ
搬送の基準レールの位置
(2) 設定方法
・
直接キーボードからＸＹ別に入力します。
ＨＯＤを使いＸＹ別にティーチングで入力します。この場合は，入力フォーカスがＸにある
とＸのみ値が取り込まれ反映します。
・
Ｙをティーチングするときは，入力フォーカスがＹにある必要があります。
注意
人身への損傷を防ぐため，ＨＯＤ操作中は装置内部に手を入れたり，顔や頭
を近づけないで下さい。
7 - 22
7-2-2-5.
ヘッド待機位置
ヘッド待機位置ヘッド待機位置
ヘッド待機位置

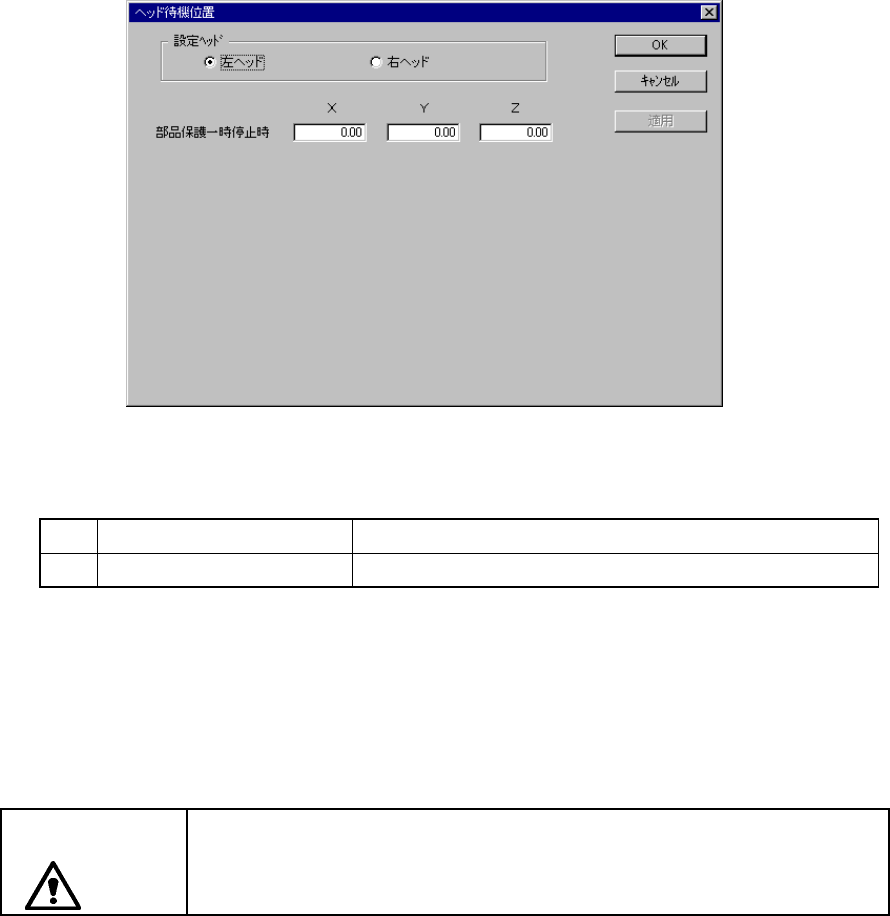

ヘッド待機位置を選択すると、図 7-2-2-5-1 のヘッド待機位置設定のダイアログが表示されます。
図
図図
図 7-2-2-5-1
ヘッド待機位置の設定ダイアログ
ヘッド待機位置の設定ダイアログヘッド待機位置の設定ダイアログ
ヘッド待機位置の設定ダイアログ
(1) 設定項目
No.
項目
設定する内容
1
Ｘ，Ｙ，Ｚ
部品保護一時停止位置
(2) 設定方法
・
直接キーボードからＸＹＺ別に入力します。
・
ＨＯＤを使いティーチングで入力します。この場合は，入力フォーカスがＸＹどちらにあ
っても同時に値が取り込まれ反映します。
・
Ｚをティーチングするときは、入力フォーカスがＺにある必要があります。
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れたり、顔や頭
を近づけないで下さい。
7 - 23
7-2-2-6. 部品廃棄位置
部品廃棄位置部品廃棄位置
部品廃棄位置
部品廃棄位置を選択すると，図
7-2-2-6-1
の部品廃棄位置設定のダイアログが表示されます。
図
図図
図
7-2-2-6-1
部品廃棄位置の設定ダイアログ
部品廃棄位置の設定ダイアログ部品廃棄位置の設定ダイアログ
部品廃棄位置の設定ダイアログ
(1)
設定項目
No.
項目
設定する内容
1
ＩＣ部品（Ｘ，Ｙ，Ｚ）
ＩＣ部品の廃棄位置
2
チップ部品（Ｘ，Ｙ，Ｚ）
チップ部品の廃棄位置
3
大型部品（Ｘ，Ｙ，Ｚ）
大型部品の廃棄位置
(2)
設定方法
・
直接キーボードからＸＹＺ別に入力します。
・
ＨＯＤを使いティーチングで入力します。この場合は，入力フォーカスがＸＹどちらにあ
っても同時に値が取り込まれ反映します。
・
Ｚをティーチングするときは，入力フォーカスがＺにある必要があります。
注意
人身への損傷を防ぐため，ＨＯＤ操作中は装置内部に手を入れたり，顔や頭
を近づけないで下さい。
左ヘッドを右側部品廃棄位置に設定する事はできません。
また，右ヘッドを左側部品廃棄位置に設定することはできません。
注意
