8 – 42
8-5-2. シグナルライト制御
シグナルライト制御シグナルライト制御
シグナルライト制御
［制御（
C
）］［その他（Ｏ）］［ｼｸﾞﾅﾙﾗｲﾄ制御（
S
）
...
］を選択すると，下記のシグナルライト制
御のダイアログが表示されます。
図
図図
図
8-5-2
シグナルライト制御ダイアログ
シグナルライト制御ダイアログシグナルライト制御ダイアログ
シグナルライト制御ダイアログ
(1)
制御項目
制御項目をラジオボタンにより選択します。
(2)
制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は，制御項目により異なります。
1)
赤
赤のシグナルライトの点灯／消灯／点滅を制御します。
制御項目の“赤”がチェックされているときに＜点灯（
1
）＞ボタン，＜消灯（
2
）＞ボタン，
＜点／消（
3
）＞ボタン，＜点滅（４）＞ボタンを選択するかまたは，Ｆ３キー，Ｆ４キー，
Ｆ５キー，Ｆ６キー又はＡｌｔ
+
４キーを押して制御します。
・状態表示は、制御完了時に更新されます。
8 – 43
2)
黄
黄のシグナルライトの点灯／消灯／点滅を制御します。
制御項目の“黄”がチェックされているときに＜点灯（
1
）＞ボタン，＜消灯（
2
）＞ボタン，
＜点／消（
3
）＞ボタン，＜点滅（４）＞ボタンを選択するかまたは，Ｆ３キー，Ｆ４キー，
Ｆ５キー，
Ｆ６キー又はＡｌｔ
+
４キーを押して制御します。
・状態表示は、制御完了時に更新されます。
3)
緑
緑のシグナルライトの点灯／消灯／点滅を制御します。
制御項目の“緑”がチェックされているときに＜点灯（
1
）＞ボタン，＜消灯（
2
）＞ボタン，
＜点／消（
3
）＞ボタン，＜点滅（４）＞ボタンを選択するかまたは，Ｆ３キー，Ｆ４キー，
Ｆ５キー，
Ｆ６キー又はＡｌｔ
+
４キーを押して制御します。
・状態表示は、制御完了時に更新されます。
4)
ブザー
ブザーの
ON
／
OFF
を制御します。
制御項目の“ブザー”がチェックされているときに＜
ON
（
1
）＞ボタン，＜
OFF
（
2
）＞ボタ
ン，＜
ON
／
OFF
（
3
）＞ボタンを選択するかまたは，Ｆ３キー，Ｆ４キー，Ｆ５キー，を押
して制御します。
・状態表示は、制御完了時に更新されます。
5)
ミニシグナルライト
フロント
ミニシグナルライト
フロントの点灯／消灯を制御します。
・制御項目の“ミニシグナルライト
フロント”がチェックされているときに＜点灯（
1
）＞
ボタン、＜消灯（
2
）＞ボタン、＜点／消（
3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ
４キー、Ｆ５キーを押して制御します。
・状態表示は、制御完了時に更新されます。
6)
ミニシグナルライト
リア
ミニシグナルライト
リアの点灯／消灯を制御します。
・制御項目の“ミニシグナルライト
リア”がチェックされているときに＜点灯（
1
）＞ボタ
ン、＜消灯（
2
）＞ボタン、＜点／消（
3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４
キー、Ｆ５キーを押して制御します。
(3)
状態表示
各ユニットの状態を制御完了時に表示します。
8 – 44
8-5-3. 部品ベリフィケーション
部品ベリフィケーション部品ベリフィケーション
部品ベリフィケーション
［制御（
C
）］［その他（Ｏ）］［部品ﾍﾞﾘﾌｨｹｰｼｮﾝ（
V
）
...
］を選択すると，下記の部品ベリフィケ
ーションのダイアログが表示されます。
図
図図
図

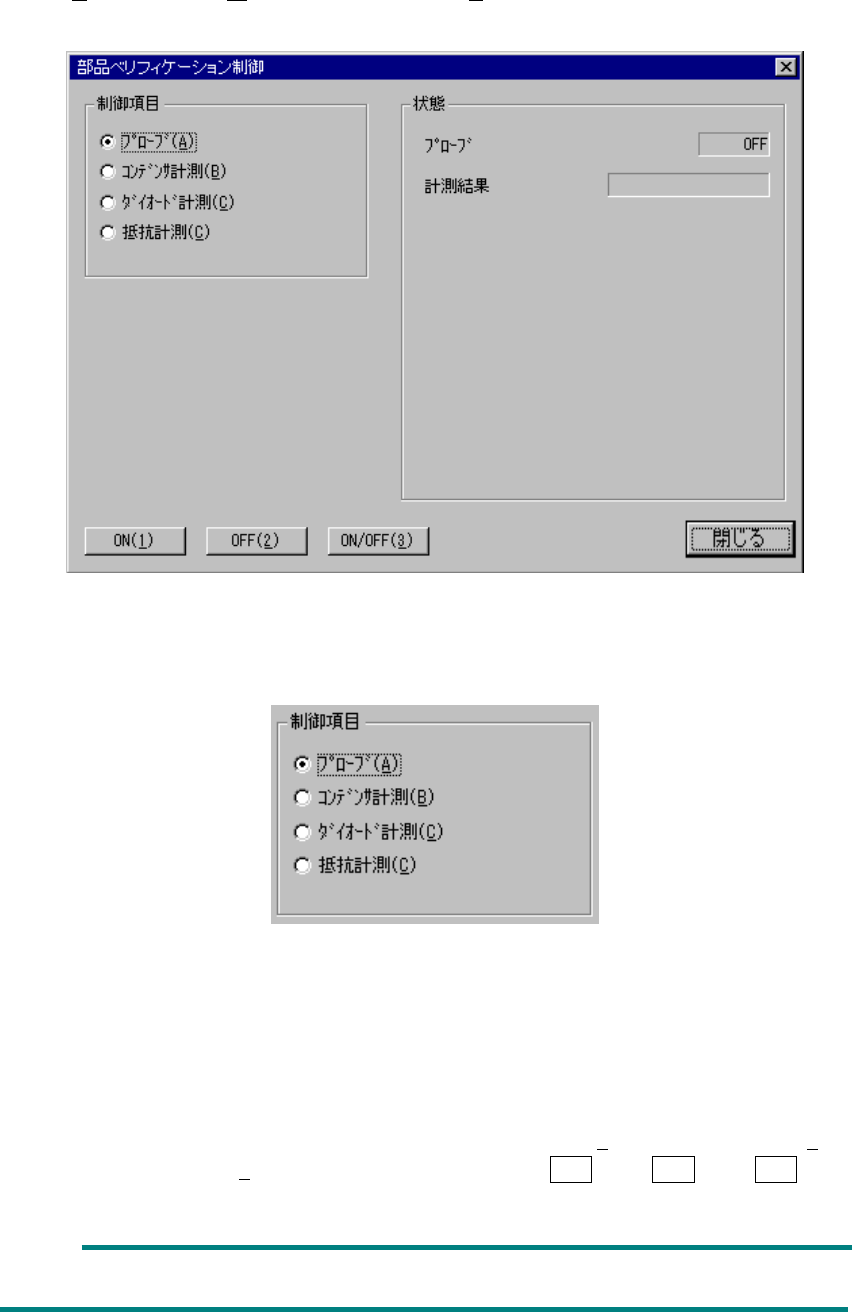

8-5-3
部品ベリフィケーション制御ダイアログ
部品ベリフィケーション制御ダイアログ部品ベリフィケーション制御ダイアログ
部品ベリフィケーション制御ダイアログ
(1)
制御項目
制御項目をラジオボタンにより選択します。
(2)
制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は，制御項目により異なります。
1)
プローブ
プローブの
ON
／
OFF
を制御します。
制御項目の“プローブ”がチェックされているときに＜
ON
（
1
）＞ボタン，＜
OFF
（
2
）＞ボ
タン，＜
ON
／
OFF
（
3
）＞ボタンを選択するかまたは，Ｆ３キー，Ｆ４キー，Ｆ５キーを押
して制御します。
・状態表示は、制御完了時に更新されます。
