KE2030取扱説明書Ver.2.01,和文Rev.09 - 第554页
8 – 48 2) バキューム制御 バキュームの ON ／ OFF を制御します。 制御項目の“バキューム”がチェックされているときに＜ ON （ 1 ）＞ボタン，＜ OFF （ 2 ）＞ ボタン，＜ ON ／ OFF （ 3 ）＞ボタンを 選択するかまたは， Ｆ３ キー， Ｆ４ キー，Ｆ５ キー， を押して制御します。 ・状態表示は、制御完了時に更新されます。 (3) 状態表示 各ユニットの状態を制御完了時に表示します。
8 – 47
8-5-5.
キャリブレーションブロック制御
キャリブレーションブロック制御キャリブレーションブロック制御
キャリブレーションブロック制御
［制御（C
）］［その他（Ｏ）］［ｷｬﾘﾌﾞﾚｰｼｮﾝﾌﾞﾛｯｸ制御（C）...］を選択すると，下記のキャリブ
レーションブロック制御のダイアログが表示されます。
図
図図
図 8-5-4
キャリブレーションブロック制御ダイアログ
キャリブレーションブロック制御ダイアログキャリブレーションブロック制御ダイアログ
キャリブレーションブロック制御ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は，制御項目により異なります。
1) LED 制御
LED の ON／OFF を制御します。
制御項目の“LED 制御”がチェックされているときに＜ON（1
）＞ボタン，＜OFF（2）＞ボ
タン，＜ON／OFF（3
）＞ボタンを選択するかまたは，Ｆ３キー，Ｆ４キー，Ｆ５キーを押
して制御します。
・状態表示は、制御完了時に更新されます。
8 – 48
2) バキューム制御
バキュームの ON／OFF を制御します。
制御項目の“バキューム”がチェックされているときに＜ON（1
）＞ボタン，＜OFF（2）＞
ボタン，＜ON／OFF（3
）＞ボタンを選択するかまたは，Ｆ３キー，Ｆ４キー，Ｆ５キー，
を押して制御します。
・状態表示は、制御完了時に更新されます。
(3) 状態表示
各ユニットの状態を制御完了時に表示します。
8 – 49
8-5-6.
その他のセンサ
その他のセンサその他のセンサ
その他のセンサ
［制御（C
）］［その他（Ｏ）］ ［その他のｾﾝｻ（O）...］を選択すると，下記のその他のセンサの
ダイアログが表示されます。
図
図図

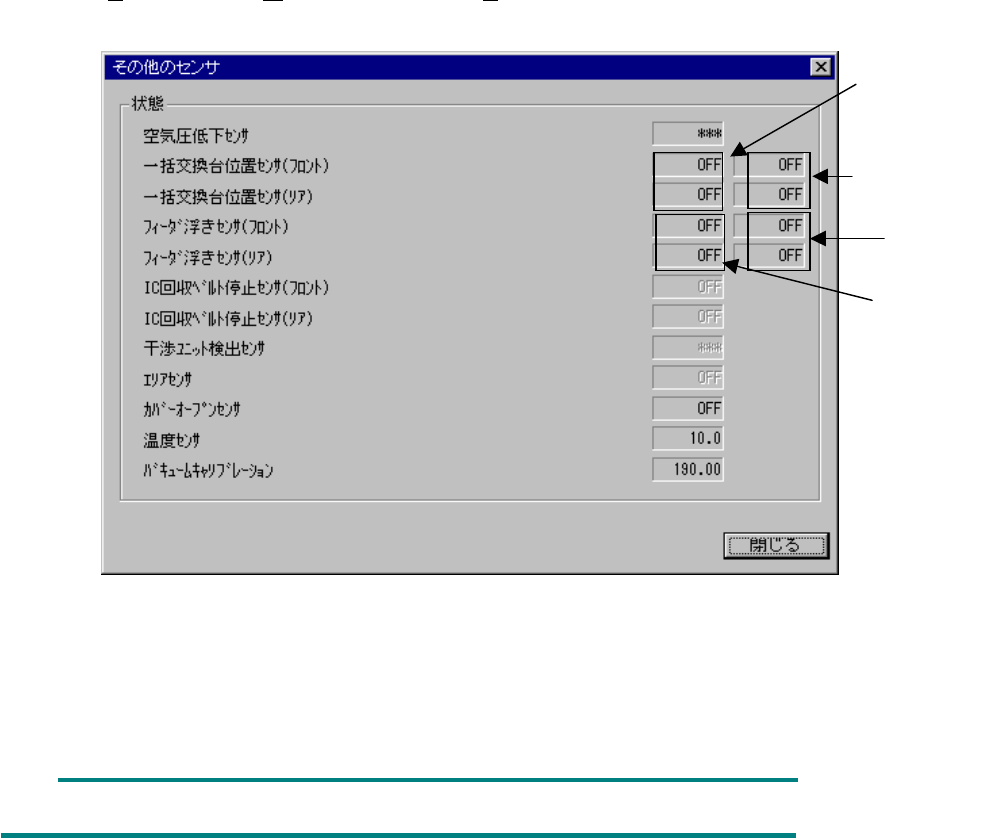

図 8-5-5 その他のセンサダイアログ
その他のセンサダイアログその他のセンサダイアログ
その他のセンサダイアログ
(1) 状態表示
各センサの状態を表示します。
マシンセットアップの“使用ユニット”での設定には影響しません。（チェックされていない（使
用しない）ユニットの状態も表示します）
センサの状態表示は，状態の読み込みと表示を連続に行います。
